La passerelle de communication sans fil pour PLC WS-PLCMU700 assure la conversion de communication entre RS485, TCP/IP RJ45 et WiFi. La transmission longue portée LoRa est disponible sur certains modèles, ce qui contribue à réduire le câblage de signal des équipements existants.
Les applications comprennent l'automatisation d'usine, la gestion technique des bâtiments et la surveillance des équipements. Elle se raccorde rapidement à l'interface PLC et au réseau pour un échange de données fluide.
Raccordez les deux fils RS485, A et B, et les données des PLC, compteurs et variateurs parviennent au SCADA, au MES ou au cloud via WiFi, Mesh ou LoRa. Conversion Modbus RTU⇄TCP, configuration web et outils d'analyse spectrale sont tous intégrés.
Le WS-PLCMU700 est un traducteur doublé d'une carte réseau sans fil pour les équipements de terrain : PLC et compteurs parlent Modbus RTU, il le traduit en Modbus TCP compris par le SCADA, puis l'envoie via WiFi, Mesh ou LoRa.

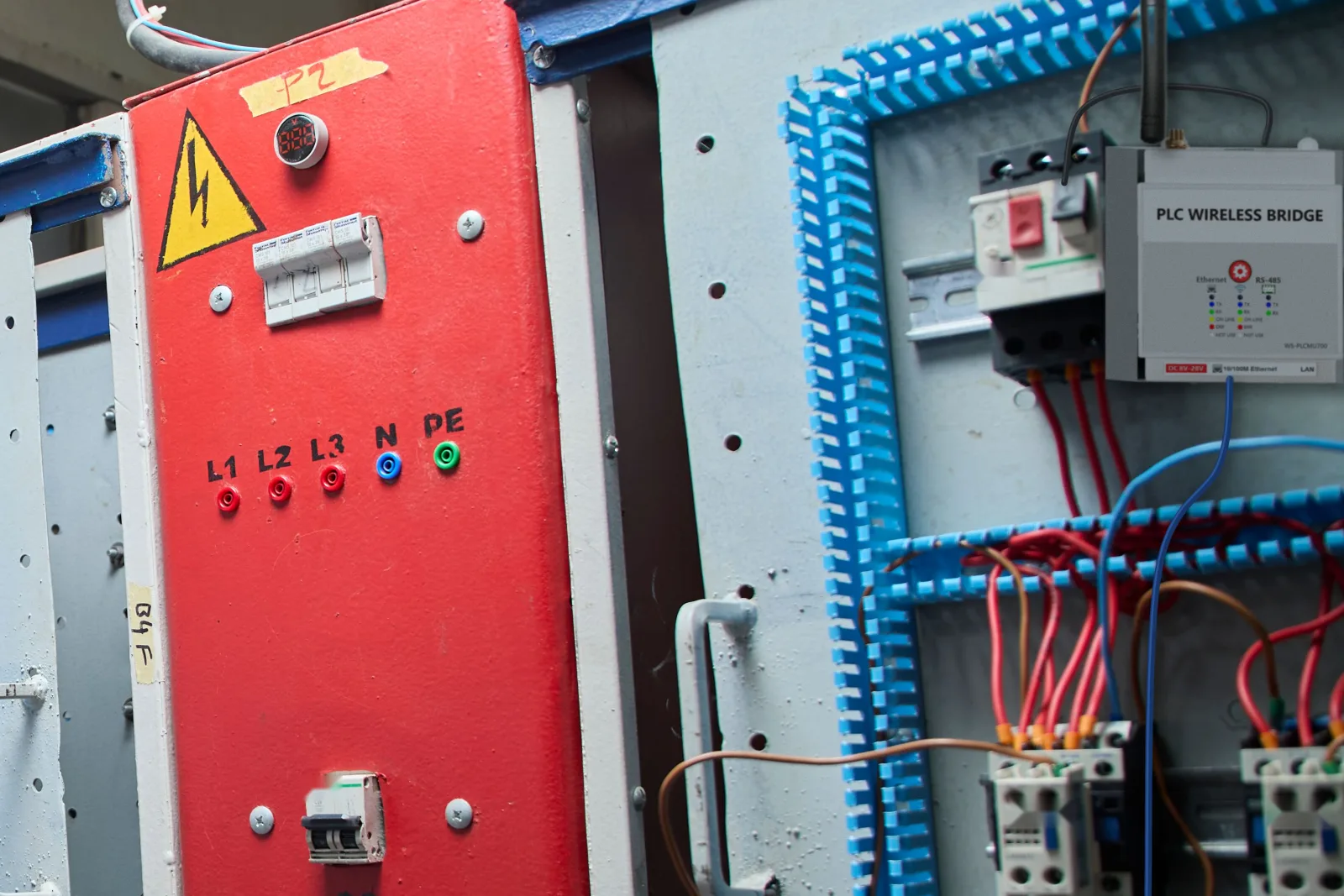

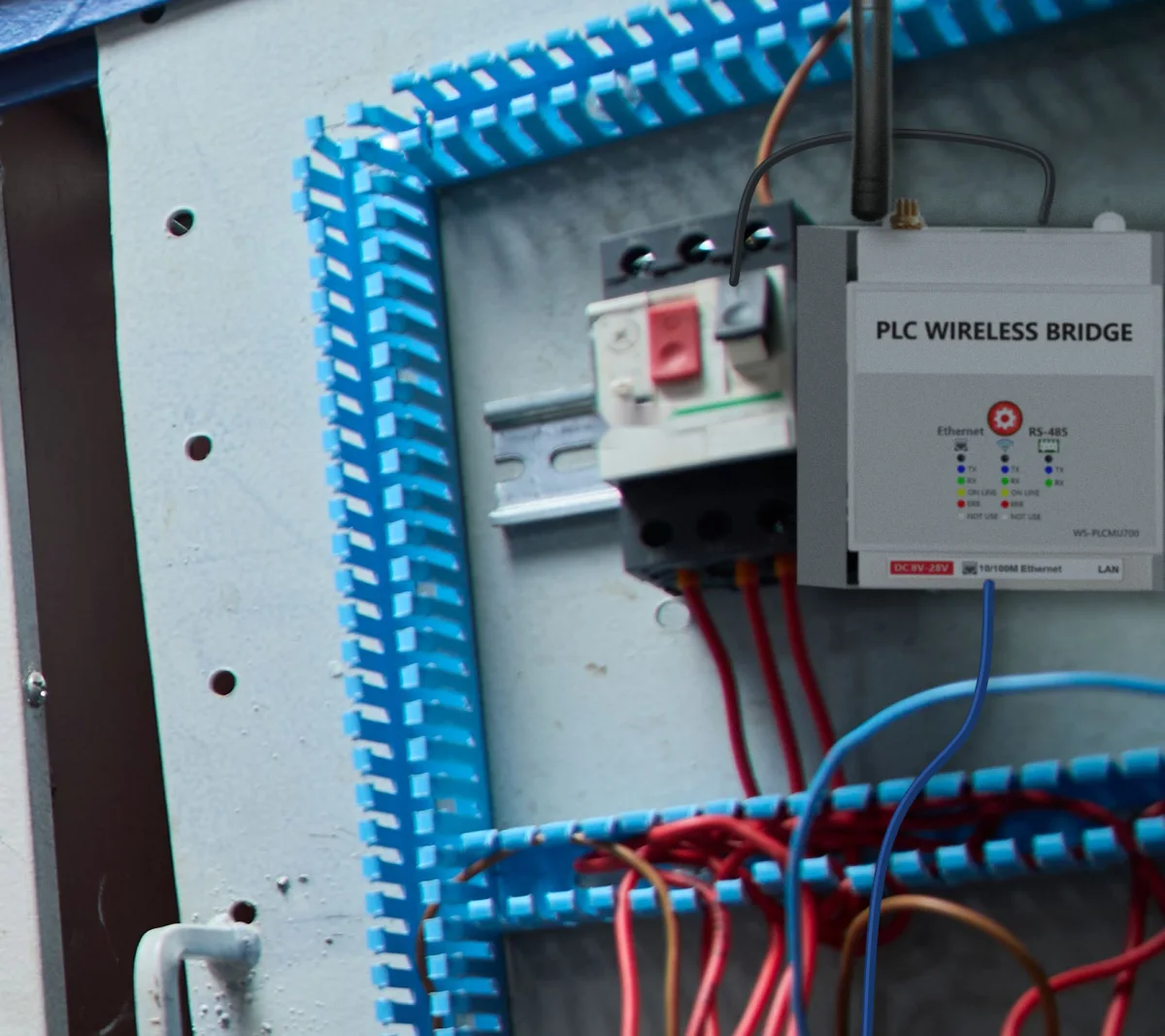

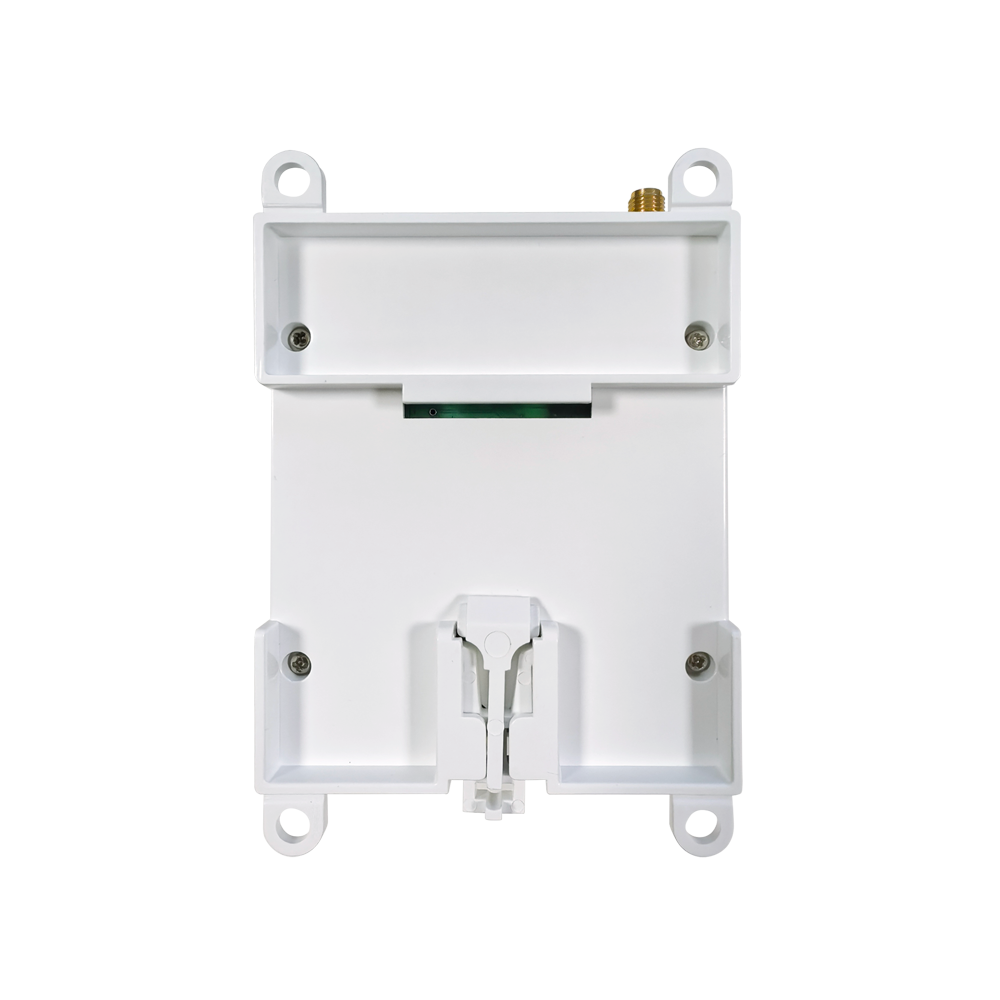

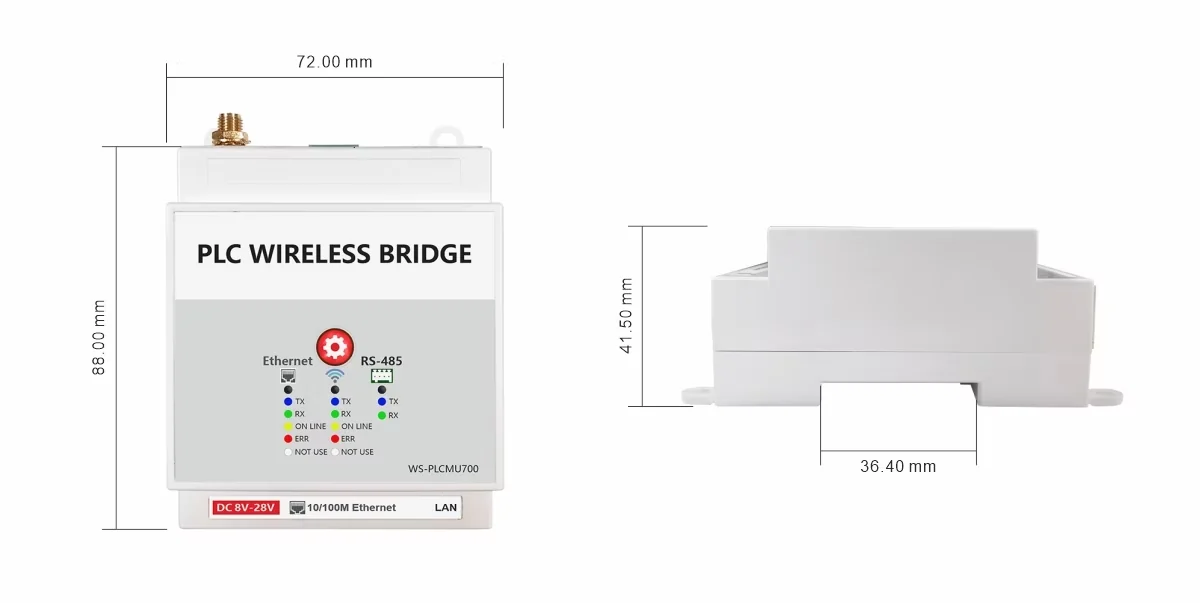

Raccordez les bornes RS485 V+ / G / A / B à l'équipement ; utilisez le RJ45 pour les machines dotées uniquement d'un port réseau ; alimentez en DC 8–28 V et clipsez sur le rail DIN.
Connectez-vous via RJ45 ou rejoignez l'AP de l'appareil depuis un téléphone et ouvrez la page web intégrée ; aucun logiciel, aucun accès Internet requis.
Server / Client ; transparent / Modbus RTU / Modbus TCP ; réseau via RJ45, WiFi ou Mesh.
Le journal de données affiche le sens, l'ID esclave et les données brutes de chaque trame ; en cas de mauvaise configuration, l'appareil revient en mode AP de configuration en 120 secondes.

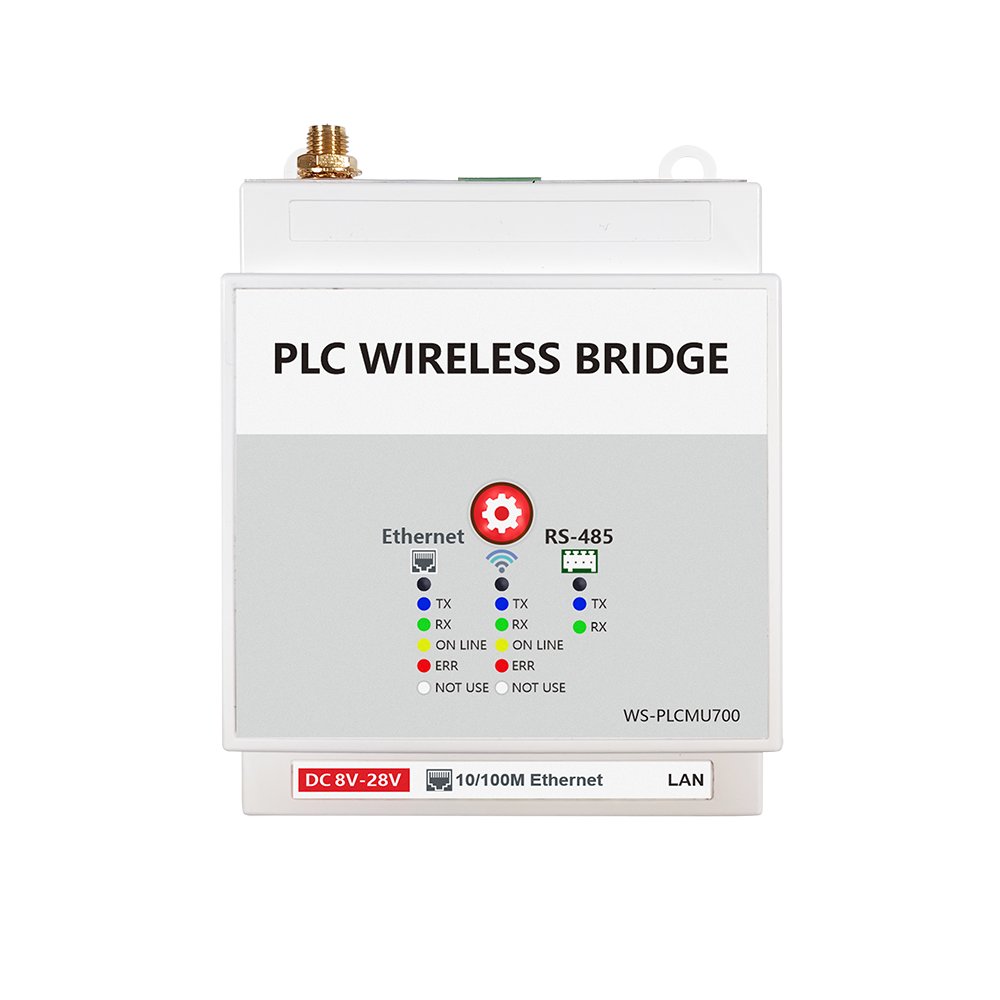

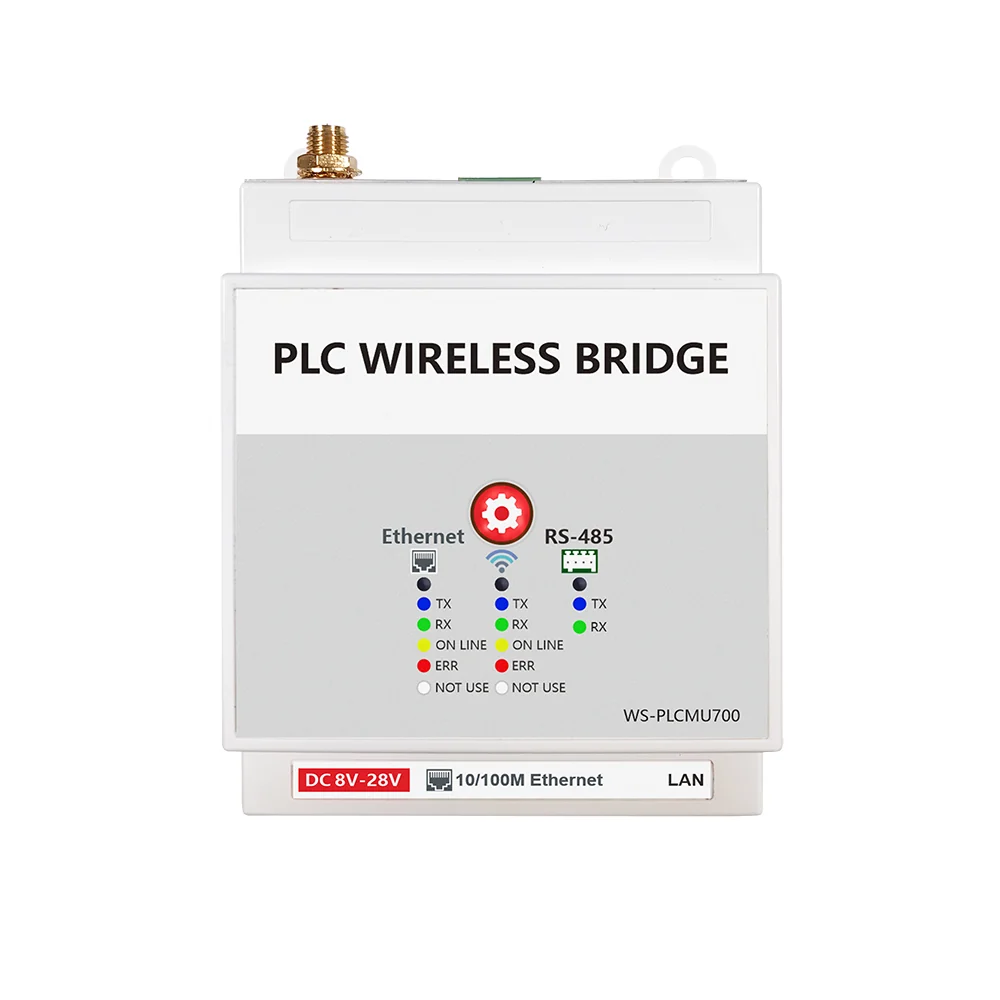

TX, RX, ON LINE et ERR pour Ethernet / WiFi / RS-485 : vous voyez d'un coup d'œil quelle liaison est en panne.

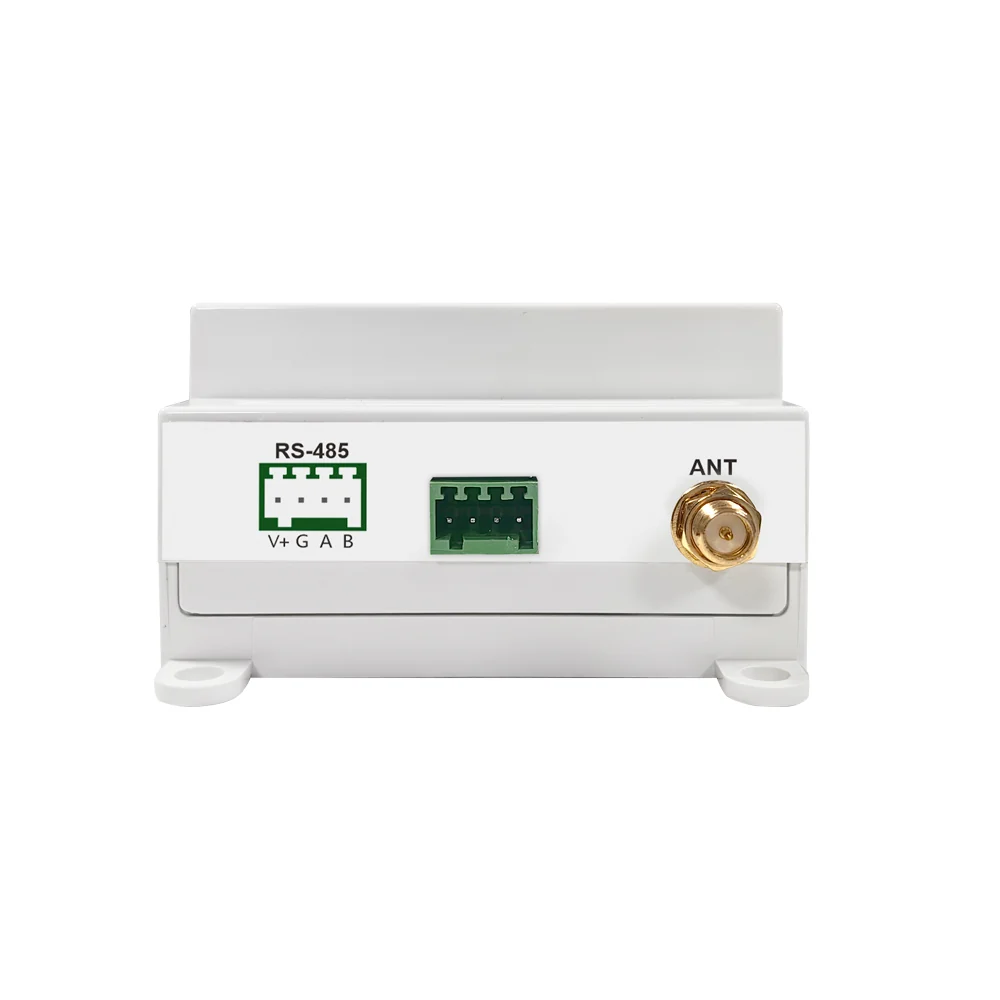

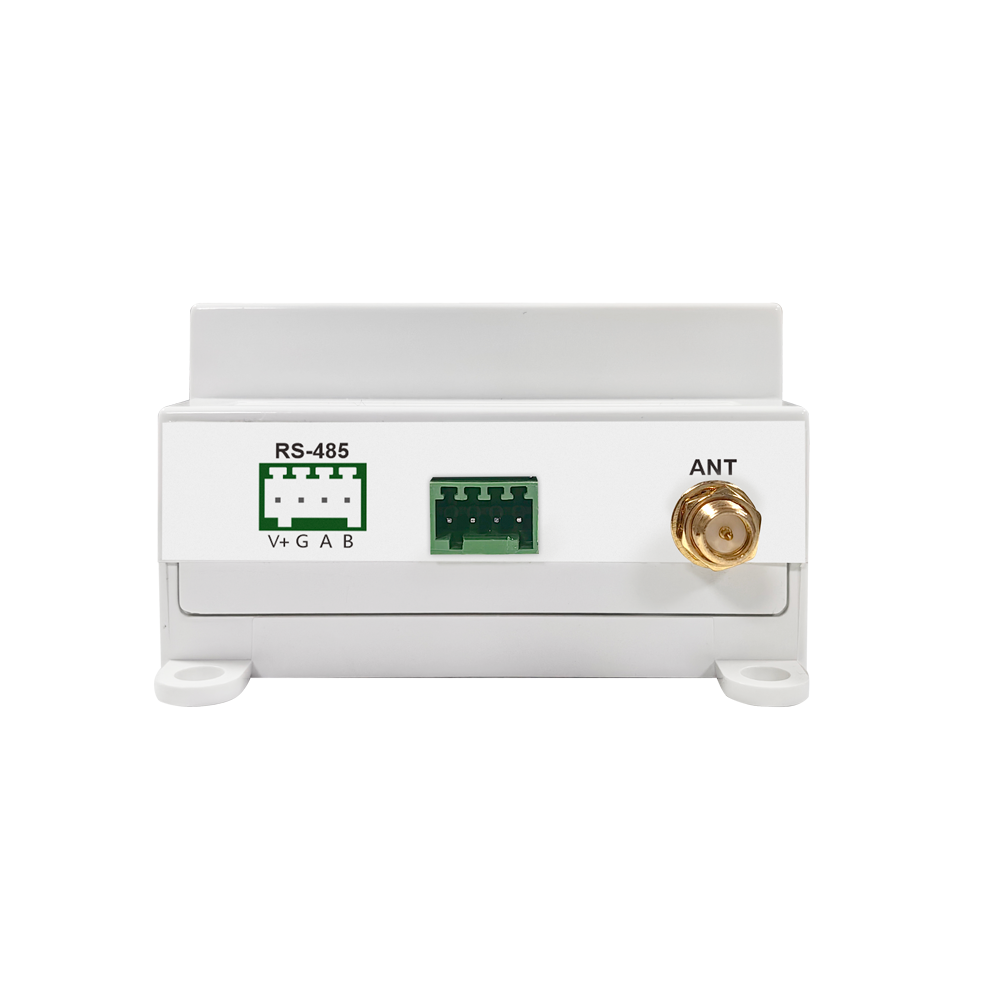

Bornier quatre broches V+ / G / A / B pour l'équipement ; connecteur SMA pour l'antenne WiFi ou LoRa.

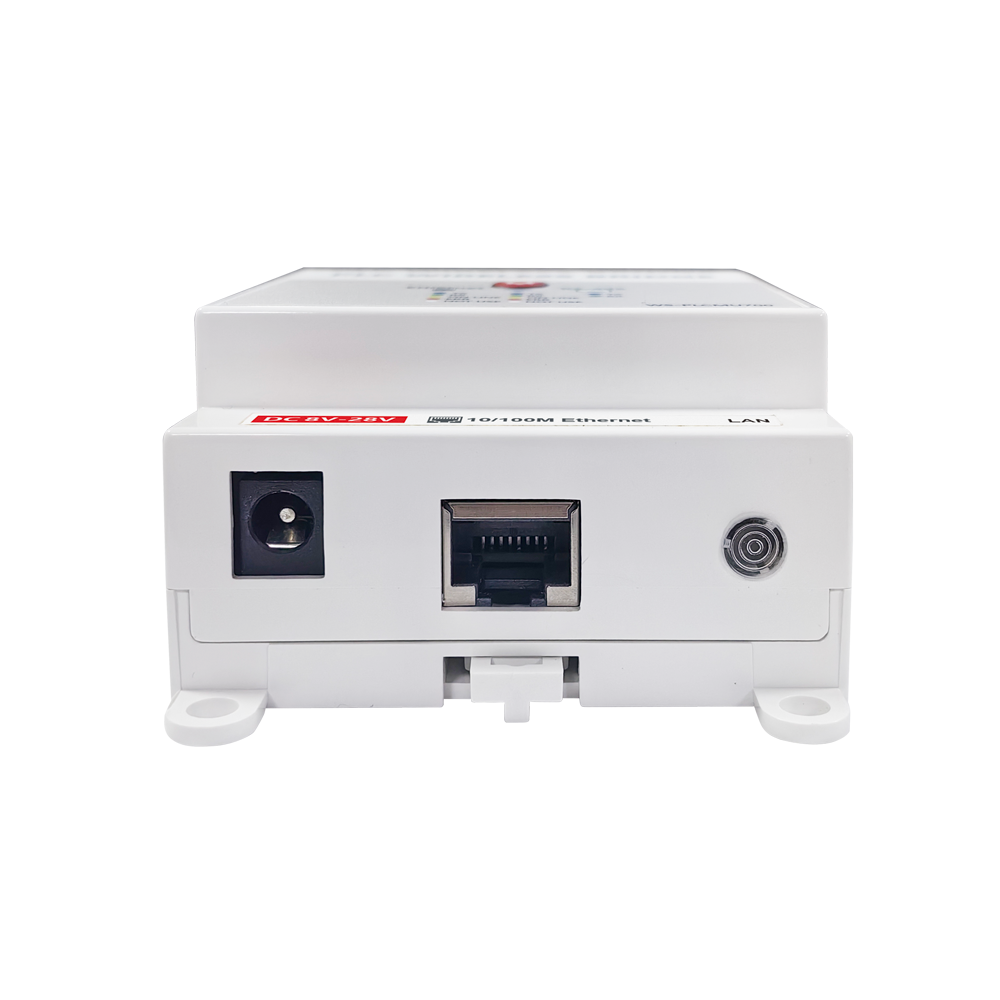

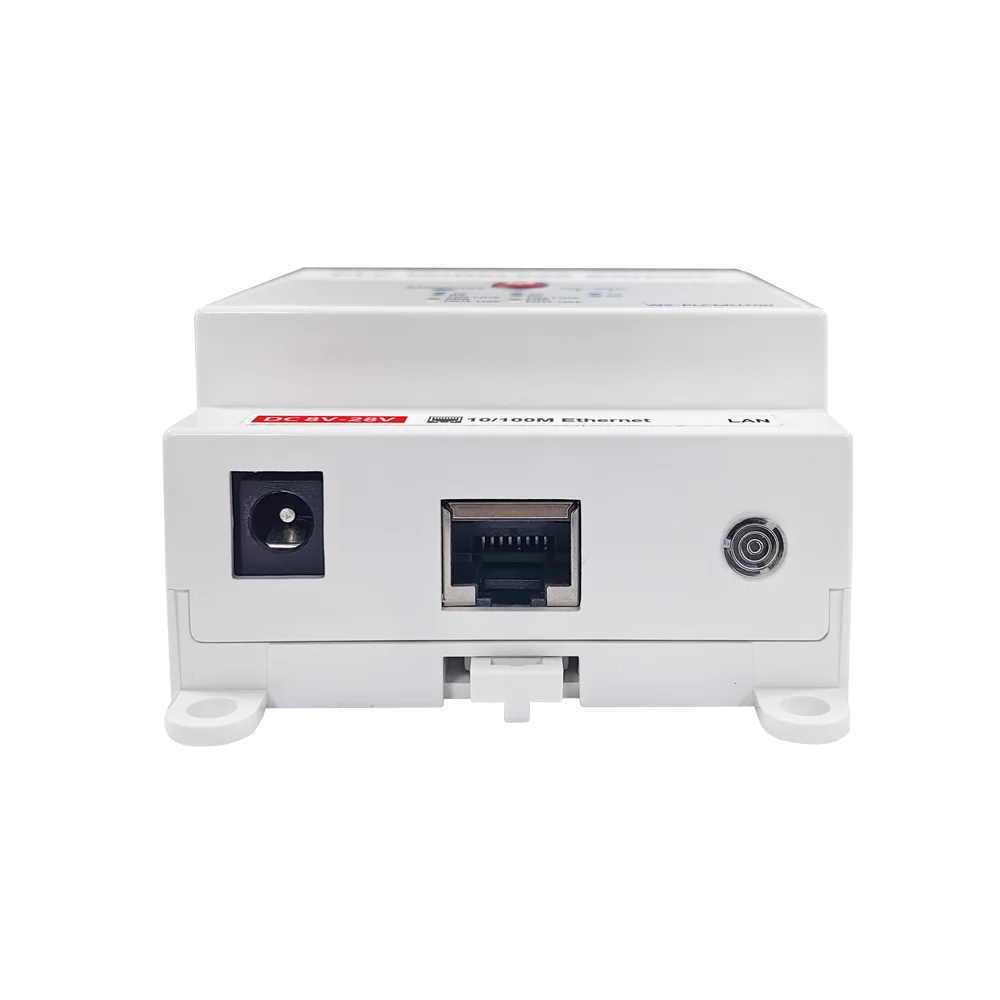

Entrée DC 8–28 V ; le port 10/100M se raccorde à un switch, ou à une machine dotée uniquement d'un port réseau pour un pont sans fil.

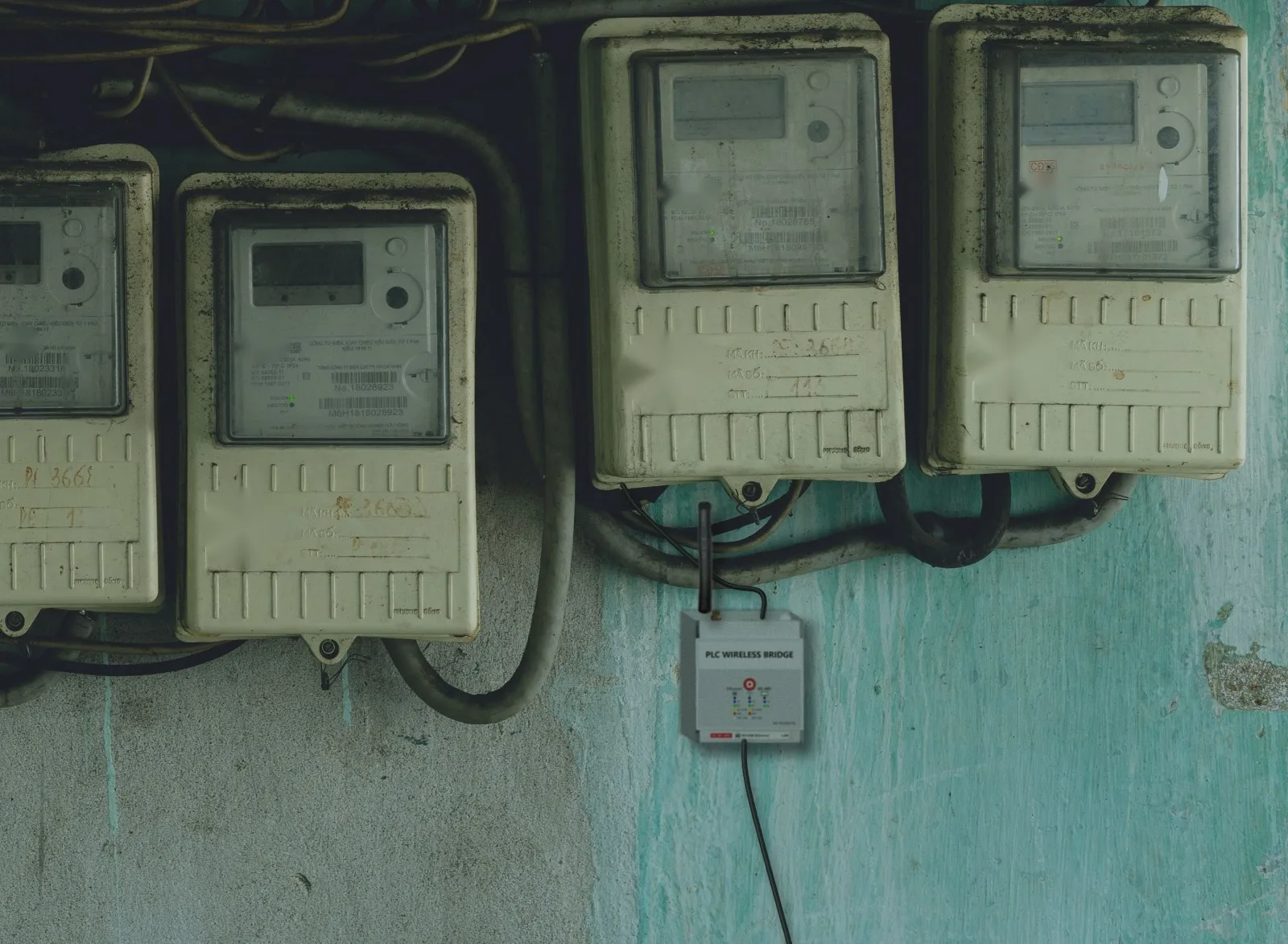

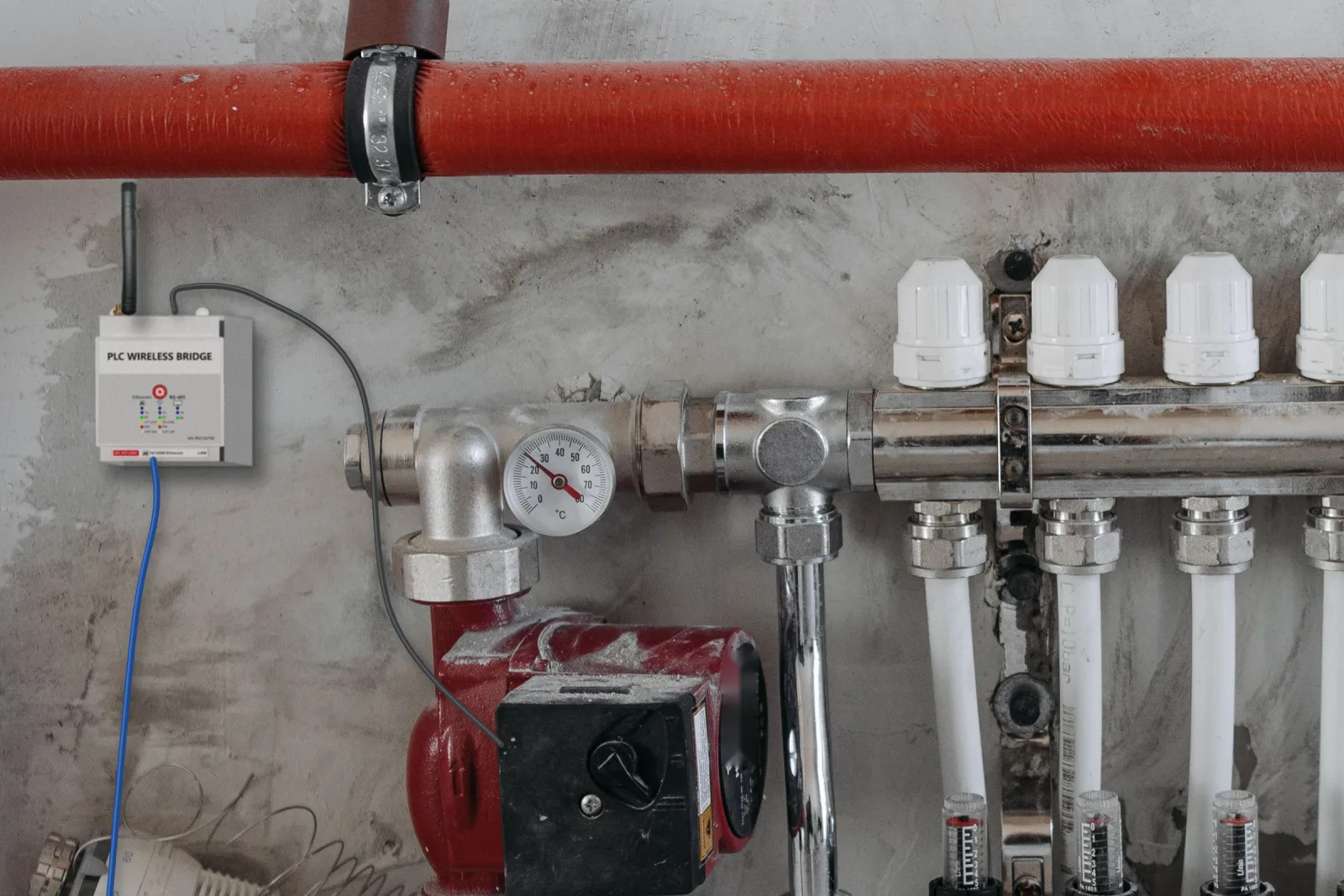

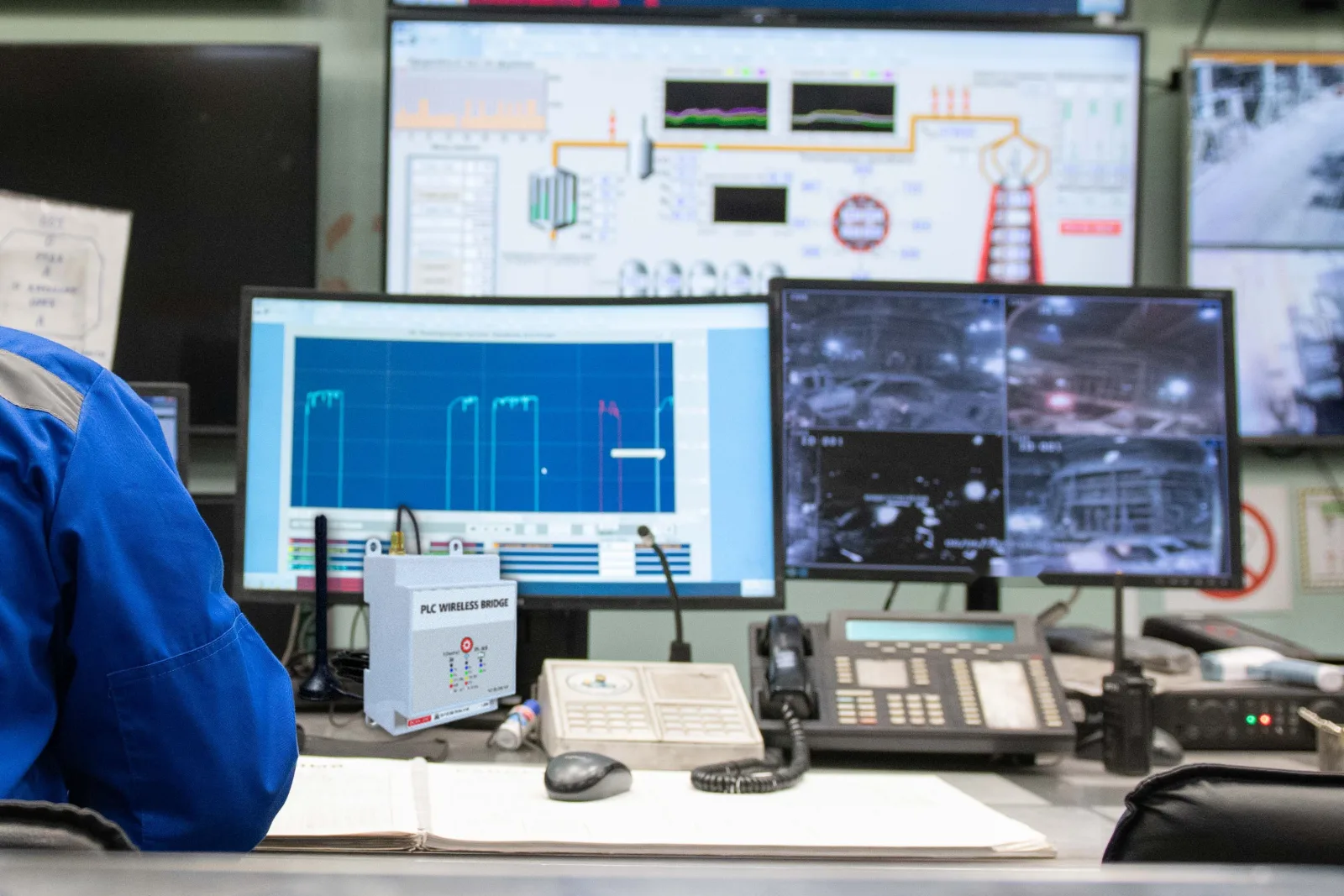

Les équipements restent câblés comme avant en RS485 ou RJ45, les hôtes lisent comme avant en Modbus TCP ou TCP, et le WS-PLCMU700 assure entre les deux la conversion de protocole et la liaison sans fil.

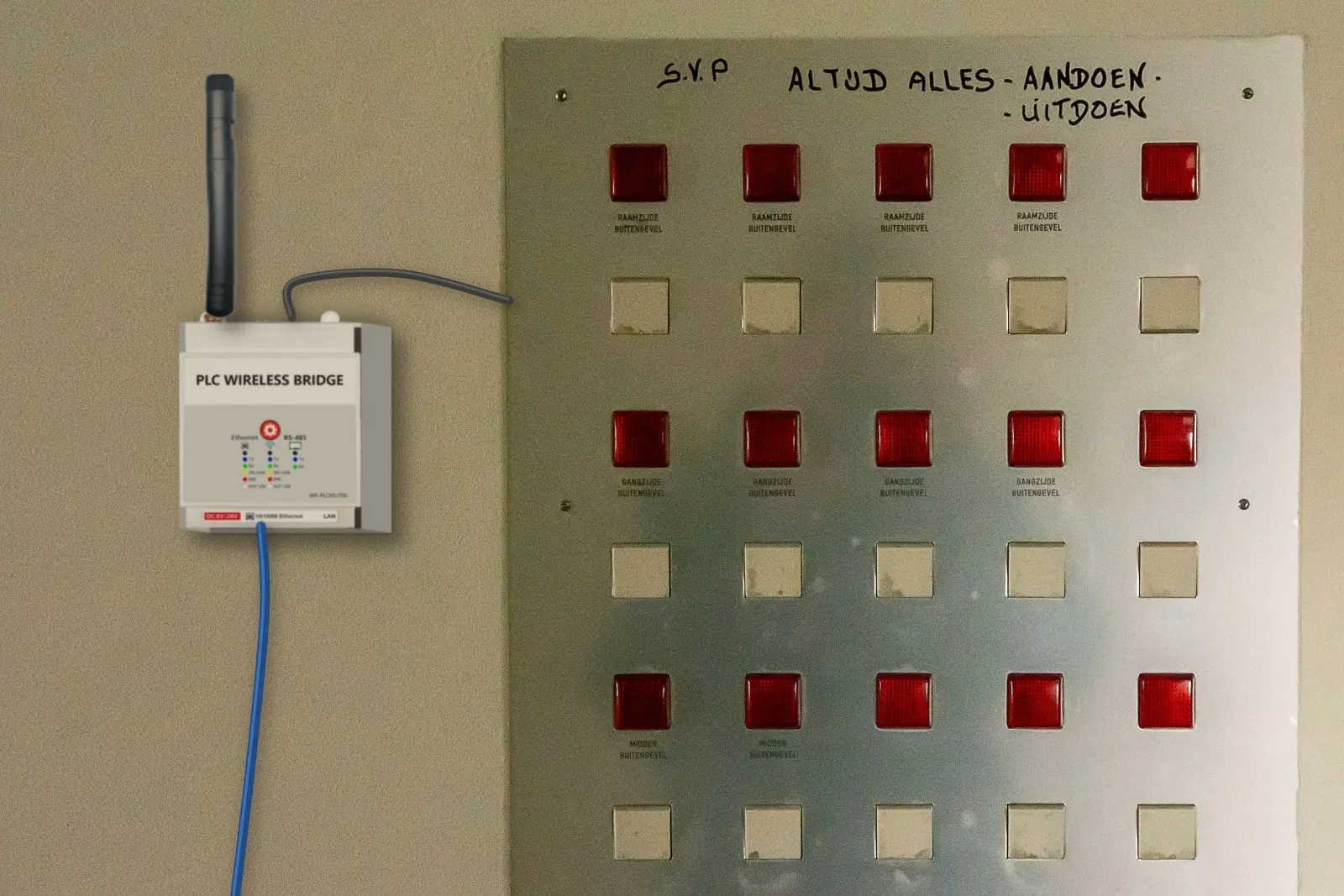

Autres usages : Remontée des nœuds capteurs 920MHz autour des stations de pompage et châteaux d'eau ; collecte des capteurs dispersés de serres ; pont WiFi de couche 2 pour CNC et IHM dotées uniquement d'un RJ45 ; chaînage de plusieurs modules en WiFi Mesh vers un même sous-réseau dans les grandes usines.
L'interface bascule entre chinois et anglais et fonctionne depuis un téléphone connecté à l'AP de l'appareil sur site ; voici les véritables pages de configuration.
Les voyants reproduisent ceux du module ; état RJ45 / WiFi / RF / RS-485 sur une seule page.
Rôle Server / Client, RJ45 en priorité + WiFi / Mesh en secours, avec des lignes animées montrant le chemin emprunté par les données.
Débit en bauds, format de données, Slave ID ; bascule en un clic entre transparent, Modbus RTU et Modbus TCP.
Mesh ID, canal et niveaux ; la table d'apprentissage du Root liste les équipements derrière chaque nœud, avec jusqu'à 4 règles de routage.
Heure, sens, source, protocole et données brutes de chaque trame, actualisés toutes les 2 secondes.

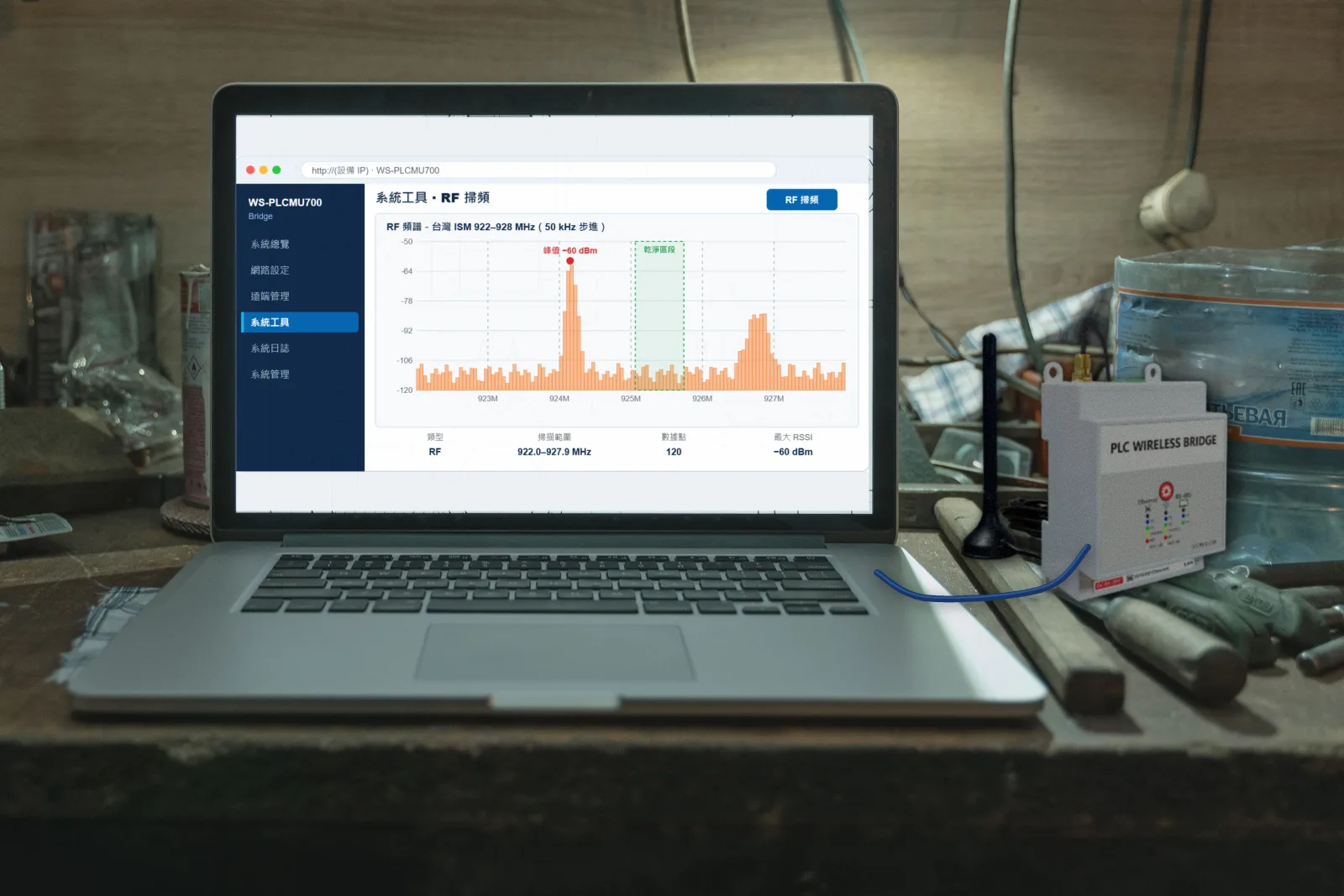

Répartition des AP sur les canaux 2.4GHz 1–13 ; la version 920MHz ajoute un balayage 922–928MHz par pas de 50kHz.
Conversion MBAP / RTU automatique avec contrôle CRC, plus modes ASCII et transparent.
Si le RJ45 tombe, le trafic bascule vers le WiFi ou le Mesh et revient dès son rétablissement.
RJ45 over Mesh : les équipements derrière le port de chaque nœud obtiennent des IP en amont.
Analyse des canaux WiFi et balayage RF pour connaître le site avant le déploiement.
Jusqu'à 200 nœuds RF, retransmis en UDP / TCP en brut ou en JSON.
6 onglets principaux, journal en temps réel et schéma de flux réseau, sans accès Internet.
Hachage des mots de passe SHA-256 ; 5 tentatives échouées verrouillent la connexion pendant 60 secondes.
Mises à jour du firmware depuis la page web ; des échecs de démarrage répétés font passer en mode sans échec.
La bande LoRa / RF dépend de la version livrée ; le balayage RF concerne la version RF 920MHz. Les spécifications sont soumises à la fiche technique officielle.
Pour raccorder des équipements RS485 à un réseau, à un SCADA ou au cloud, choisissez le WS-PLCMU700 ; pour simplement transformer en liaison sans fil un câble série entre deux équipements, choisissez un modem série à série comme le RD-485.
Tout PLC, compteur, variateur ou capteur doté d'une interface RS-485 utilisant Modbus RTU / ASCII ou un protocole série propriétaire ; les équipements dotés uniquement d'un port RJ45 peuvent passer en sans-fil via le pont RJ45 ou le Mesh.
Non. Tous les réglages se font dans la page web intégrée, ouverte dans un navigateur via RJ45 ou depuis un téléphone connecté à l'AP de l'appareil, même sans accès Internet.
Choisissez le WiFi STA là où une couverture WiFi existe ; le WiFi Mesh pour les grands sites nécessitant plusieurs points reliés ; la version RF Sub-GHz pour des capteurs dispersés et éloignés à faible volume de données.
Oui. Réglez le protocole sur Modbus TCP et le rôle sur Server ; le SCADA se connecte au port du module pour lire et écrire les ID esclaves RTU sur le RS-485, avec jusqu'à 4 hôtes connectés simultanément.
En WiFi STA, elle dépend de la couverture du routeur du site ; le Mesh s'étend sur plusieurs sauts, avec environ 5–10 Mbps mesurés par saut unique et un débit réduit environ de moitié à chaque saut supplémentaire ; la version LoRa offre une longue portée Sub-GHz, la distance réelle dépendant de l'antenne et de l'environnement, ce qui peut être vérifié par balayage RF avant de placer les nœuds.
Avant le déploiement ou en cas de liaisons instables, ils révèlent l'encombrement des canaux et les interférences sur site afin de choisir des canaux WiFi / Mesh ou des bandes RF propres, ce qui réduit les déconnexions et les pertes de paquets.
Si aucune interface n'obtient d'IP sous 120 secondes, l'appareil passe automatiquement en mode AP de configuration pour que vous puissiez vous y connecter depuis un téléphone et corriger ; la page web propose aussi une réinitialisation d'usine en un clic.
RD-485 est une extension sans fil série à série en deux modules ; le WS-PLCMU700 raccorde les équipements RS485 à un réseau et effectue la conversion Modbus RTU⇄TCP pour le SCADA, le MES ou le cloud.
Indiquez-nous vos types d'équipements (PLC, compteur, variateur), les quantités et l'environnement réseau du site : WENSHING vous recommandera la méthode de mise en réseau, la version de bande et la configuration d'antenne.
