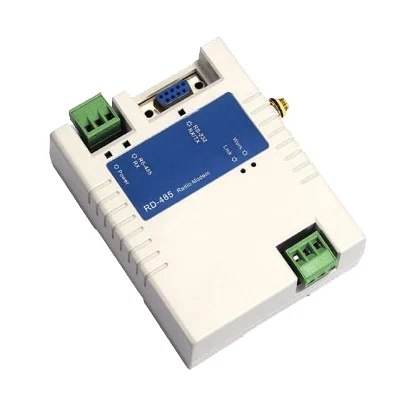

Le RD-485 est un produit de transmission de données sans fil en semi-duplex. Il suffit que l'application dispose d'une communication RS485 ou RS232 avec l'unité principale pour transmettre les données sans fil via l'interface série standard.

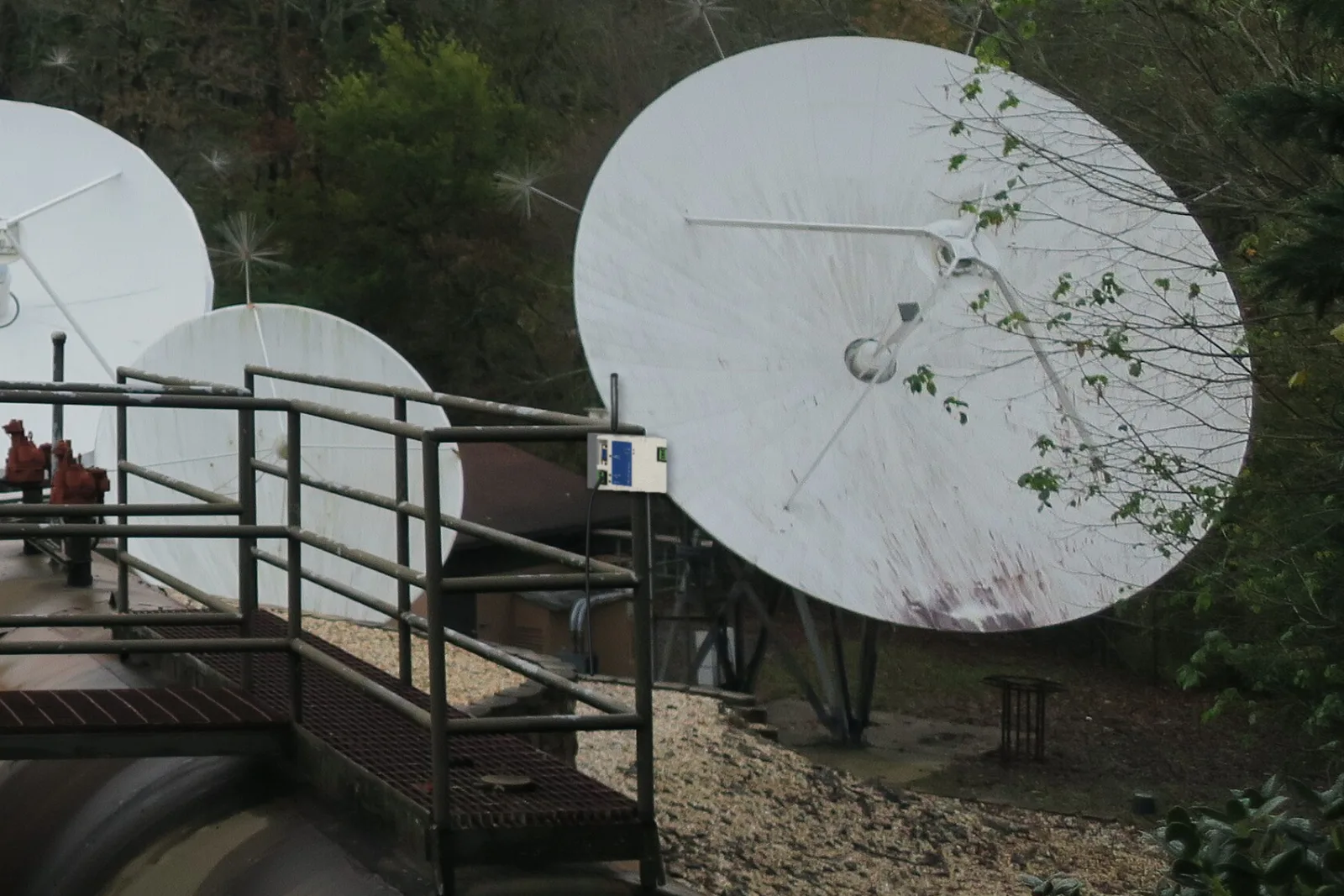

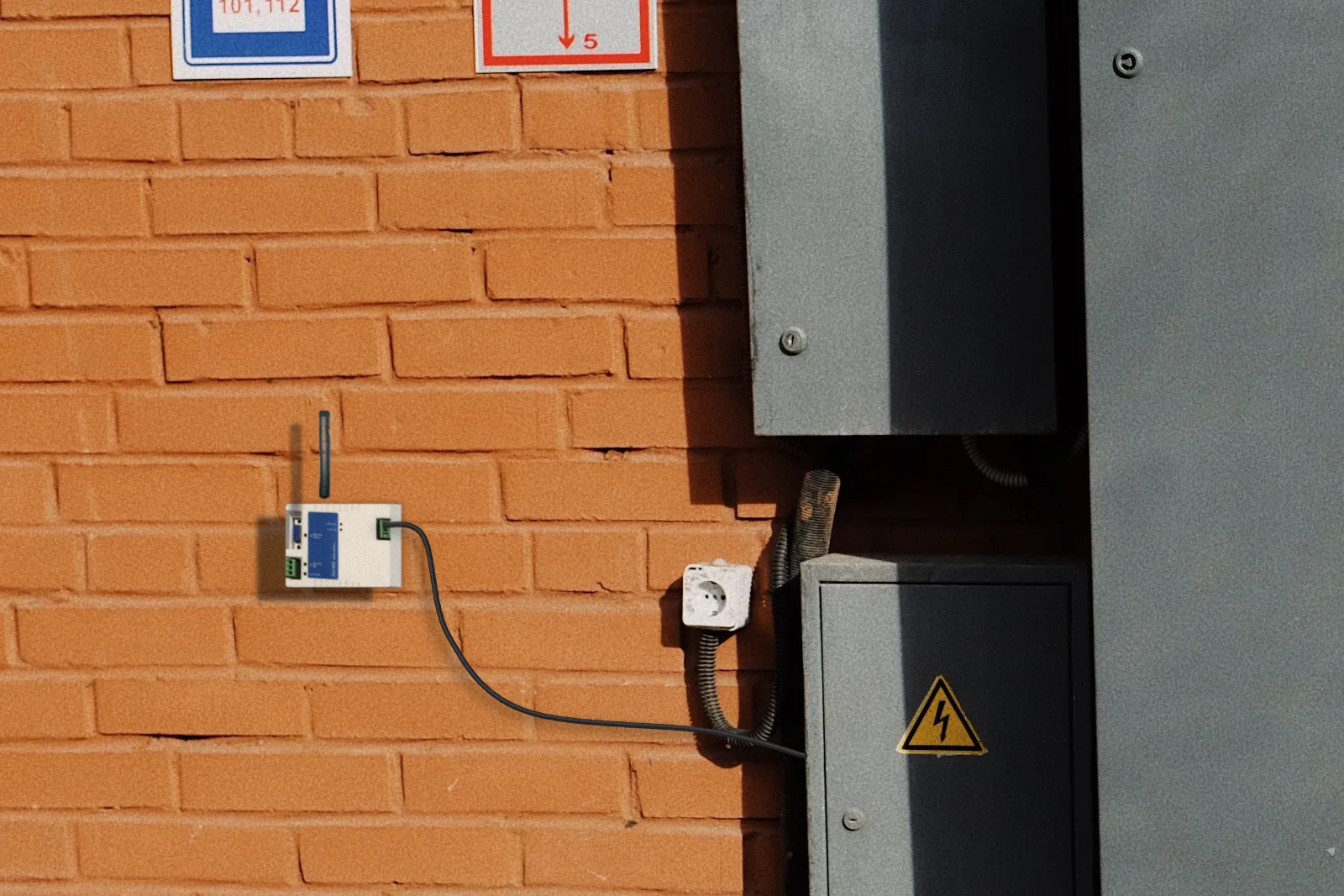

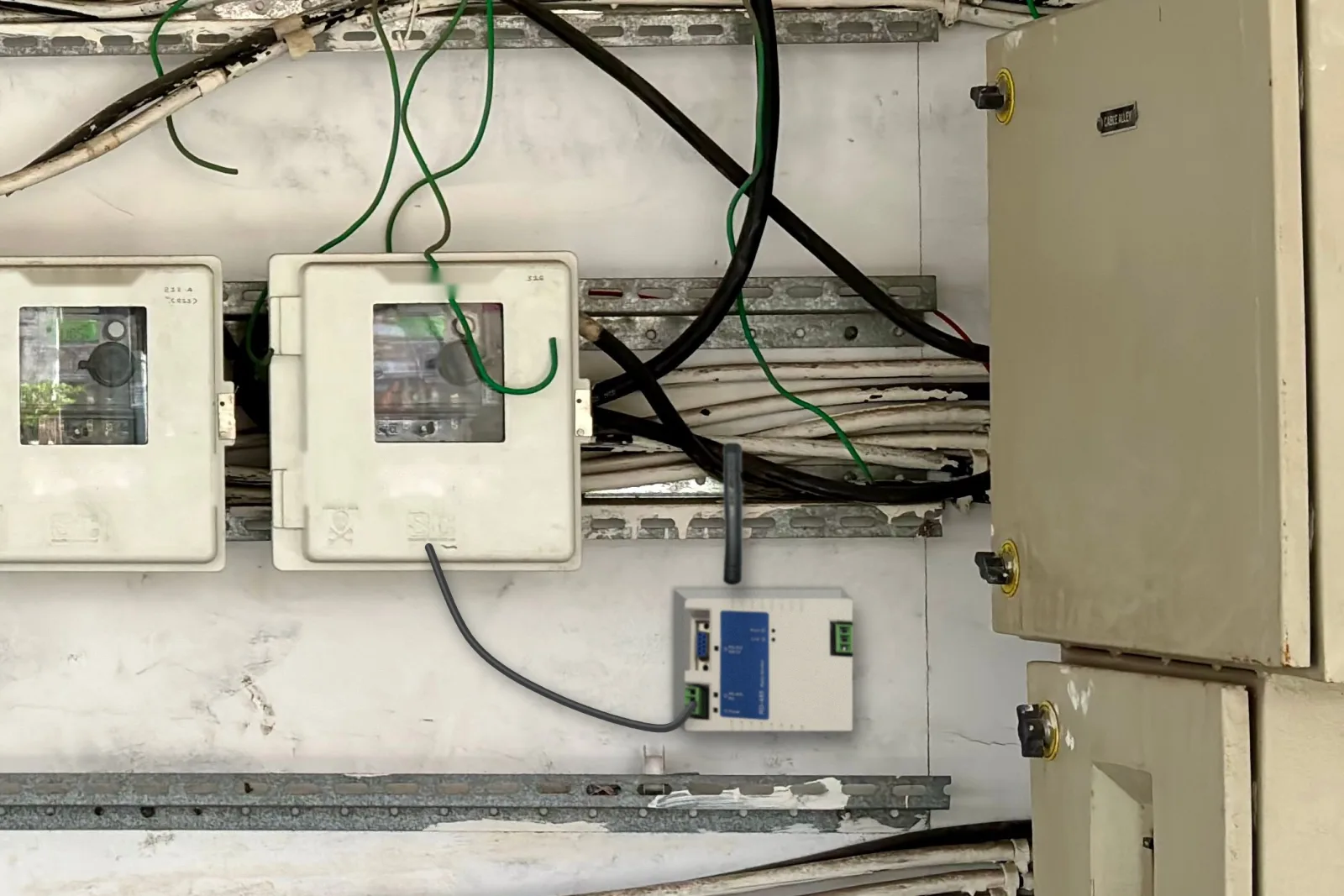

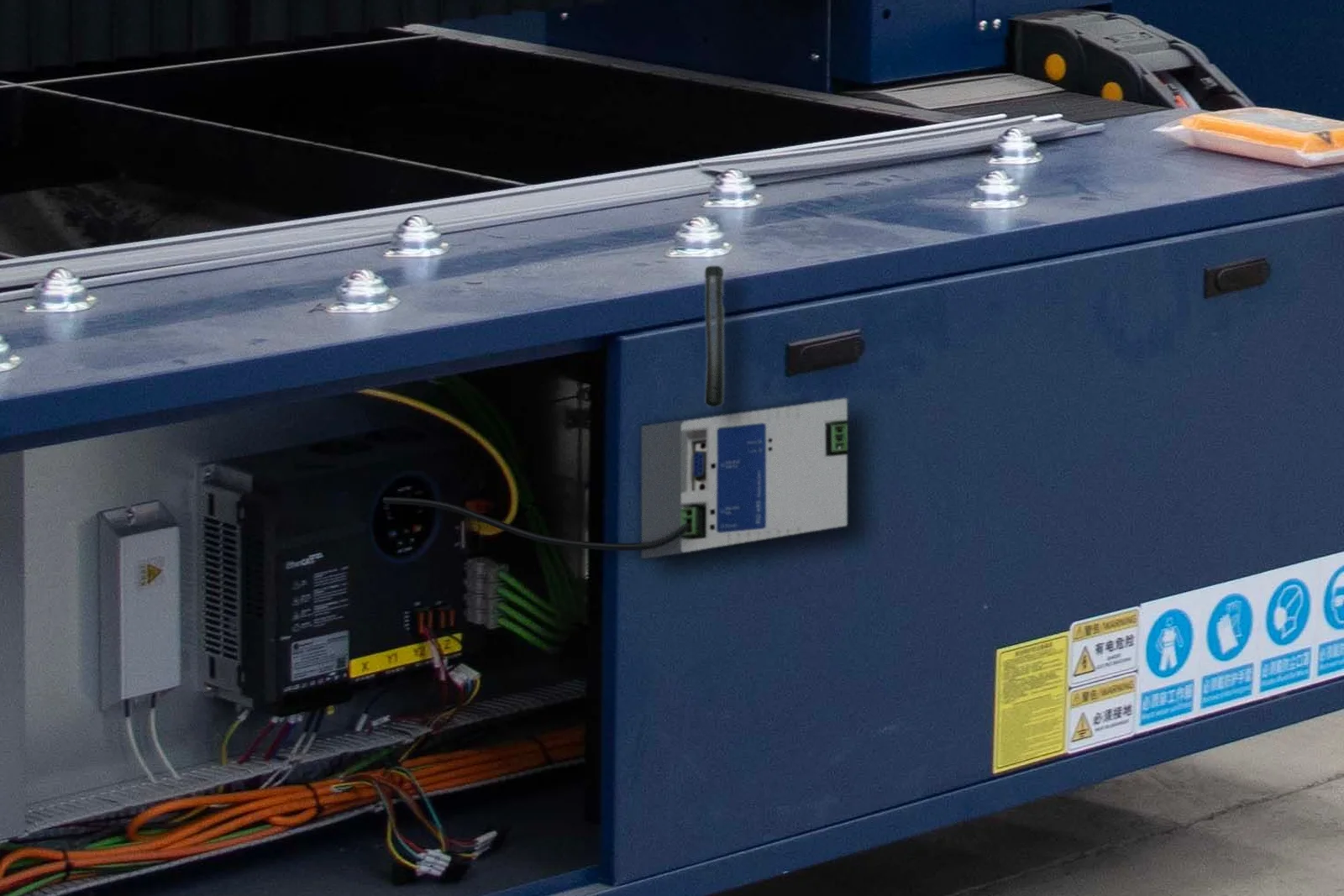

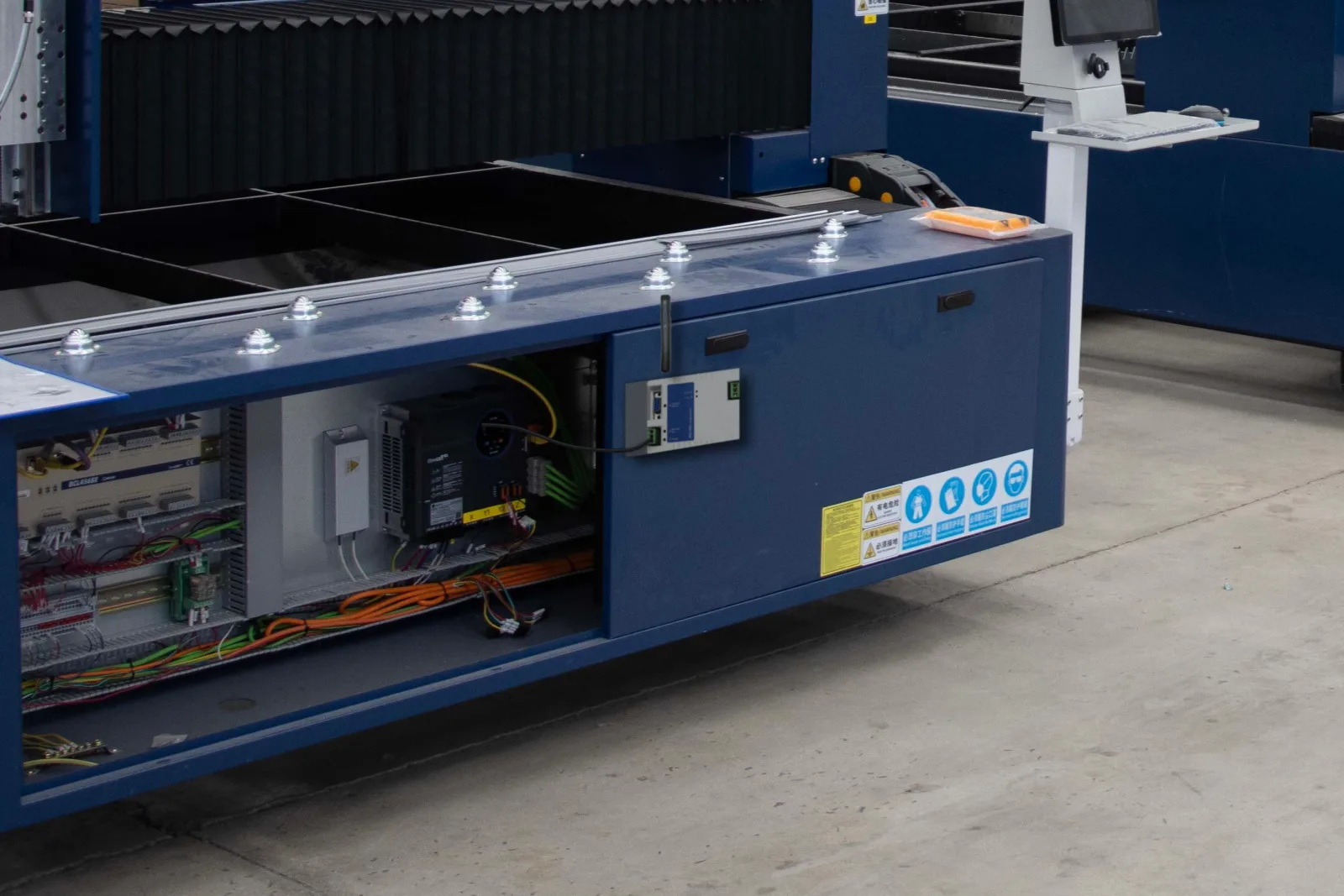

Deux RD-485 fonctionnent en paire : l'un se raccorde à un PLC, un compteur ou une armoire de commande, l'autre à un ordinateur ou à un autre PLC, et le câble de communication que vous auriez dû tirer devient une liaison sans fil. Fini les câbles à travers les routes, entre les bâtiments ou vers des équipements rotatifs et mobiles.
Le RD-485 est une paire de câbles série sans fil : les données qu'un équipement envoie en RS485 ou RS232 sont converties par le RD-485 en signal radio 868–928MHz, transmises à l'autre RD-485, puis restituées à l'identique sur le port série à l'autre extrémité.

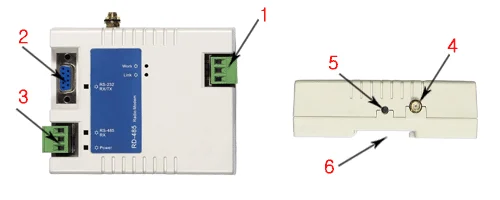

RS232 sur le port DB9, RS485 sur le bornier vert ; alimentation AC 9–30 V ou DC 8–28 V, puis montez l'antenne.
Choisissez le même canal et le même débit RF aux deux extrémités à l'aide du bouton de configuration du module ; les réglages sont conservés en mémoire en cas de coupure de courant.
Réglez le débit série de chaque RD-485 sur celui de l'équipement raccordé (1.2K–115.2K bps, 8 bits de données, sans parité).
Les données envoyées à une extrémité arrivent à l'identique sur le port série de l'autre extrémité ; semi-duplex : un côté émet pendant que l'autre reçoit.
Double interface RS232 + RS485, avec voyants Power, Work et Link en façade.
Antenne filaire 1/4λ sur l'embase supérieure ; orientée vers le haut, elle offre la meilleure réception.
Pour une utilisation sur table ou en test ; en armoire, le module peut être alimenté par l'alimentation de l'armoire.

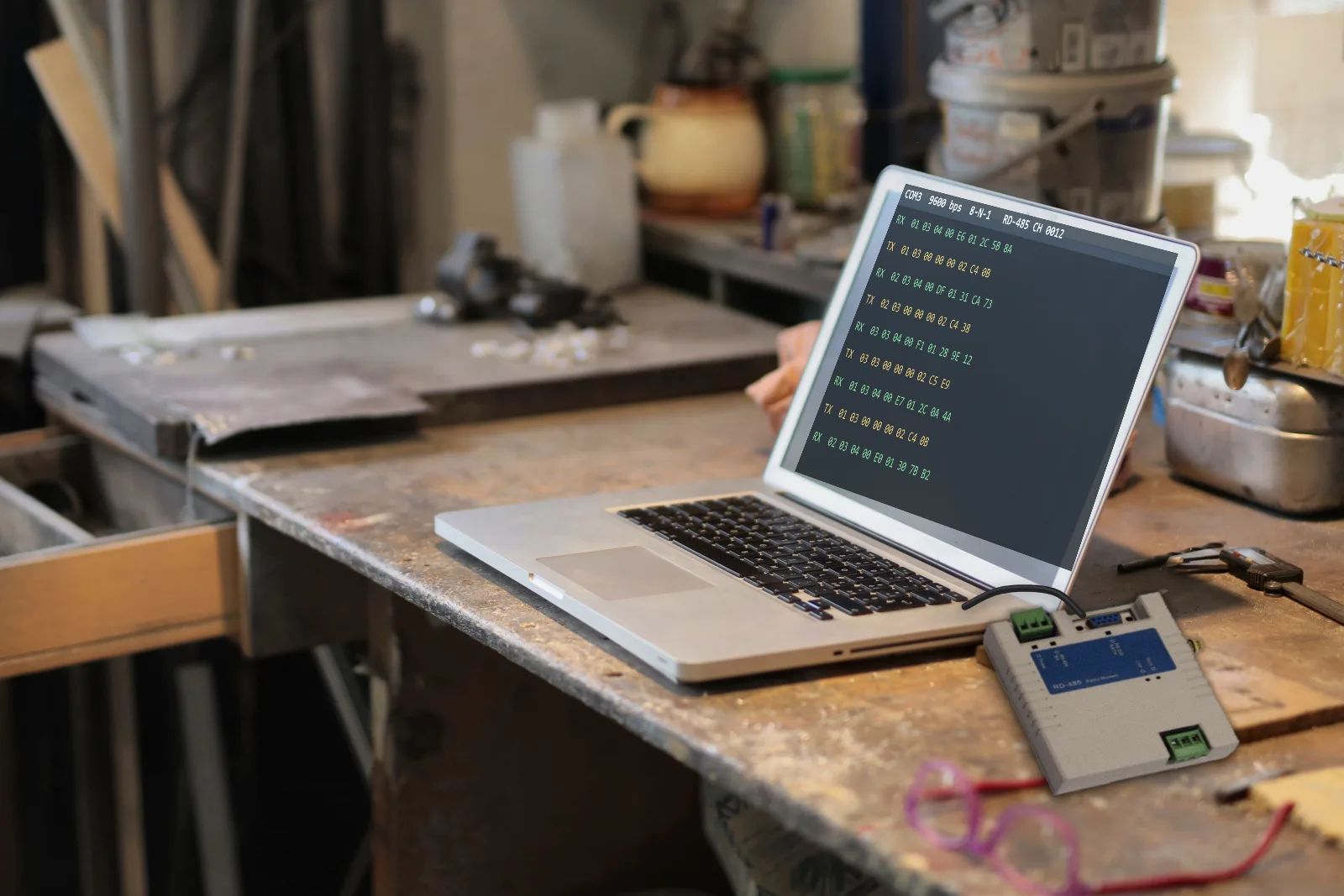

Le RD-485 se contente de transporter sans fil les données série jusqu'à l'autre extrémité ; PLC, compteurs et ordinateurs émettent et reçoivent exactement comme avant.

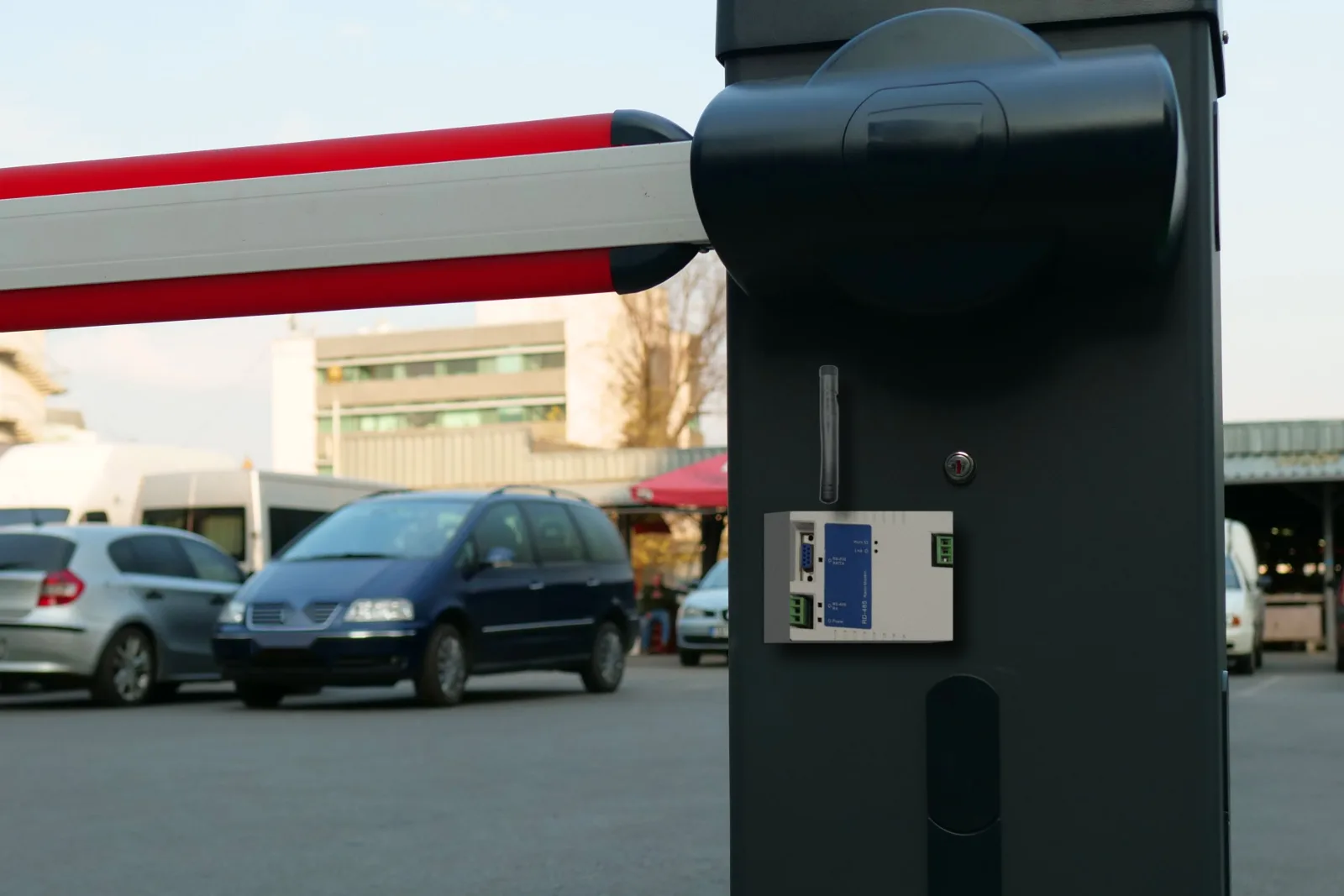

Autres usages : systèmes de contrôle d'accès avec télécommandes WENSHING pour le réglage de la portée de détection et l'identification des autorisations, commande d'équipements de parkings à plusieurs niveaux, et petits réseaux de données entre deux ordinateurs.
DB9 et bornier à la fois, sans convertisseur à acheter.
Modulation FSK binaire et synthèse PLL pour un signal stable.
Espacement des canaux de 12.5 kHz, un canal par ensemble.
Prolongez une liaison unique ou exploitez un maître avec plusieurs esclaves.
AC 9–30 V, DC 8–28 V : utilisez l'alimentation du site telle quelle.

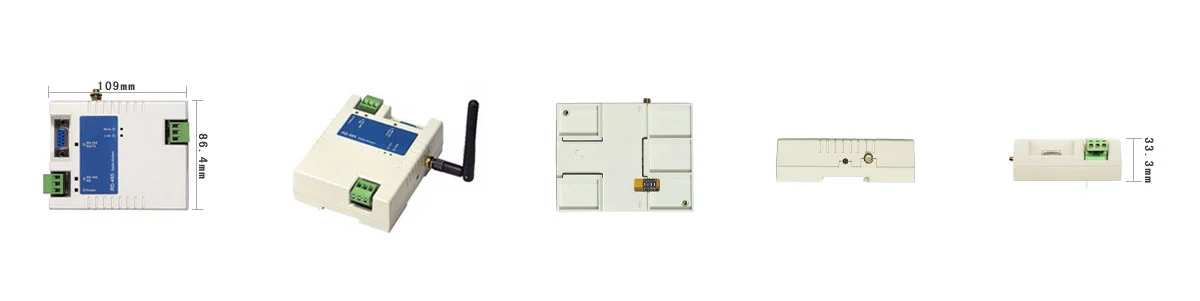

Se clipse directement sur le rail de l'armoire ; seulement 140 g.
Voyants Power, Work, Link et TX/RX RS232 / RS485.
Courant en veille de seulement 5 mA avec E/S désactivées (I/O off).
Pour transformer un câble série en liaison sans fil, choisissez le RD-485 ; pour raccorder directement PLC et compteurs à un réseau, à un SCADA ou au cloud, choisissez le WS-PLCMU700.
Au moins deux, un à chaque extrémité. En point à multipoint, un maître plus un esclave sur chaque point de terrain.
150 m correspond à la portée en vue directe en terrain dégagé. Les cloisons intérieures, les équipements métalliques et la position de montage l'influencent ; faites donc un essai sur site avant l'installation, antenne orientée vers le haut et hors de tout boîtier métallique.
Tout PLC, compteur, armoire de commande ou ordinateur doté d'un port RS232 ou RS485 peut être raccordé ; il suffit de régler le débit série du RD-485 sur celui de l'équipement.
Le débit série est la vitesse entre le RD-485 et l'équipement raccordé (1.2K–115.2K bps) ; le débit RF est la vitesse sans fil entre les deux RD-485 (1200–250K bps). Les deux extrémités doivent utiliser le même débit RF et le même canal, tandis que les débits série s'adaptent à l'équipement de chaque extrémité.
Utilisez le bouton de configuration du module pour modifier les paramètres internes ; le canal et le débit RF sont conservés en mémoire. Consultez le manuel pour la procédure détaillée.
Oui. Il existe 4800 canaux au total, et des ensembles sur des canaux différents fonctionnent simultanément.
AC 9–30 V ou DC 8–28 V conviennent, et l'alimentation 24 V DC d'une armoire peut l'alimenter directement ; un adaptateur secteur est également fourni.
Le RD-485 fonctionne en série à série. Pour raccorder des équipements RS485 au WiFi ou à Ethernet et les lire en Modbus TCP, choisissez la Passerelle PLC sans fil WS-PLCMU700.
Communiquez-nous les types d'équipements aux deux extrémités (PLC, compteur, ordinateur), l'interface série et la distance entre les points : WENSHING vous recommandera le nombre de modules, les canaux et le montage des antennes.
