2.4GHz GFSK UART TRANSCEIVER · LOW POWER

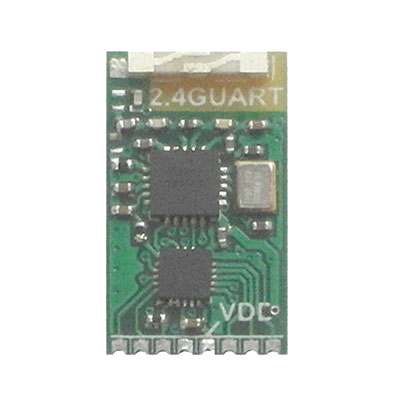

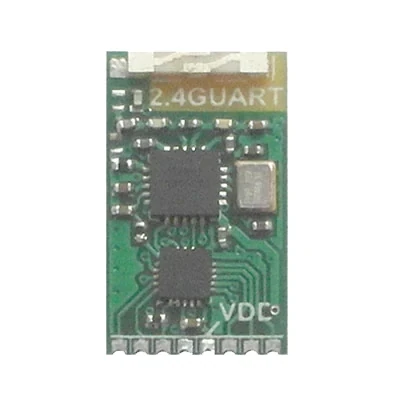

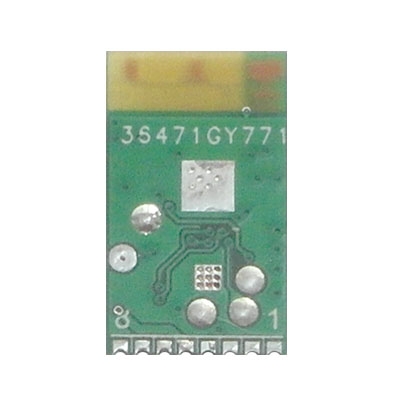

TRW-2.4G06UART 2.4GHz 低功耗 GFSK UART 無線模組｜128 頻道・內建陶瓷天線
TRW-2.4G06UART 是 2.4GHz GFSK 雙向無線模組，UART 串口直接收發，免學 RF 暫存器即可讓產品連網。128 頻道跳頻抗干擾、內建 SMD 陶瓷天線、深度睡眠與串口喚醒，電池型感測器與表計設備長年值守不斷線。
2.4GHzGFSK・128 頻道
6dBm輸出功率
−88dBm靈敏度 @1Mbps
UART串口直通・最高 2Mbps 空中速率
核心優勢
UART 串口直通
DATA IN／DATA OUT 串口收發，MCU 以一般 UART 即可傳資料，免寫 RF 驅動。
128 頻道跳頻
跳頻技術避開相近頻率干擾，設定與佈建容易。
內建 SMD 陶瓷天線

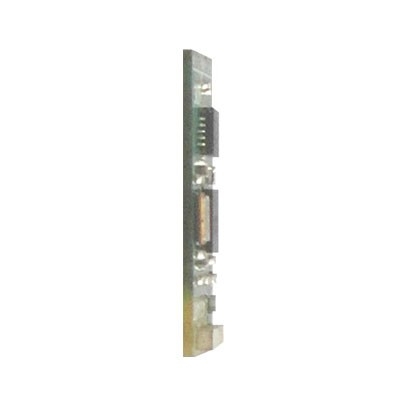

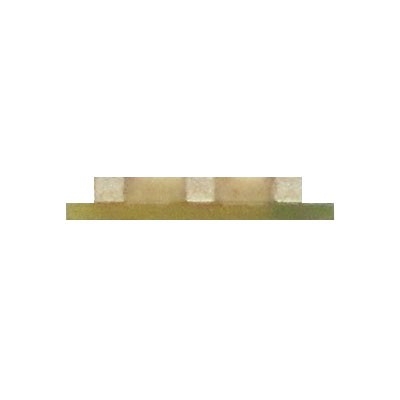

天線整合於模組上，18.7×10.8×1.85mm 超薄尺寸，輕鬆放進小型產品。
深度睡眠・串口喚醒
深度睡眠模式電流極低，可經由串口喚醒，平時省電、需要時即刻收發。
電壓偵測功能
可偵測外部輸入電壓，電池場合即時掌握電量。
多組 GPIO
GPIO0–GPIO3 可對應特定需求功能。
應用場景

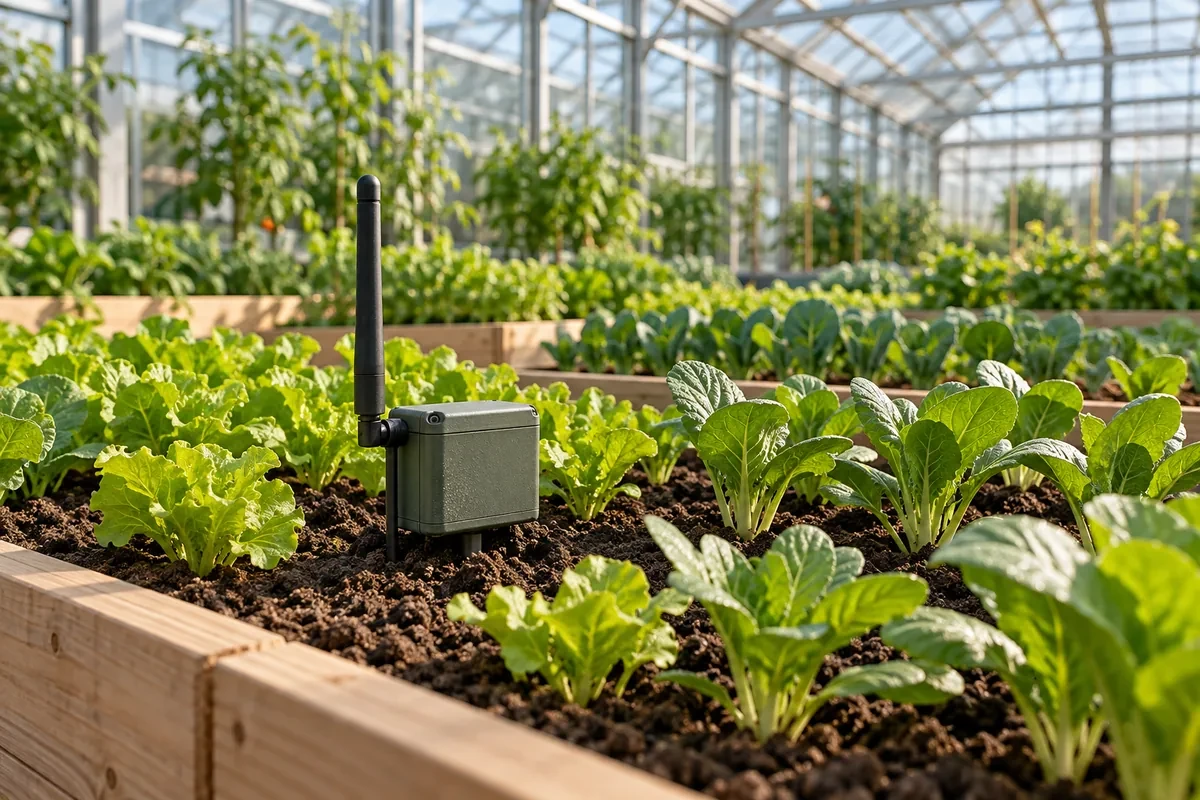

電池型感測器
深度睡眠＋串口喚醒，溫室與環境感測節點長時間運作。

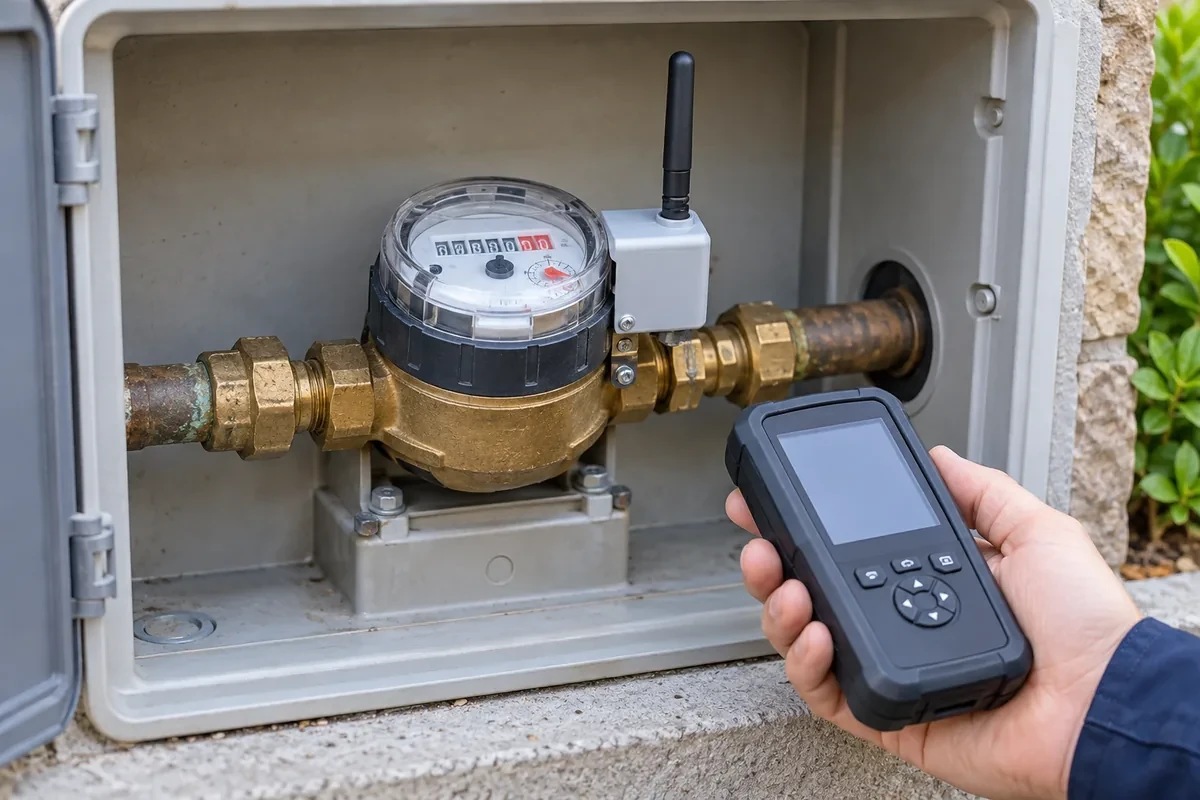

表計資料回傳
電壓偵測掌握電池狀態，表計設備定時回報、維護次數大幅減少。
無線輸入設備
適用遙控車、無線搖桿、滑鼠與鍵盤等輸入裝置。
無線音訊與對講
最高 2Mbps 空中速率，支援無線喇叭、耳機與對講機等產品。
系統架構與整合步驟
- 以 2.5–3.6V（典型 3.3V）供電，UART 訊號電平與供電一致。
- MCU 的 TX 接模組 DATA IN、RX 接模組 DATA OUT，共地連接 GND。
- 兩端設定相同頻道與韌體參數，即可透明收發資料。
- 需要省電時進入深度睡眠，由串口喚醒；利用電壓偵測監控電池。
- GPIO0–GPIO3 可依需求規劃指示燈、按鍵或控制功能。

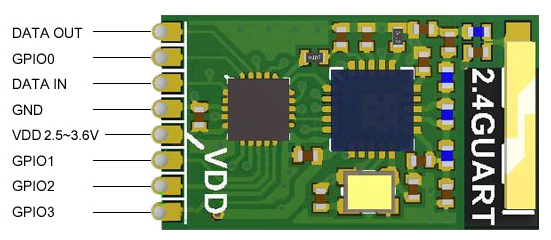

| 訊號 | 說明 |
|---|---|
| DATA OUT | UART 資料輸出（接 MCU RX） |
| GPIO0 | 通用 I/O |
| DATA IN | UART 資料輸入（接 MCU TX） |
| GND | 接地 |
| VDD | 電源 2.5–3.6V |
| GPIO1 | 通用 I/O |
| GPIO2 | 通用 I/O |
| GPIO3 | 通用 I/O |
技術規格
| RF | |
| 頻率範圍 | 2.400 – 2.4835 GHz |
|---|---|
| 調變方式 | GFSK |
| RF 頻道 | 128（跳頻） |
| 輸出功率 | 6 dBm（可設定 −13 ～ 6 dBm） |
| 空中速率 | 250 kbps – 2 Mbps |
| 接收靈敏度 | −88 dBm @1 Mbps；−85 dBm @2 Mbps |
| 天線 | 內建 SMD 陶瓷天線 |
| 介面 | |
| 資料介面 | UART（DATA IN／DATA OUT） |
| GPIO | GPIO0 – GPIO3 |
| 資料緩衝 | 3 組獨立 32 bytes TX／RX FIFO |
| 封包處理 | 自動數據包處理 |
| 其他 | 串口喚醒、電壓偵測 |
| 電源 | |
| 供電電壓 | 2.5 – 3.6 V（典型 3.3 V） |
| 發射電流 | 13 – 26 mA（−13 ～ 6 dBm） |
| 接收電流 | 18 mA |
| Standby 電流 | 4 mA |
| 深度睡眠電流 | 9 µA |
| 機構與環境 | |

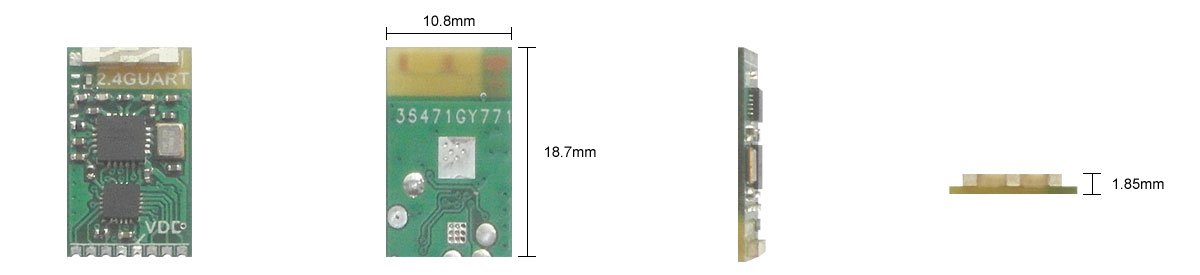

| 尺寸（長×寬×厚） | 18.7 × 10.8 × 1.85 mm |
2.4GHz 系列選型比較
| 型號 | 輸出功率 | 接收靈敏度 | 空中速率 | 介面 | 供電 | 尺寸 (mm) |
|---|---|---|---|---|---|---|
| TRW-24HP | 23±1 dBm | −95 dBm | 1–2 Mbps | MCU 數位介面 | 3.7–5.5 V | 22.2×17.7×3 |
| TRW-24G | 0 dBm | −90 dBm @250 kbps | 250 kbps / 1 Mbps | CE/CS/CLK/DATA 串列 | 1.9–3.6 V | 36.2×20.32×9 |
| TRW-24L01 | 5 dBm | −92 dBm @250 kbps | 250 kbps / 1 / 2 Mbps | SPI | 1.9–3.6 V | 22.7×15.3×3 |
| TRW-MCU24L01 | 5 dBm | — | 250 kbps / 1 / 2 Mbps | 內建 MCU・GPIO | 1.9–3.6 V | 23.5×17.5×4.8 |
| TRW-24C | +19 dBm | −106 dBm @10 kbps | 1.2–250 kbps | SPI | 2.7–3.3 V | 29.34×12.45×4 |
| TRW-2.4G06UART | 6 dBm | −88 dBm @1 Mbps | 250 kbps–2 Mbps | UART | 2.5–3.6 V | 18.7×10.8×1.85 |
常見問題 FAQ
- 如何發揮跳頻與多頻道優勢？
- 128 個頻道可彈性配置，兩端採相同頻道與韌體設定即可穩定傳輸，抗干擾能力佳。
- 如何延長電池使用時間？
- 模組支援深度睡眠與串口喚醒，平時省電待命、需要時即刻收發；搭配電壓偵測功能，電池管理更省心。
- 需要外接天線嗎？
- 不需要，模組內建 SMD 陶瓷天線，請避免天線區域上方與周圍鋪銅或金屬遮蔽。
- 需要 433 或 915MHz 版本嗎？
- 可比較 TRW-CM400-20UART，依部署頻段與設備需求選用。
- 可以提供樣品嗎？
- 可提供樣品評估，韌體參數與 GPIO 功能可依需求訂製。
導入 TRW-2.4G06UART，讓產品立即連網
文星電子 1999 年起專注 RF 無線模組設計製造，提供選型建議、樣品與量產支援。
