5.8GHz 雷達模組馬桶

型號:
RADAR5.8G Toilet

文星電子2022年11月發表RADAR5.8G Toilet(Dopple)遠距離省電型人體移動偵測模組系列。RADAR5.8G Toilet為5.8GHz合法ISM波段,利用電波反射原理設計人體偵測,因人體移動產生都普勒中頻效應,在電路設計取其中頻,透過DSP偵測中頻變化,便可知道是否有物體移動而觸發。大大節省使用者後續應用的成本。偵測距離長達10米,工作電壓最低2.1V,功耗電流僅需90uA。

FEATURES

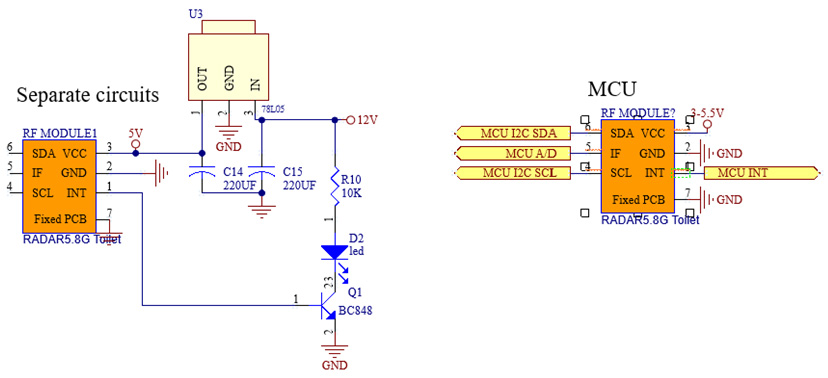

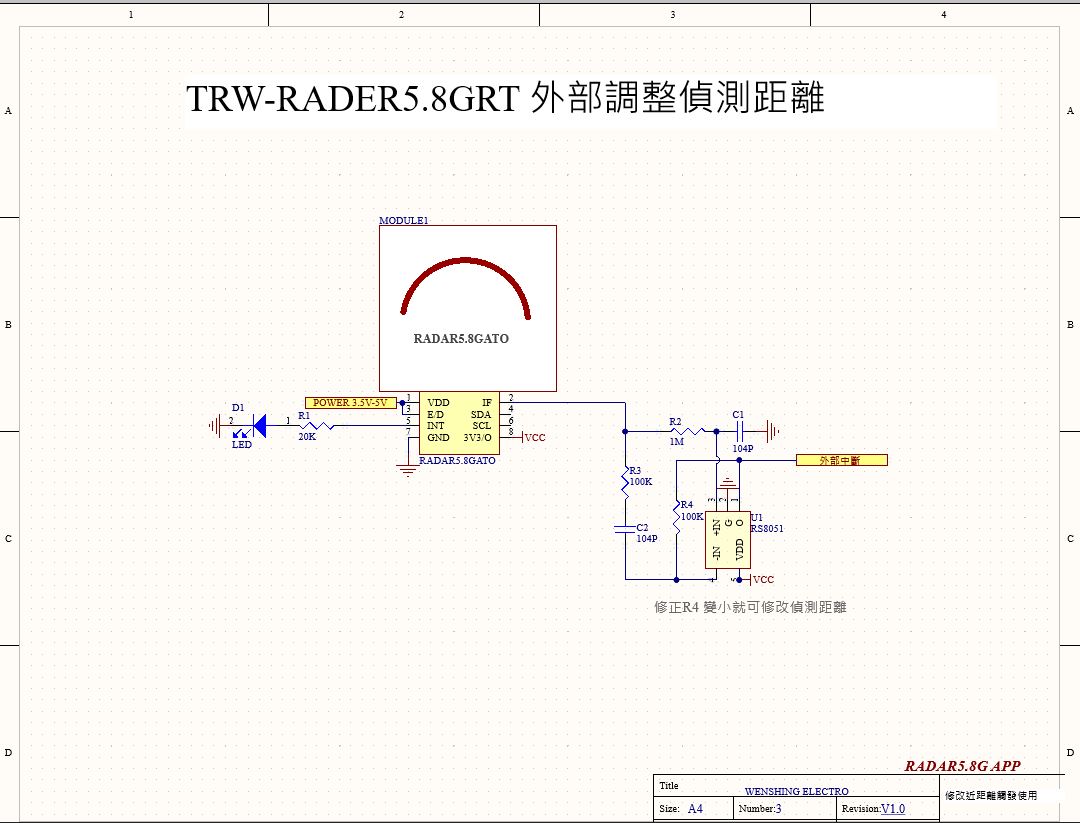

APPLICATION DIAGRAM


/upload/202211281705217176.jpg



VersionDateChanges
V1.012022/11/231st. Edition




DC Electrical Characteristics

Parameter

Specification

Unit

Min.

Typ.

Max.

Frequency Range

5725

5800

5875

MHz

IF Frequency Range

1



40

Hz

Transmit power

-20



-5

dBm

Supply Voltage, VDD

2.1



5.5

V

Current

110

uA


RADAR5.8G Toilet -X-XX LIST

型號

LDO/LED Function

RADAR5.8G Toilet -1-XX

內置LDO,輸入5V,內部工作電壓3.3V,有LED燈號

RADAR5.8G Toilet -2-XX

內置LDO,輸入5V,內部工作電壓3.3V,無LED燈號

RADAR5.8G Toilet -3-XX

無LDO,無燈號


RADAR5.8G Toilet -X-XX LIST

型號

 Tigger off-delay time

RADAR5.8G Toilet -X-01

觸發為HI,1秒後為LOW(標準品)

RADAR5.8G Toilet -X-15

觸發為HI,15秒後為LOW

RADAR5.8G Toilet -X-30

觸發為HI,30秒後為LOW

RADAR5.8G Toilet -X-60

觸發為HI,60秒後為LOW

PS. 觸發後延遲時間過程如有再被觸發,其時間會因此繼續延遲時間的長度。



本模組可外部宣告其他功能,有需要請需聯絡客服

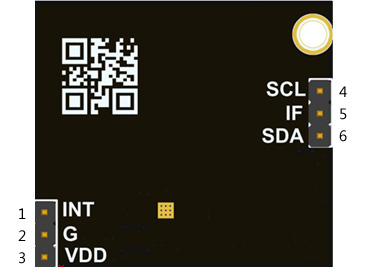

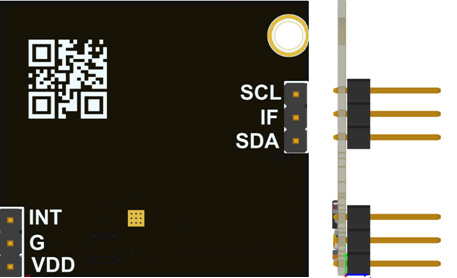

PIN ASSIGNMENT





Pin

Name

I/O

Description

1

INT

OUT

有物體或人員移動即觸發,輸出HI電位,不用時空接

2

GND

POWER

Power Supply GND

3

VDD

POWER

Power Supply 3.5~5.5V(內部LDO為3.3V)

4

SCL

I/O

I2c介面,不用時懸空,或接GND

5

IF

I/O

中頻信號0~40Hz,外部判定信號用,不用時空接

6

SDA

I/O

I2c介面,不用時懸空,或接GND

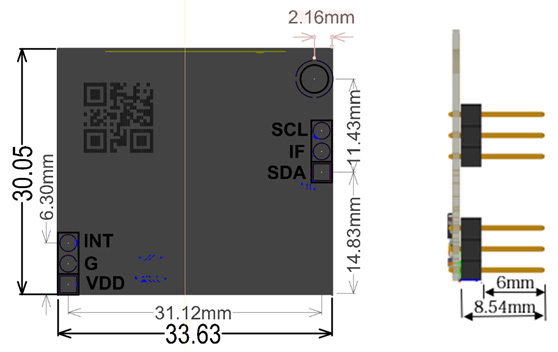

DIMENSIONS




*標準品PCB螺絲銅柱為m2螺絲,亦可特定m3螺絲。



APPLICATIONS
