主頁 > 產品 > 定位系統 > RTLS定位產品 > RTLS UWB精準定位模組

RTLS UWB精準定位模組

型號：
WS-UWB-22DBAB

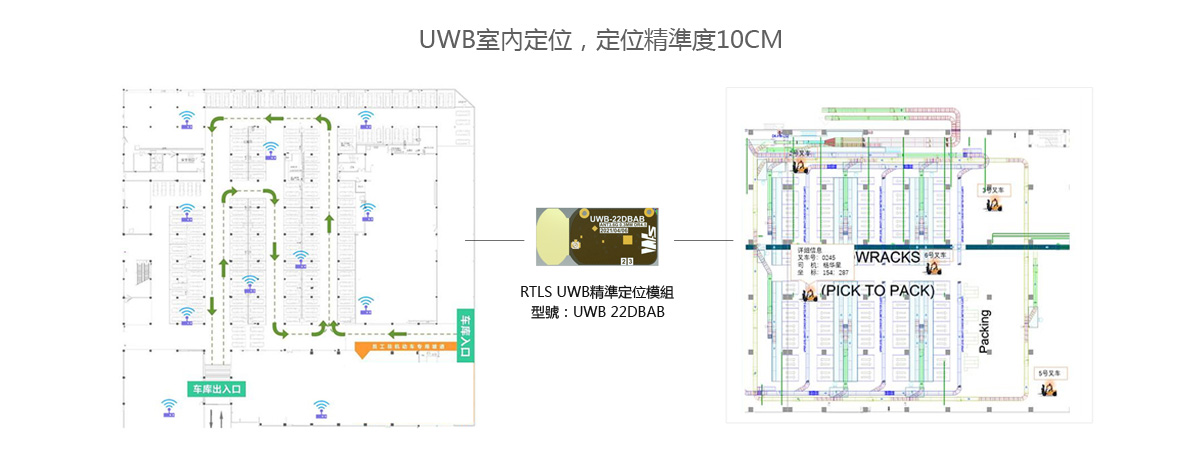

文星電子於2021年4月發表RTLS UWB精準定位模組（型號：UWB-22DBAB），解決室內無法接收GPS信號而無法定位的問題。

因定位技術使用最多的莫過於導航定位，但卻無法應用於室內定位，基於室外衛星定位技術無法正常使用於室內，

為解決此一困擾，特別研發此款應用於室內定位RTLS UWB精準定位模組，

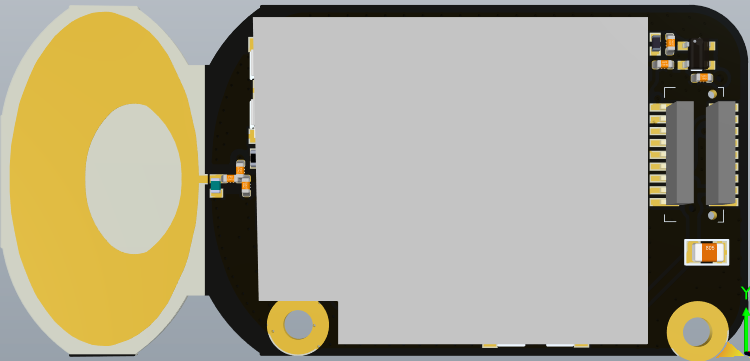

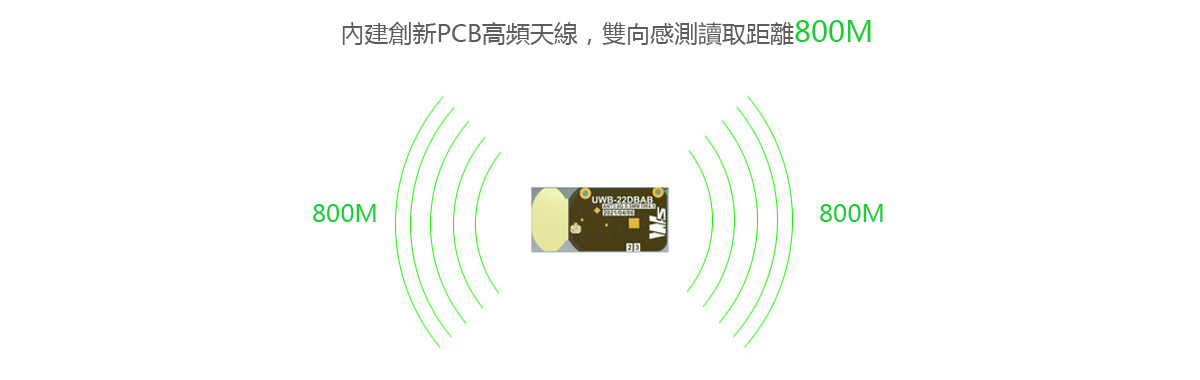

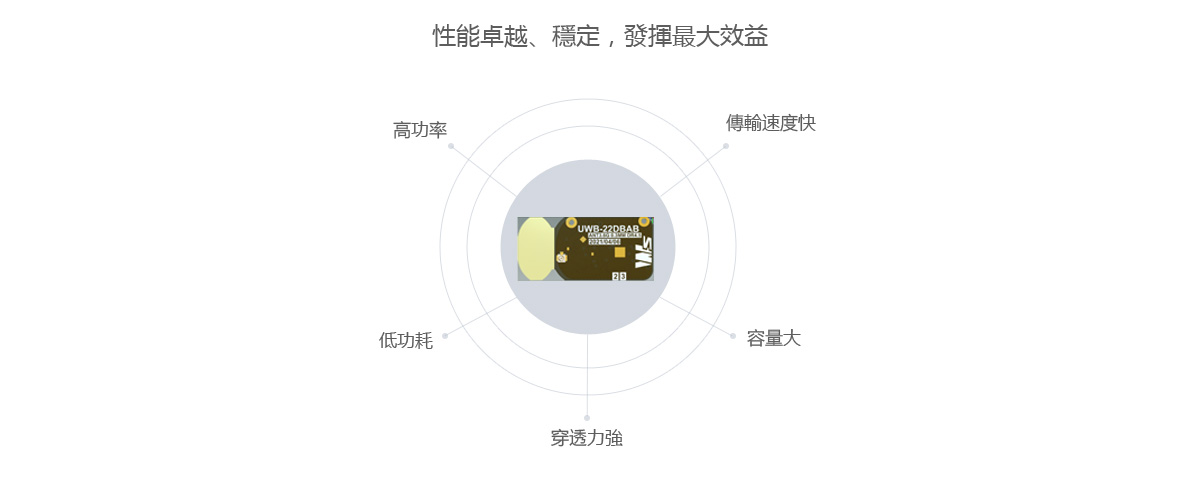

雙向感測以確保高精準度，誤差在10CM以內；高功率、低功耗；穿透力強；容量大、傳輸速度快。文星電子天線設計採用創新PCB高頻天線內置於模組，用戶可快速導入產品，距離達800M以上（空曠區），廠區佈建不須多點安裝，節省成本、發揮最大效益。

應用範圍

●  遙控飛機

●  無人車

●  叉車定位

●  物品定位

●  車輛防盜

●  土石流監測

●  建築物監測

●  吊塔自動定位

●  港口吊櫃自動化

●  醫療設備

●  定位基站

產品特點

●  高功率 -9dBm(MHz)

●  定位精準度10CM

●  內置天線

●  TDOA定位

●  整合MAC支援功能

●  高穩定TCXO晶振

●  超遠距離800米

●  雙向通訊





● 低功耗

●  5V低工作電壓

●  23*50mm超小尺寸

●  TTL UART通訊介面






Parameter

Specification

Unit

Condition

Min.

Typ.

Max.

Frequency Range

3744



4243.2

MHz



Transmitted    power



-9



dBm

MHz

Data Rate

110



6800

Kbps


Adjacent Channel
     (±12.5 kHz)



62



dBm



Supply Voltage, VDD

4.5



5.5

V

DC

Operating Temperature

-40


+80

°C

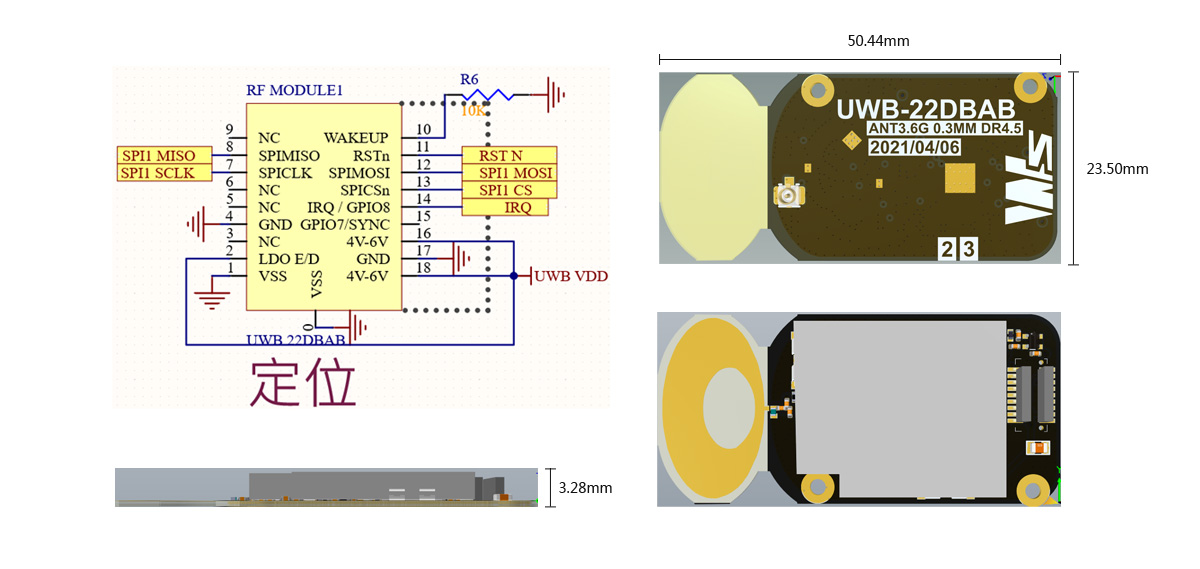

SPECIFICATION

產品規格



/upload/202201071802298082.jpg

FEATURES

產品特色








APPLICATION

應用範圍


/upload/202201101719137912.jpg
