20路I/O的組成與頻段版本
20路包含10個輸入與10個繼電器輸出，一機整合輸入偵測與輸出控制。系列提供RD-DI1000-4F、-4D與-9F多種頻段及GFSK／DSSS調變版本；供電10–28V、輸入偵測電壓DC 5–30V，適用範圍廣。
應用場域

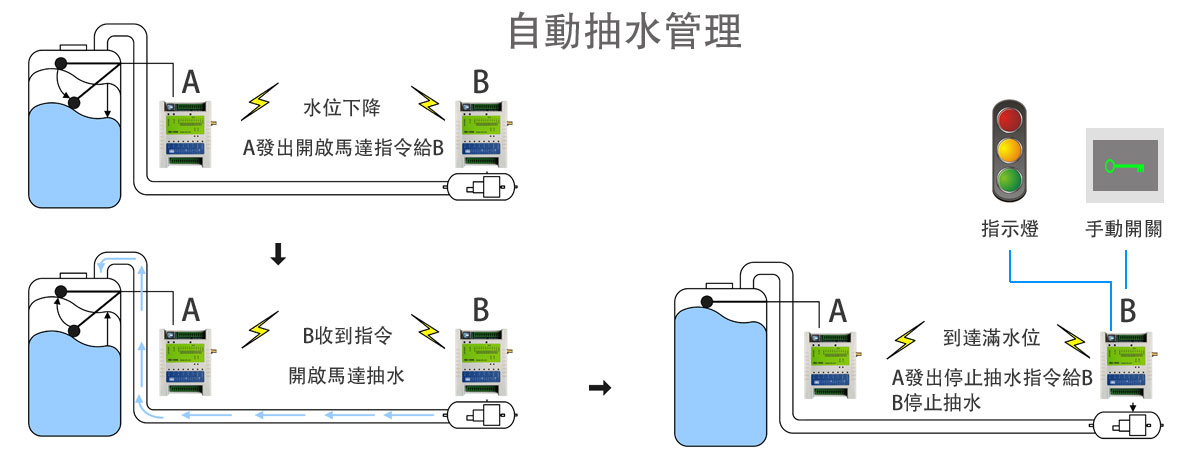

農業灌溉接點回傳、PLC訊號延伸、照明及設備開關控制、集中狀態監看。
常見問題 FAQ
點位如何配置？

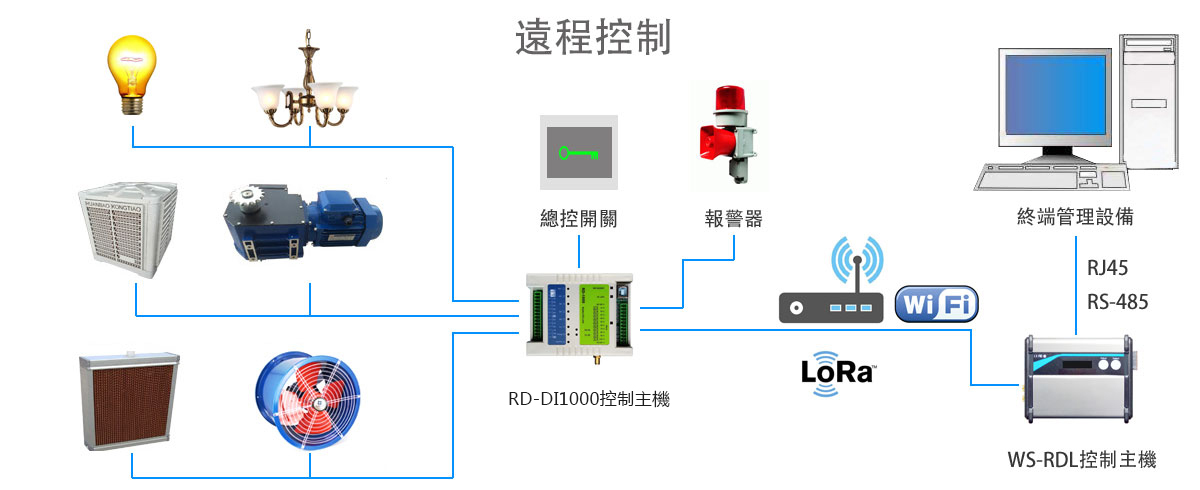

本機提供10個輸入及10個繼電器輸出，抽水機、照明、警報設備遠端開關一機搞定。
有哪些頻段版本？

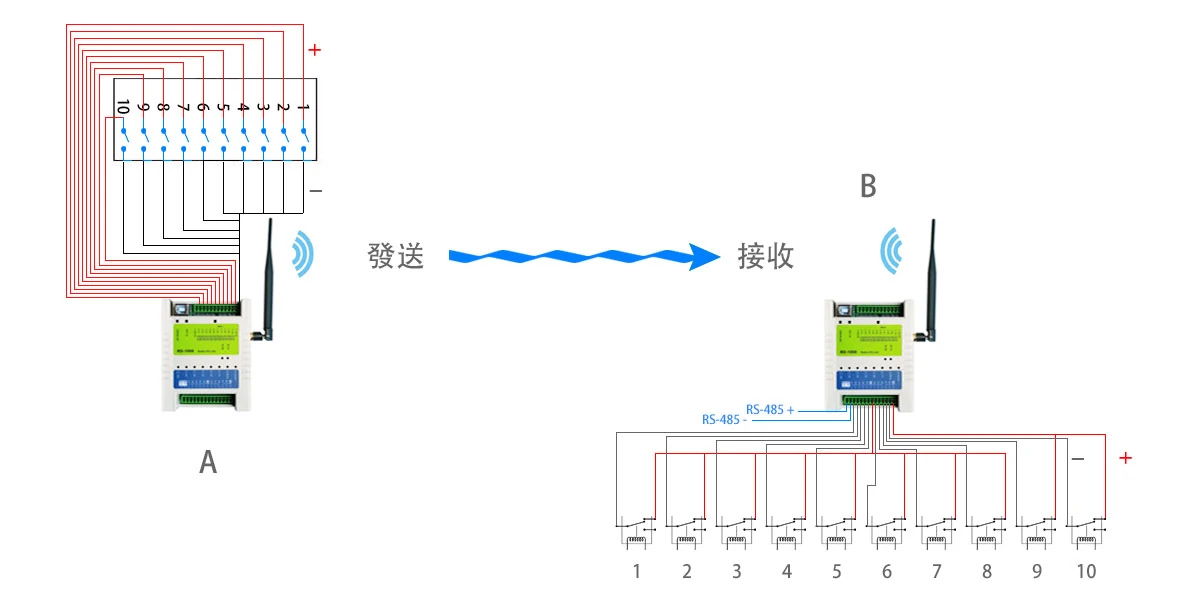

提供多種頻段與調變版本，同型號配對即可穩定通訊。
傳輸距離有多遠？
搭配合適天線與通訊速率，傳輸距離最遠可達10公里，跨廠區、農場、水利設施遠端控制輕鬆實現。

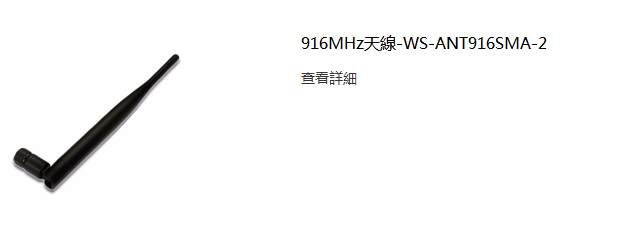

相關產品與選型
應用範圍

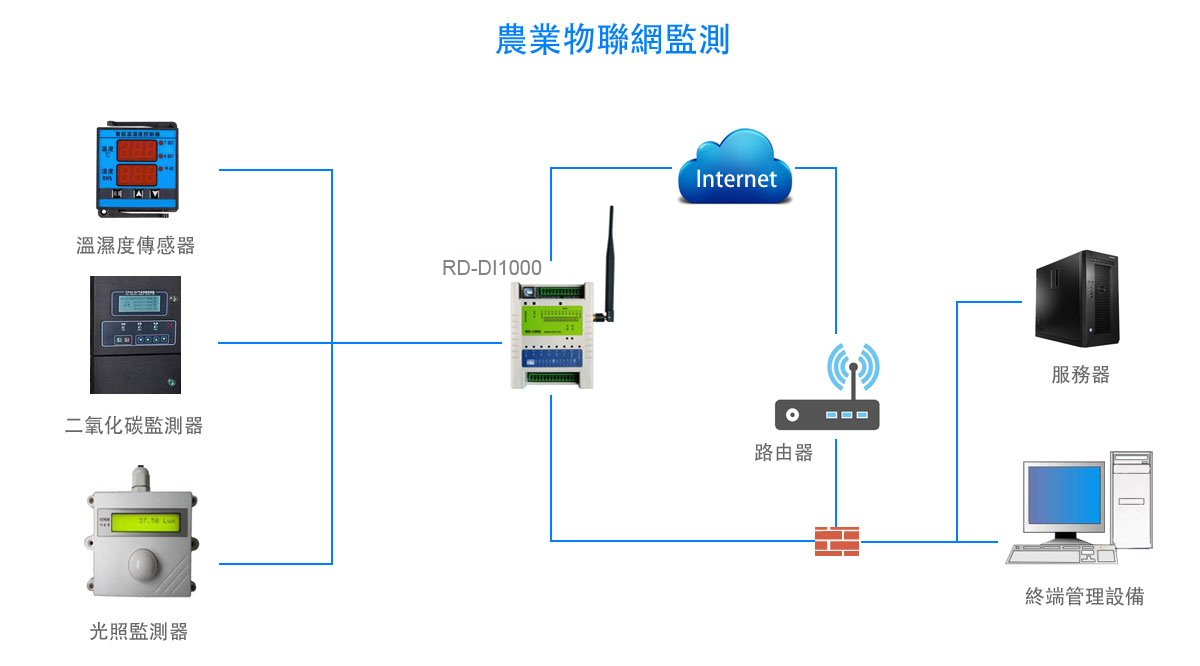

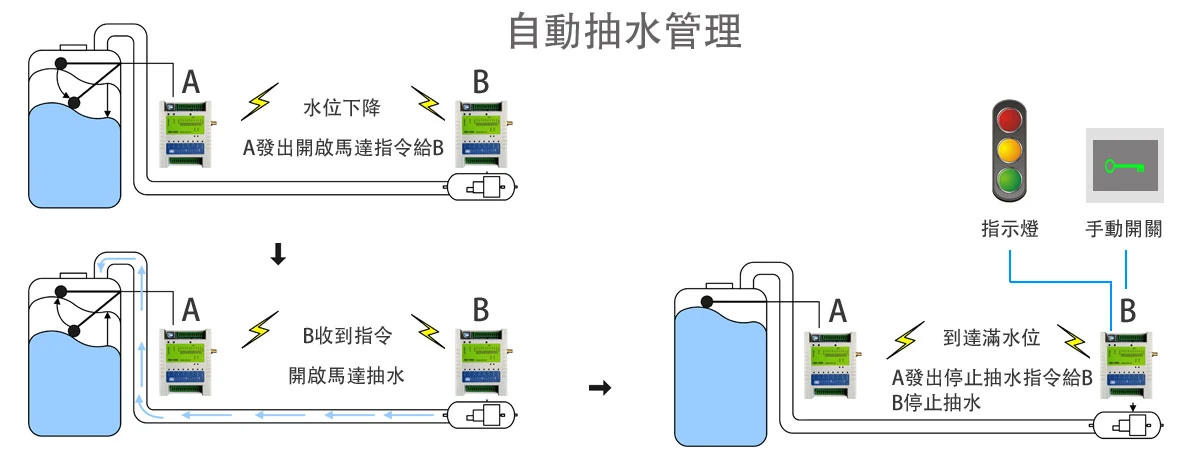

● 農業現代化灌溉
● PLC無線數據傳輸
● 遠距離防盜器
● 無線馬達控制
● 路燈控制
● 無線燈控
● 大樓自動化管理
● 無線數據傳輸

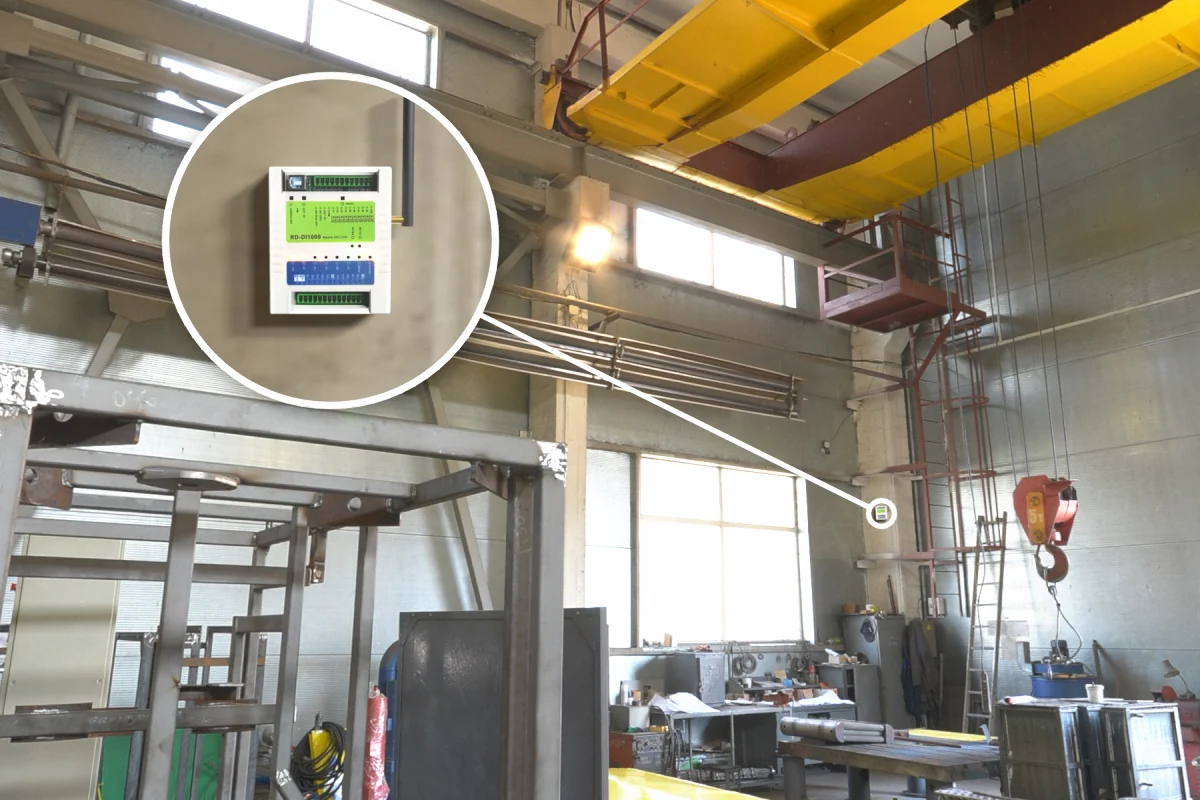

● 天車遙控
● 無人車控制
產品特點
● 10公里以上無線遠距離控制
● 10個繼電器輸出接點
● 10個輸入偵測接點
● 寬廣的輸入電壓範圍
● 具備RS-485 & USB通訊介面
● 信號強度指示燈
● 採用32位元ARM核心
● 超高無線接收感度-130dBm
● 超高無線發射功率32.5dBm
● 無線展頻/GFSK通訊模式
● 絕佳的抗干擾
● 多種控制模式

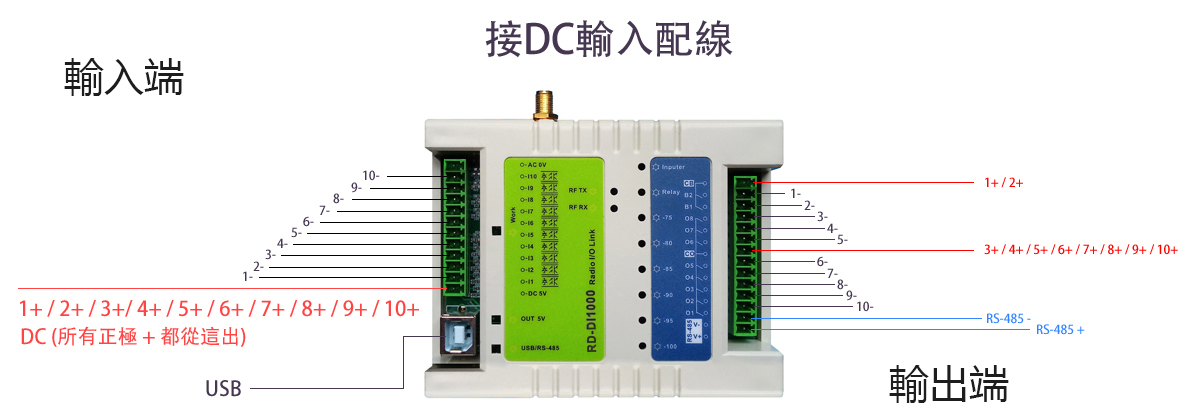

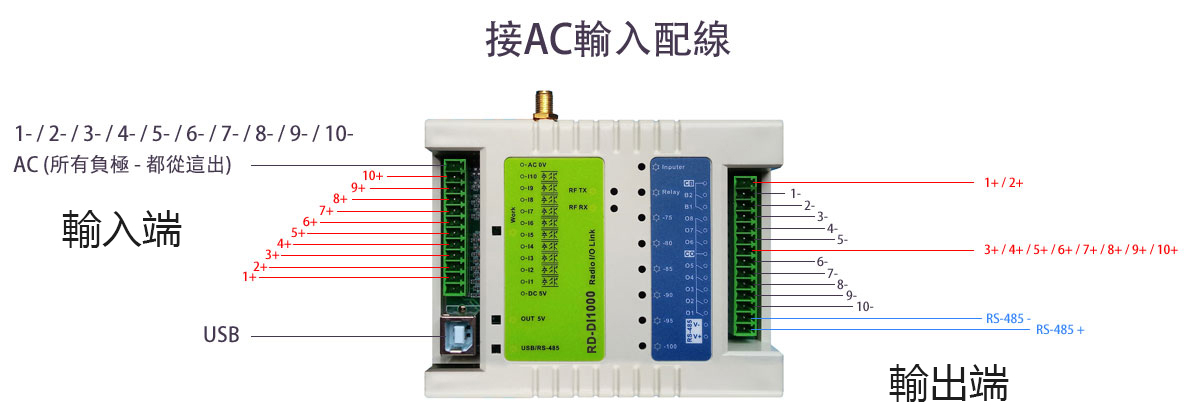

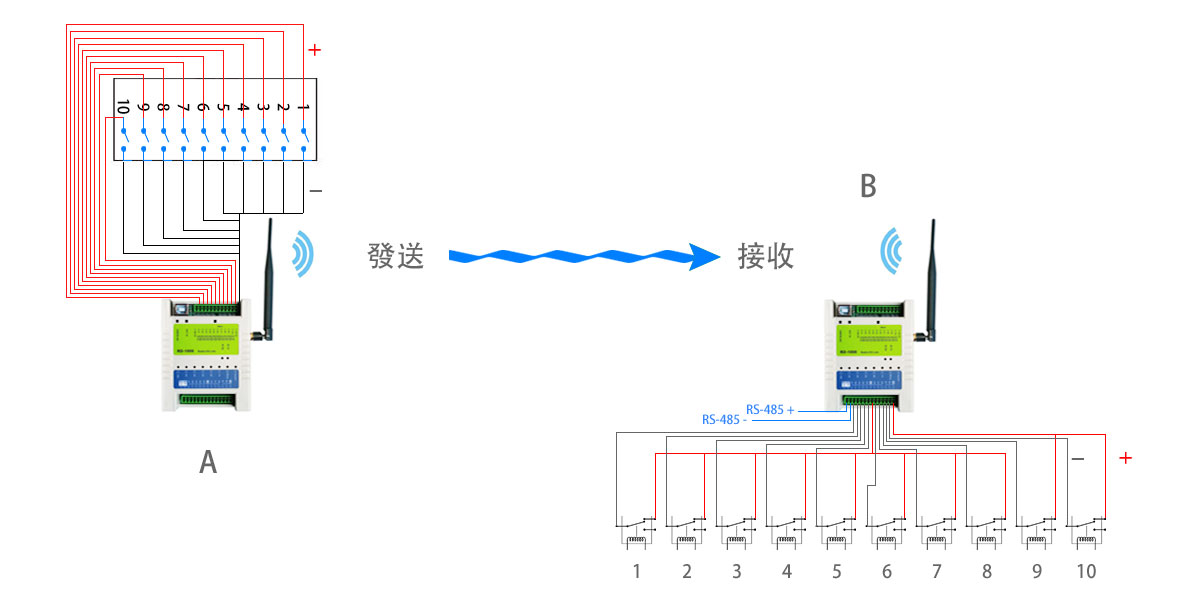

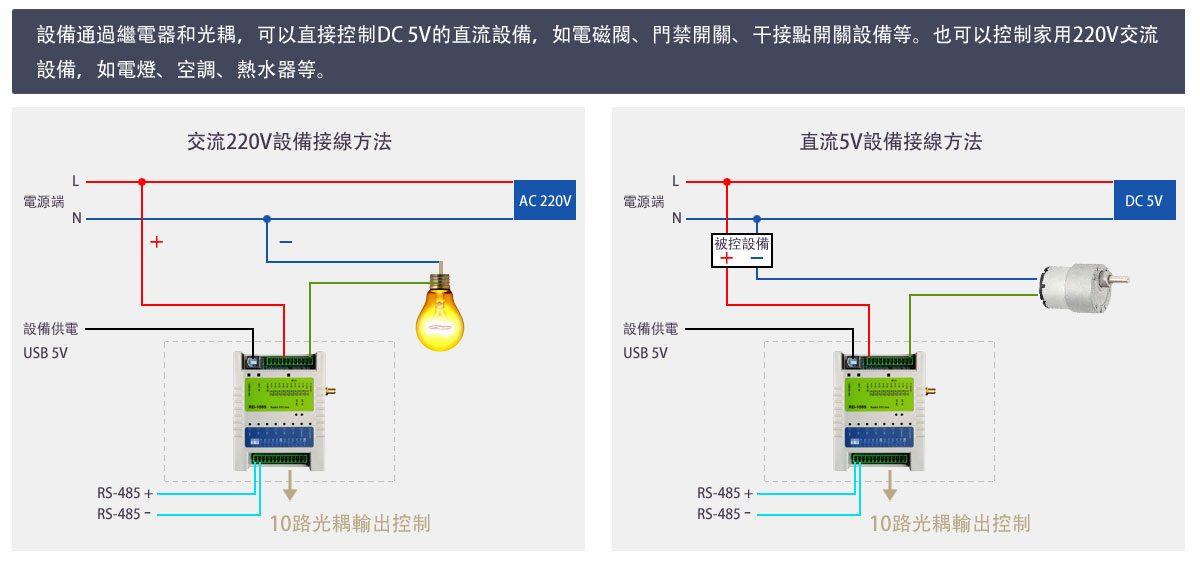

INTERFACE
輸出介面

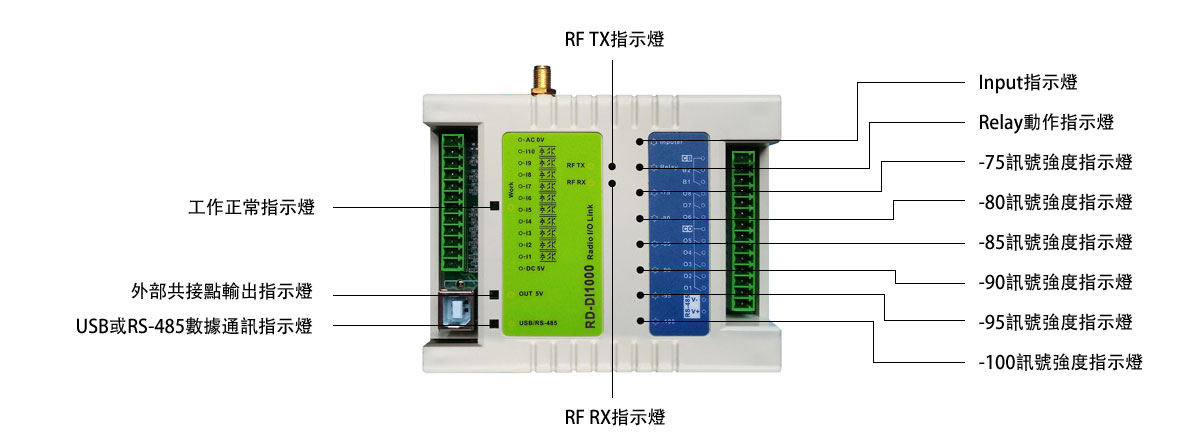

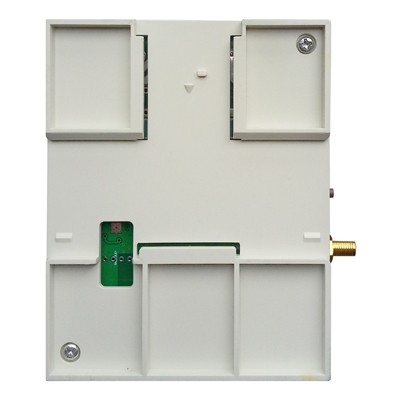

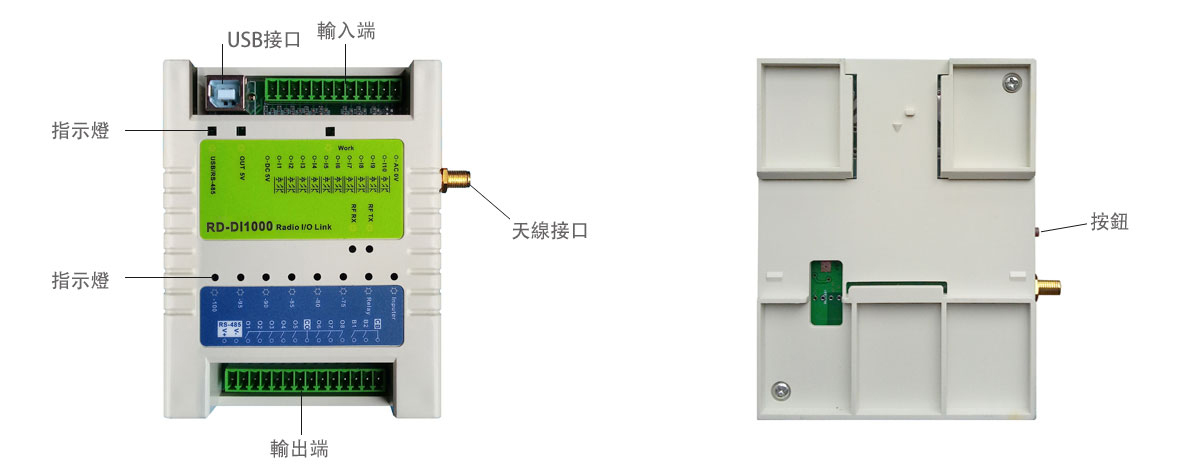

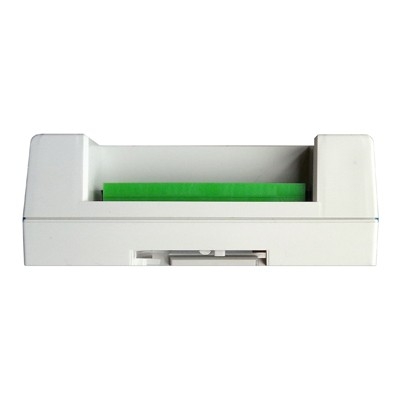

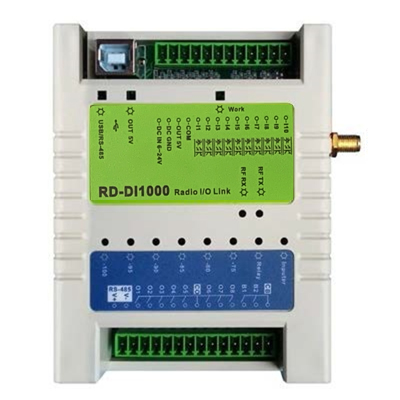

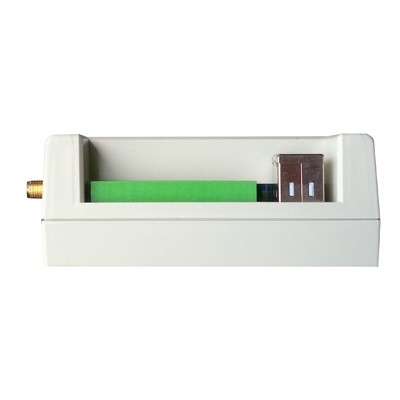

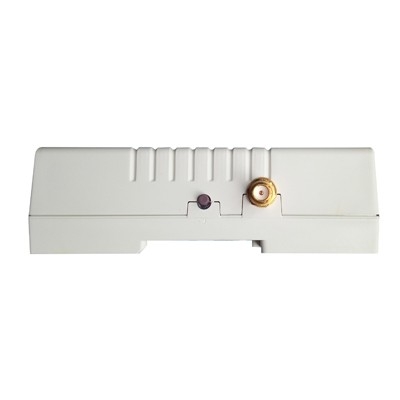

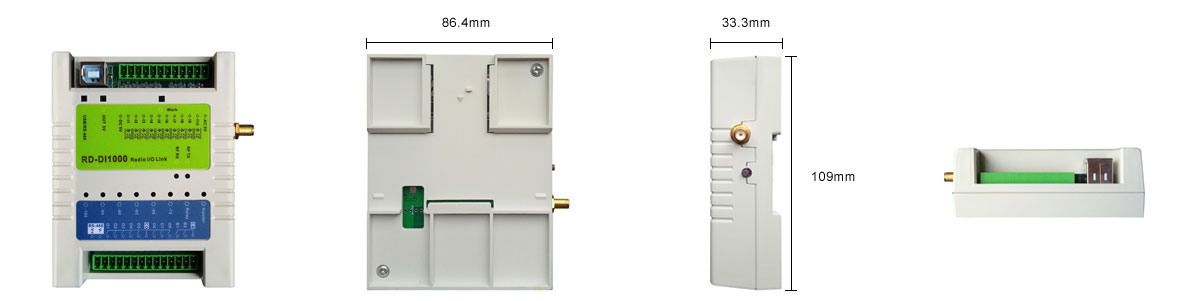

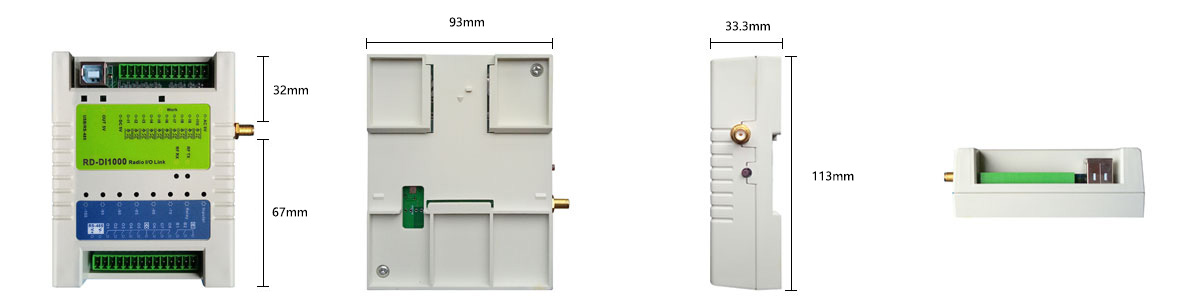

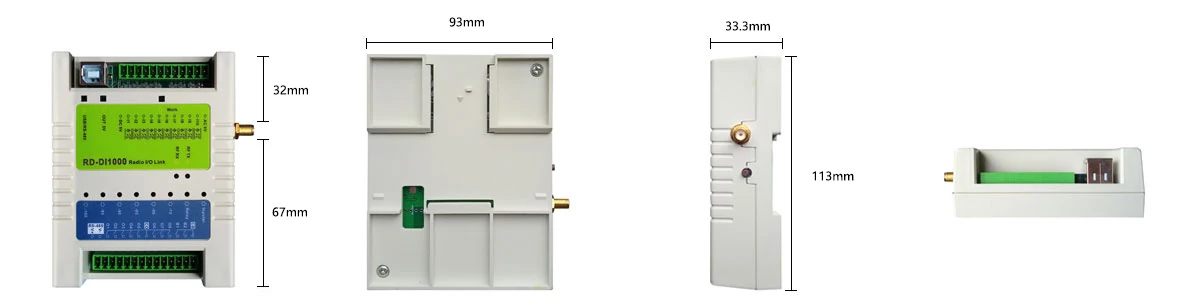

APPEARANCE
產品外觀

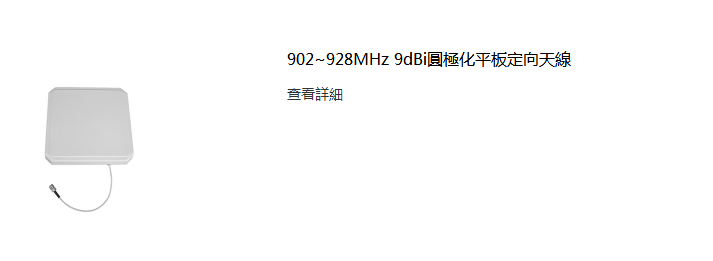

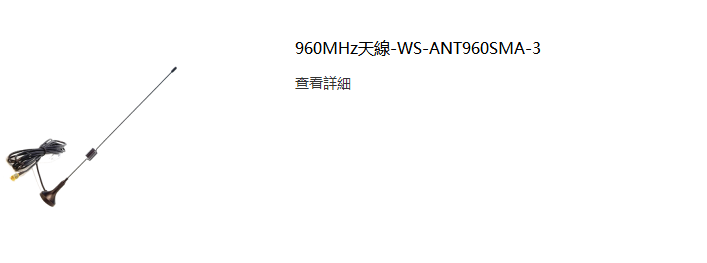

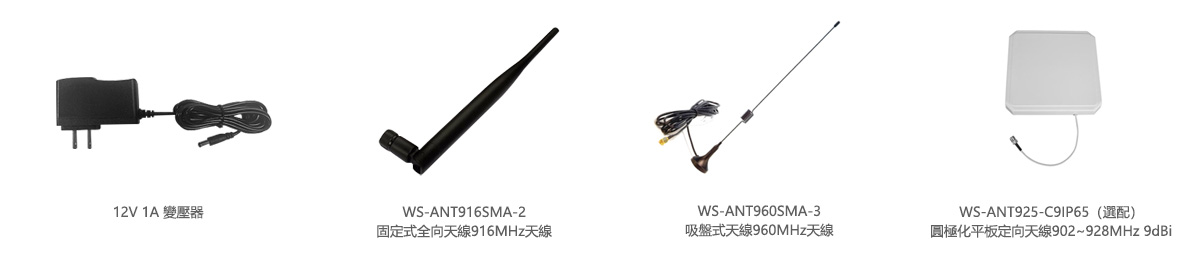

ACCESSORIES
配 件
產品型號對照
No. | 產品型號 | 規格 | 概述 |
1 | RD-DI1000-4F | 400～450MHz(790mW) (GFSK) | 較佳的穿透力 |
2 | RD-DI1000-4D | 400～450MHz(790mW) (DSSS) | 絕佳的抗干擾調變方式及較佳的穿透力 |
3 | RD-DI1000-9F | 902～928MHz (1800mW) (GFSK) | 大功率輸出及較佳的直射能力 |

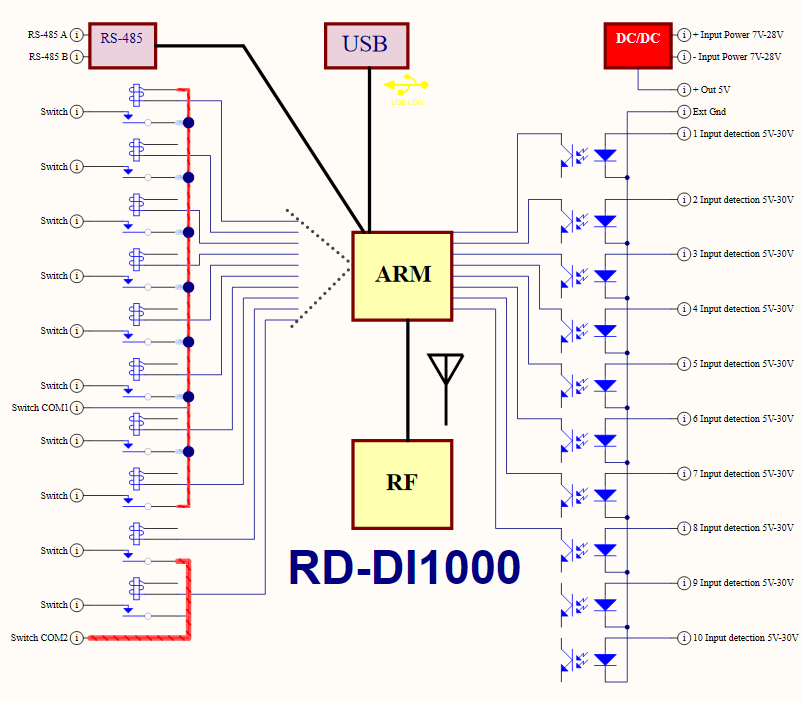

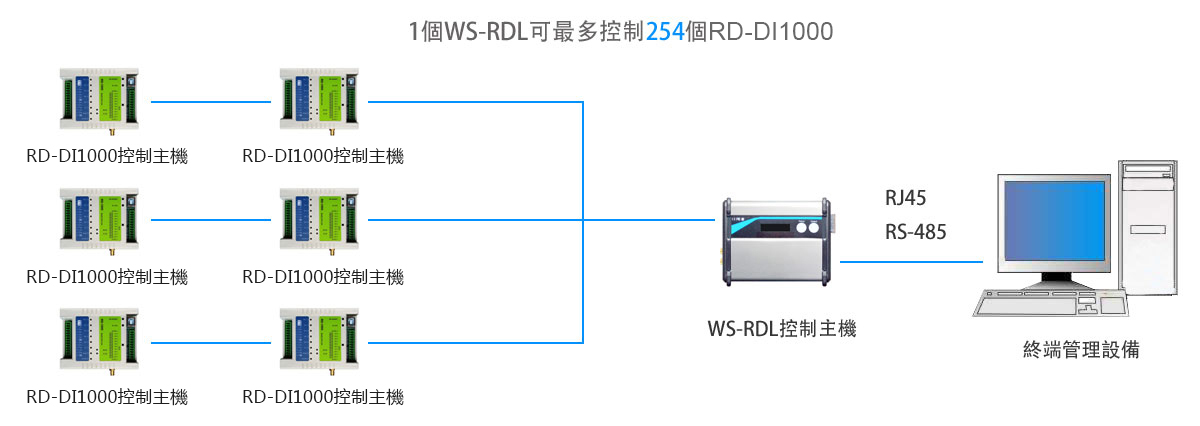

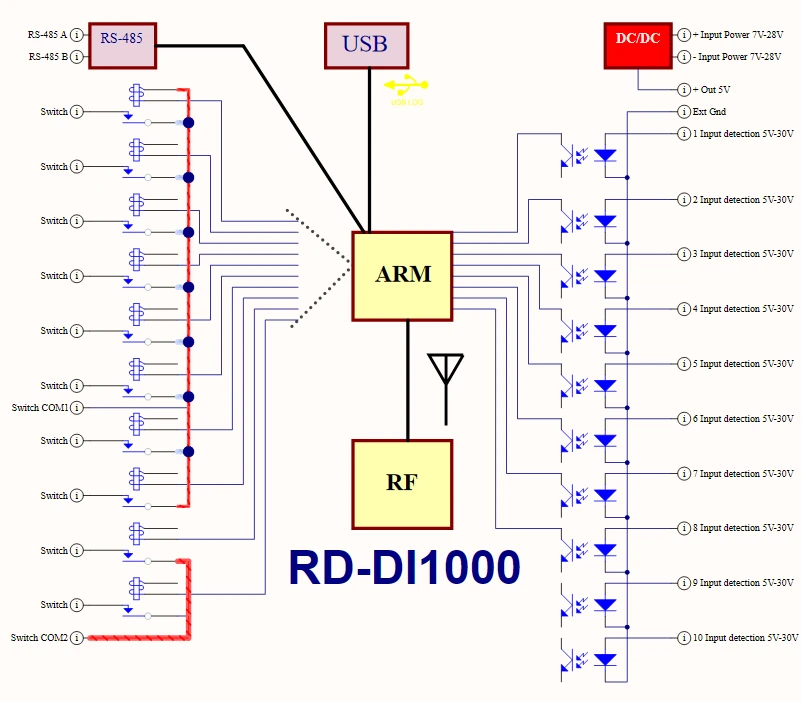

Functional Block Diagram

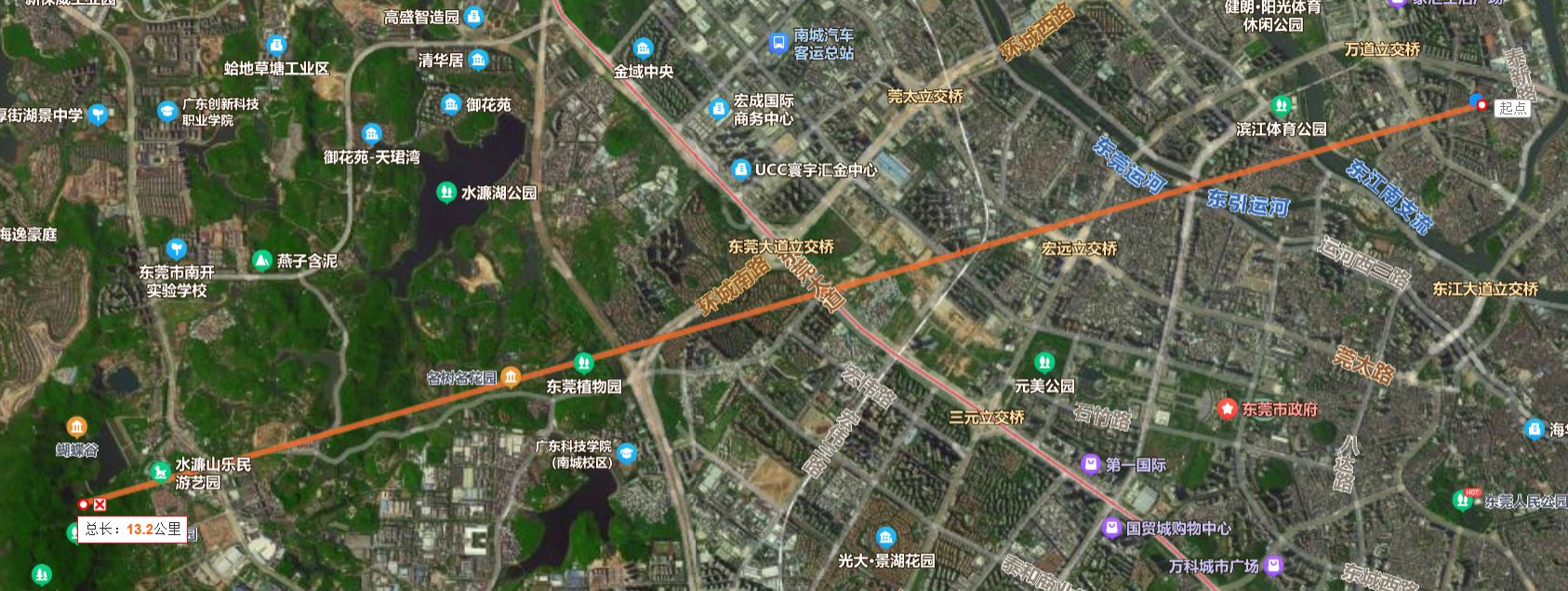

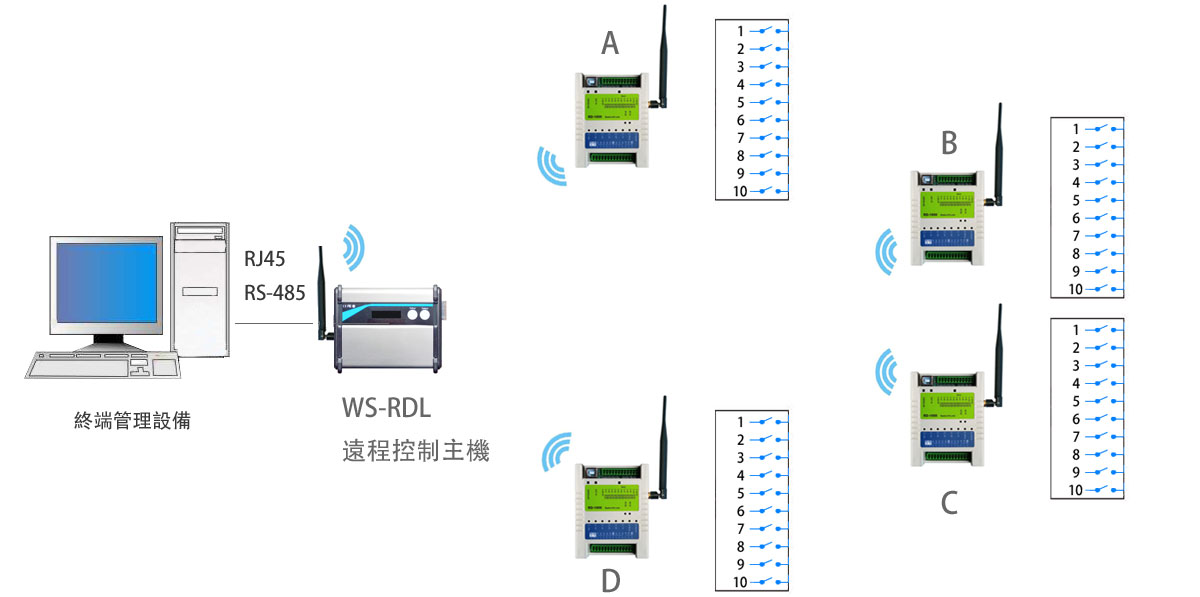

實測無線控制距離

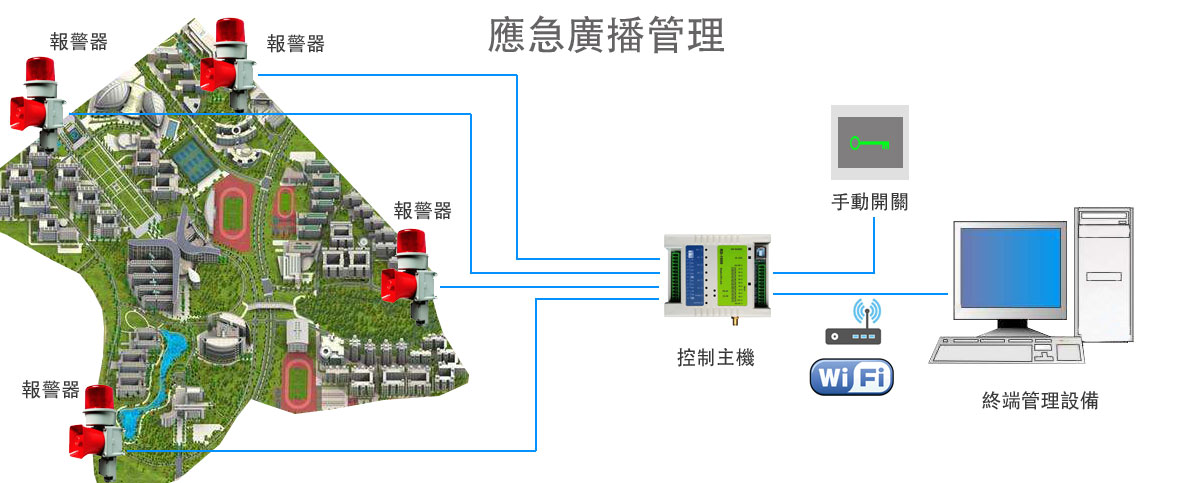

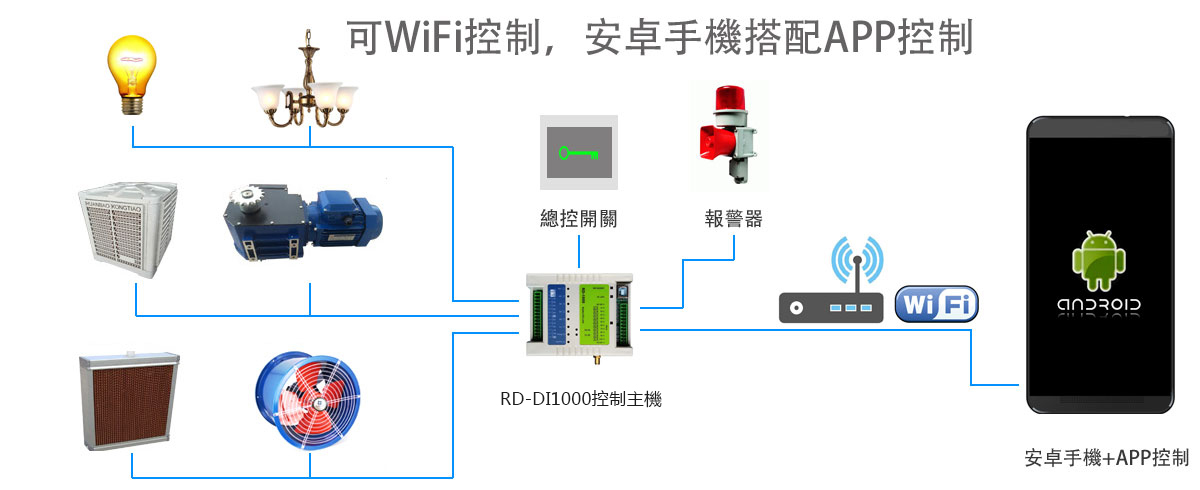

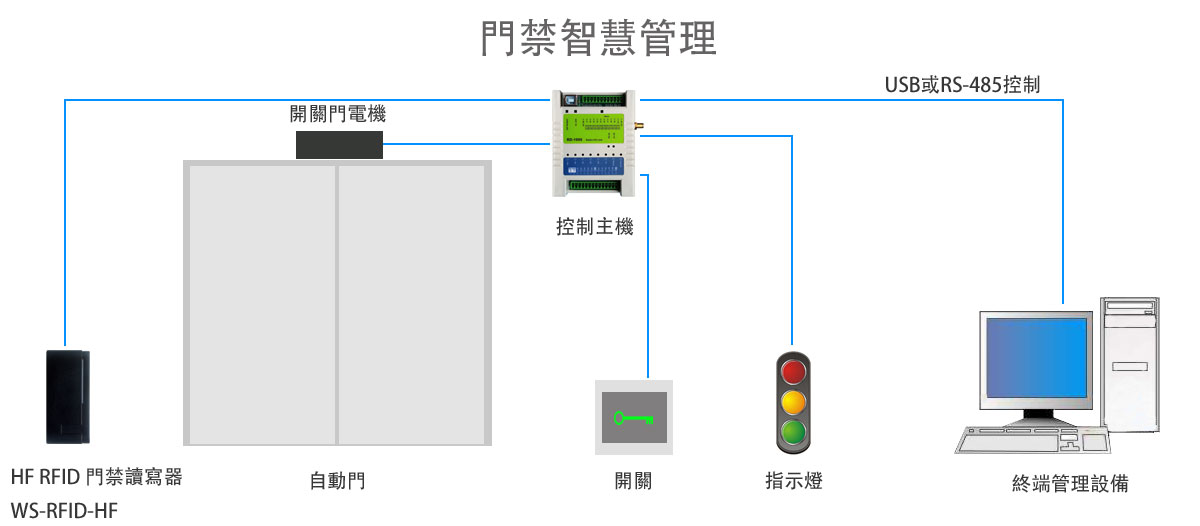

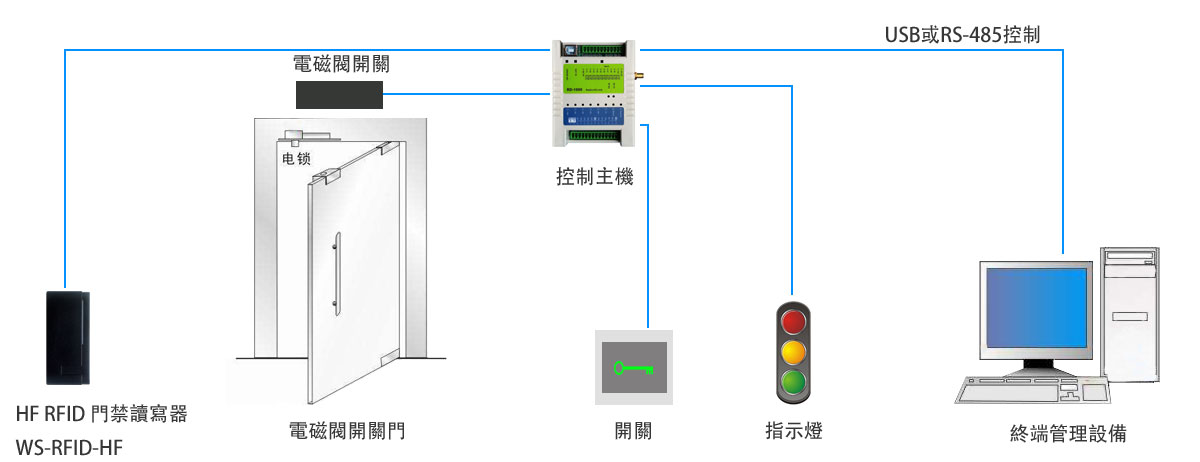

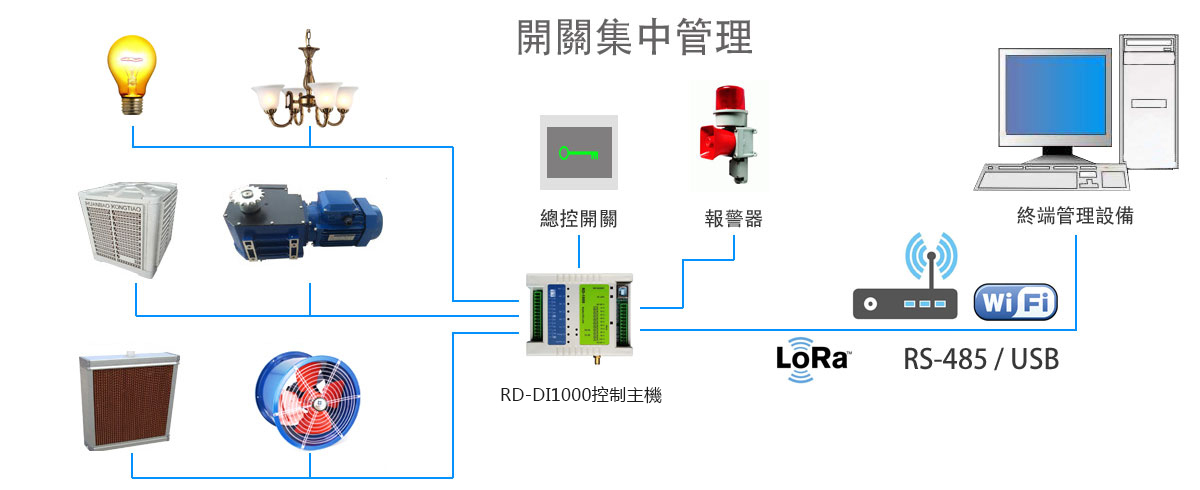

APPLICATION
應用範圍
SPECIFICATION
產品規格
l 通訊介面：RS-485 & USB Virtual Com Port (預設9600bps)
l 無線通訊速率：100bps-150Kbps(速率越低距離越遠)
l 繼電器：接點電壓240VAC、接點電流5A
l 輸入接點：偵測電壓DC 5～30V
l 工作溫度範圍：-10～60℃
l 儲存溫度範圍：-20～80℃
l 工作電壓範圍：10～28V
