IR 與 RS-485 版本選擇
| IR 版 | 紅外線遙控延伸；提供影像與音訊 |
|---|---|
| RS-485 版 | RS-485 控制延伸；專注影像與控制傳輸 |
| IR 電源適配器輸出 | DC 5V／1A |
| RS-485 電源適配器輸出 | DC 12V／1A |

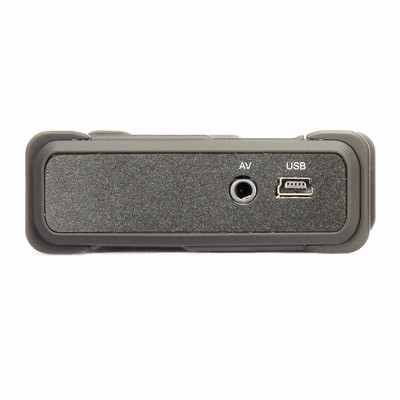

| 影音接孔 | 3.5mm；需使用相符接腳線組 |
兩版各配專用電源適配器，即插即用。RS-485 控制協定及速率可依需求設定，手冊提供 2400bps 配置範例。
影像與外觀規格
| 無線頻率 | ISM 2400～2483MHz 跳頻 |
|---|---|
| 格式 | PAL／NTSC |
| 最高影像 | 720 × 480／30fps；720 × 576／25fps |
| 編解碼 | H.263 |
| 一般延遲 | 手冊列約 300ms |
| 尺寸 | 87 × 72.5 × 26mm |
導入規劃

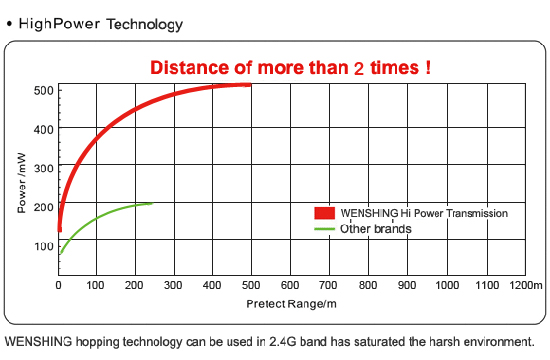

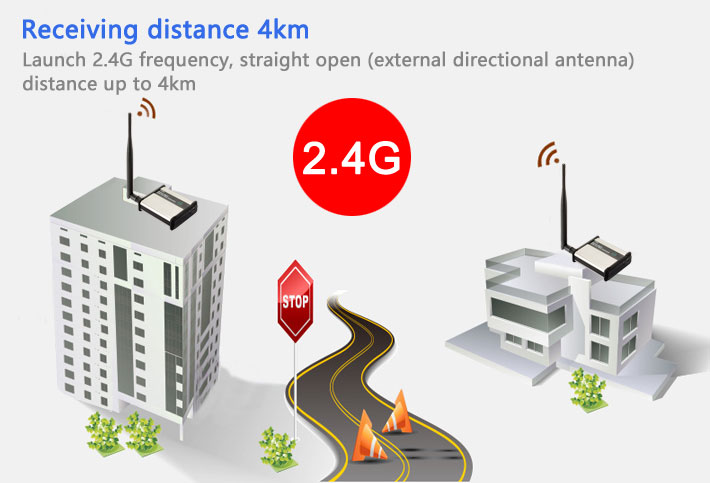

提供訊源格式、控制介面與安裝距離，即可規劃最佳配置。傳輸距離可達 500m，適合廠區與出入口影像延伸。HDMI 或 IP 設備可搭配訊號轉換器使用。

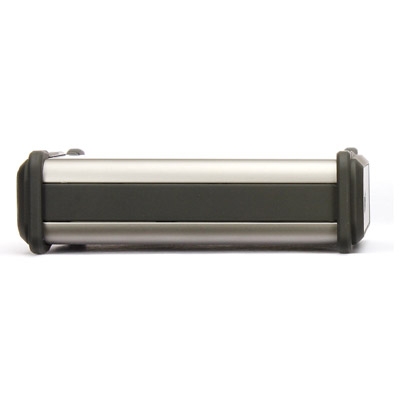

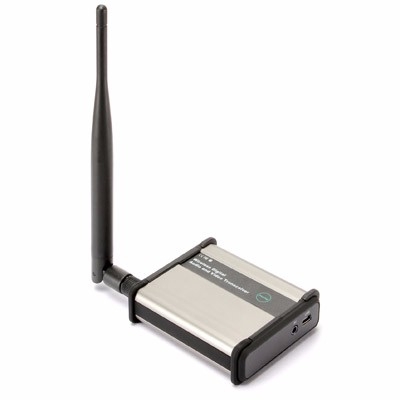

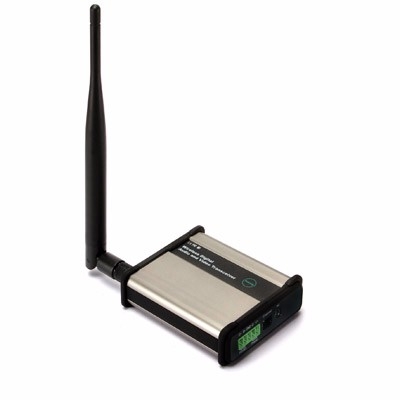

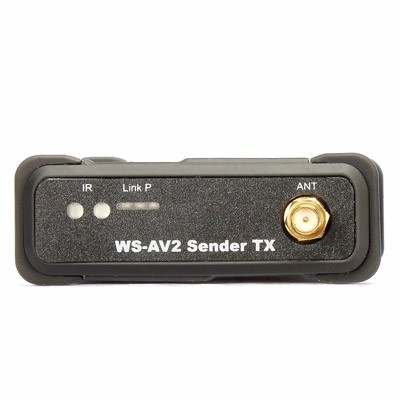

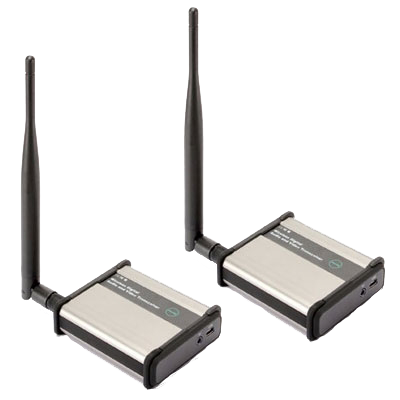

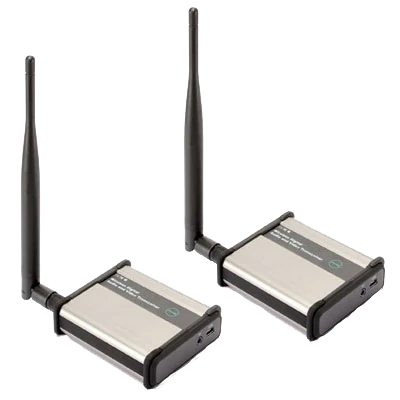

產品外觀
操作手冊
WS-AV2-IR Sender RX/TX / WS-AV2-485 Sender RX/TX 中文操作手冊（PDF）

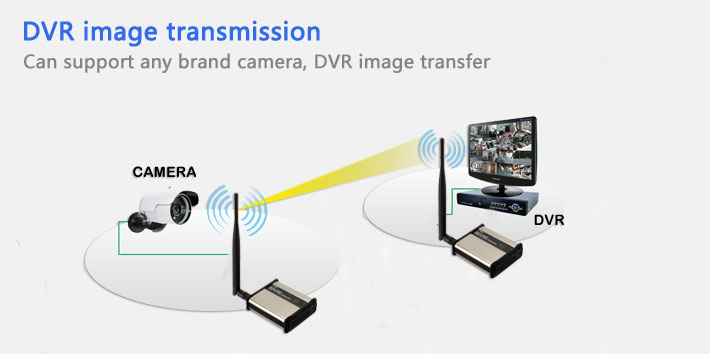

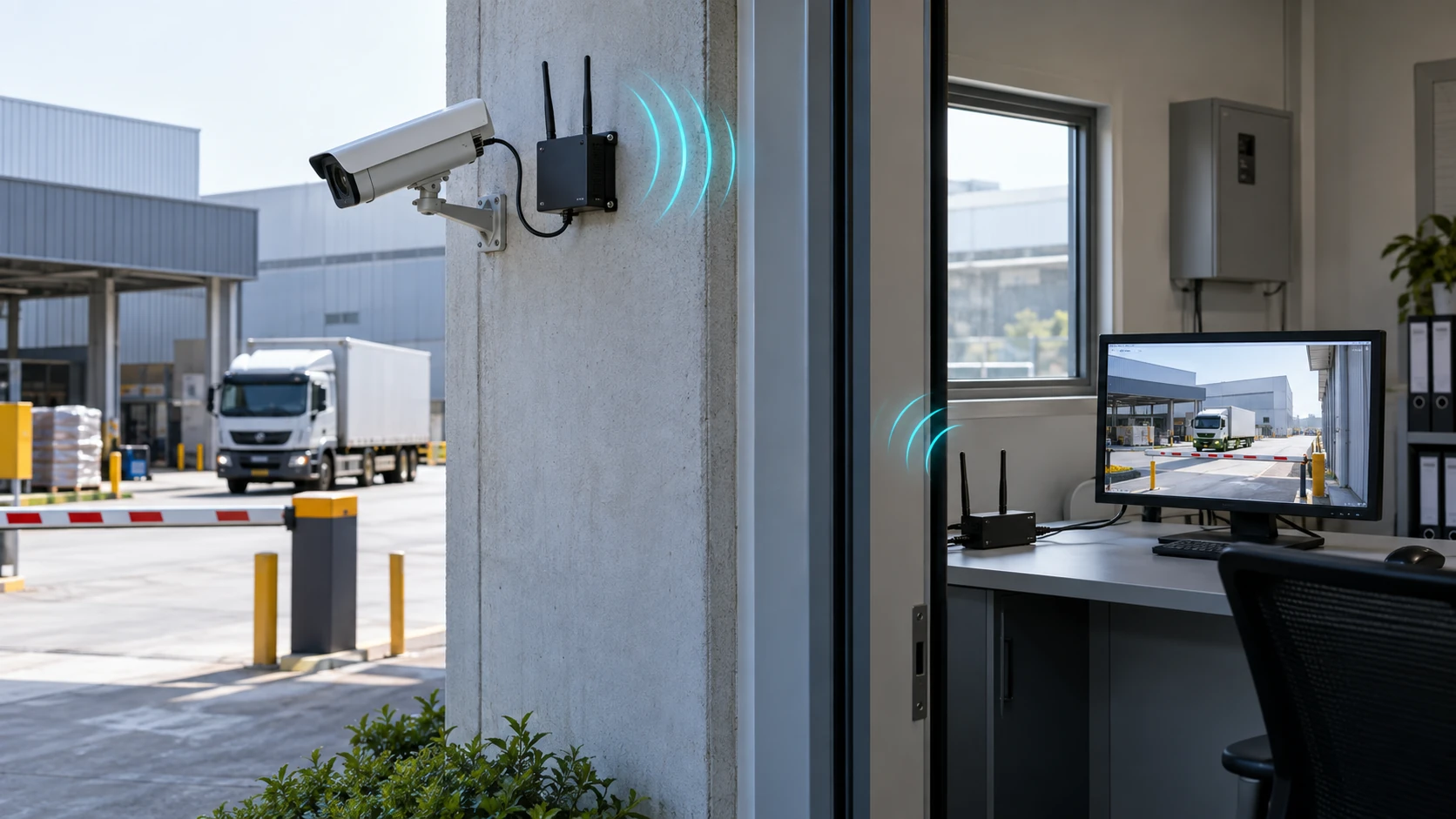

應用情境：出入口與卸貨區的無線影音／控制延伸
選型重點

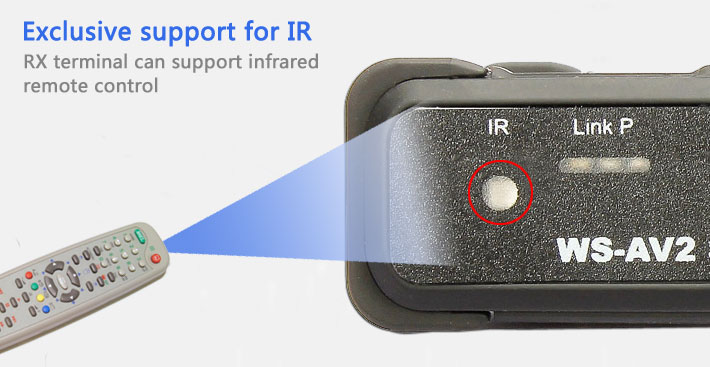

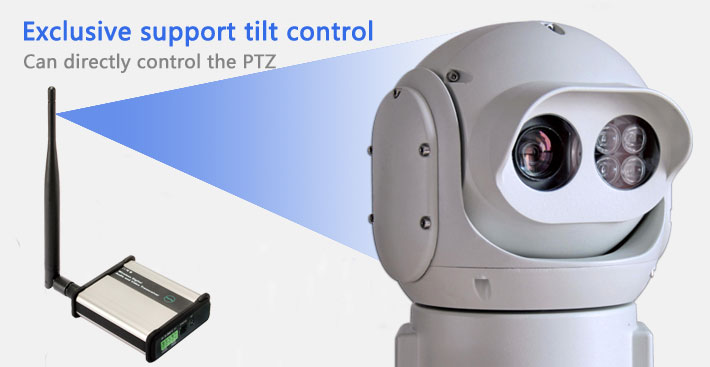

IR 版提供影音與紅外線遙控延伸；RS-485 版提供控制延伸。
可依現場訊源、顯示端與控制協定選配供電版本與 3.5mm 線組。
依現場視距規劃安裝位置，傳輸穩定清晰。
出入口與卸貨區無線影像監看應用，免拉線即可遠端掌握現場畫面。
