主頁 > 產品 > RFID系列 > UHF RFID讀寫器 > AGV與機器人UHF RFID讀寫器 WS-RFIDBY

AGV 與機器人用 UHF RFID 讀寫器 內建天線 讀距 5 公尺|工站地標・模具治具辨識

型號:
WS-RFIDBY

AGV 和機器人用的 UHF RFID 讀寫器,天線做在機身裡,一個盒子裝上車或工站就能讀,不用另外配天線。地上每個停靠點貼一枚標籤,車子到站讀到就確認位置;模具、治具上機時自動核對工單,裝錯當場發現。

讀取距離最遠約 5 公尺,輸出功率最高 30dBm 可調,調小只讀正下方的地標,調大可讀稍遠的治具。可直接接 12~24V 工業電源。依控制端選網路或 RS232/RS485 版本,PLC、工業電腦都接得上,另附中英文指令手冊和接線圖。支援 EPC Gen2 標籤,頻段 902~928MHz。

讀寫器裝在車上或工站旁,讀到標籤就把結果交給 AGV、PLC 或工業電腦,由控制端決定停車、轉向或登記工序。

UHF RFID 讀寫器|關鍵特性

  • 天線內建
    一個盒子裝上就能讀,不用另外配天線。
  • 寬電壓供電
    直接接 AGV 或機台的工業電源。
  • 功率可調
    調小只讀正下方的地標,調大讀遠一點的治具。
  • 三種介面
    網路、兩種序列埠版本,對應不同控制端。
  • 指令文件齊全
    中英文指令手冊、接線圖,上機整合快。

用在哪裡

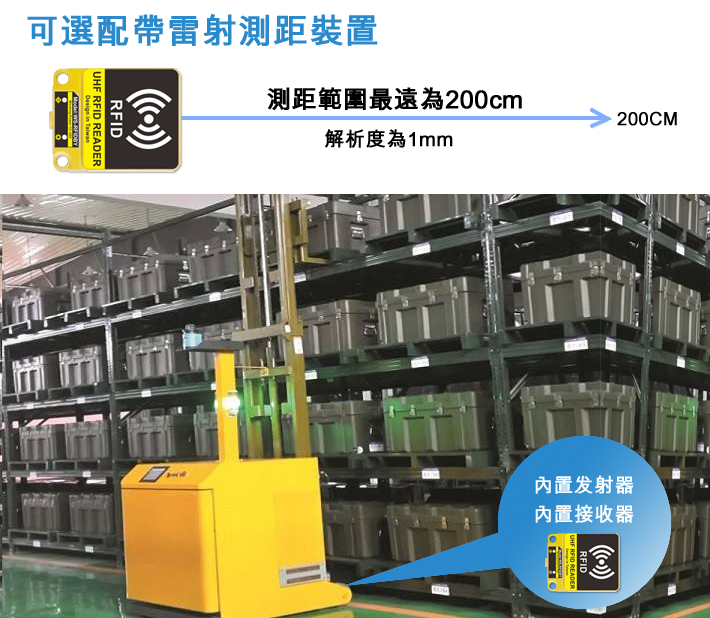

AGV 工站與地標辨識

地上每個停靠點貼一枚標籤,車子到站就讀到,確認位置再執行取放。

模具、治具與載具辨識

模具、治具貼標籤,上機時自動核對工單,裝錯當場發現。

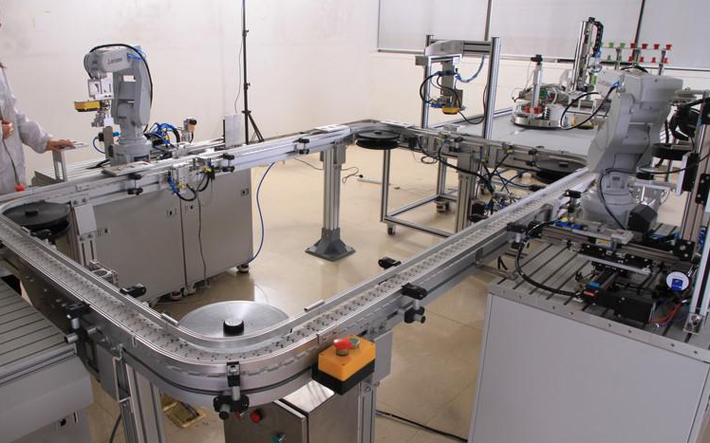

產線工站追溯

工件經過工站讀一次,管理程式登記這道工序完成。

捷運車輛與環保車輛

捷運、環保業者採購,用在車輛進出場與車上設備辨識。

怎麼接、怎麼裝

  1. 1先決定要在哪個位置讀標籤:停靠點、工站入口或治具座。
  2. 2讀寫器四周留空間固定,讀取面朝向標籤。
  3. 3依控制端接網路或序列埠,照手冊下指令測試讀取。
  4. 4用實際車速與標籤測試,設定只把目標標籤的讀取結果交給控制端。

怎麼選

依控制端的介面和要讀幾個點來選:

PLC、工業電腦走網路
網路版
控制端只有序列埠
序列埠版(兩種)
同時讀多個工站或天線
多天線工業型讀寫器

讀取距離、輸出功率、通訊協定等規格請看下方規格區。

告訴我們控制端是哪一種、車速和標籤裝在哪,我們幫你選版本並協助樣品測試。

常見問題

Q:可以寫標籤嗎?

可以寫入標籤的編號區與使用者區;出廠唯一碼是唯讀,不能改。

Q:要怎麼和機器人連?

依控制端選網路或序列埠版本,照指令手冊即可連線。

Q:車子移動中讀得到嗎?

可以,安裝前用實際車速測試,並設定重複讀取過濾。

▼ 以下是規格、外觀與下載資料

產品影片

實機操作示範・開啟聲音收聽中文解說

UHF RFID 讀寫器 WS-RFIDBY 3公尺讀取實測|AGV與機器人應用|文星電子

WS-RFIDBY 架設於腳架,人員攜帶標籤走動,實測 3 公尺範圍穩定讀取。

全部產品影片 »

把 RFID 識別整合到 AGV 與機械設備

讀寫器將標籤識別與讀寫結果交給上位程式,再由 AGV、PLC 或工業電腦依作業規則處理。整合前先定義目標標籤、讀取位置與可停留時間,讓識別事件對應到實際工序,與 AGV 導航及機械控制系統緊密配合。

依控制端選擇通訊介面

WS-RFIDBY-TCP手冊提供網路設定及 AT 指令通訊測試流程。

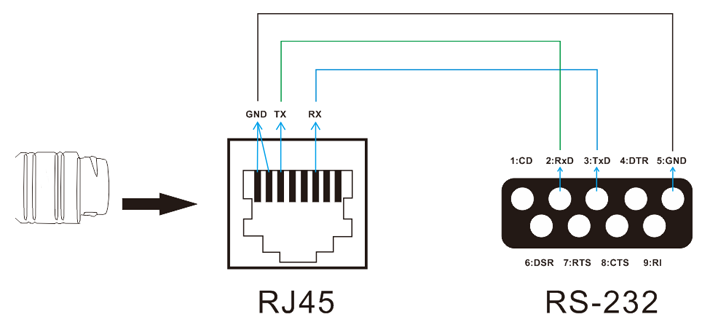

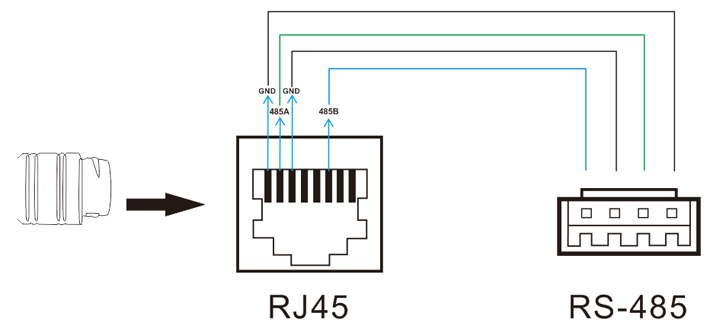

WS-RFIDBY-RS232/RS485中英文手冊提供完整接線說明,快速完成上機整合。
其他介面需求可依需求訂製 Wi-Fi、Wiegand 等其他介面與韌體功能。

應用規劃重點

以下為常見整合規劃示例。

AGV 工站或地標標籤識別

先界定車體在哪個位置讀取標籤、進入方向及速度。以目標和鄰近非目標標籤測試,再把符合條件的事件交給車體控制端。

模具、治具與載具辨識

建立標籤與模具、治具或載具的對應。針對實際材料與安裝方式測試讀取,並核對上位系統的工單或設備資料關聯。

生產工站追溯

確認工站需要 EPC 識別、TID 讀取,或相容標籤記憶區操作;核對回傳結果後,再由管理程式登記工序完成。

安裝淨空與標籤位置一起設計

中英文 V1.02 手冊的壁面安裝示意均要求讀寫器四周至少淨空 100 mm,固定螺絲孔距為 47.5 mm。文星提供機構圖,並可協助規劃周邊金屬、線材走向與標籤方向,整合更順利。

從標籤資料到控制端事件

手冊列出 TID 與 EPC 的不同回傳框架,EPC 框架含 RSSI、頻率等欄位,並說明掃描控制、版本查詢、記憶區讀取及相容寫入操作;TID 為唯讀。完整的回傳框架讓上位程式能明確掌握每筆操作結果,整合穩定可靠。

標籤/目標工件WS-RFIDBYTCP/RS232/RS485 版本上位程式驗證結果AGV/工站作業紀錄

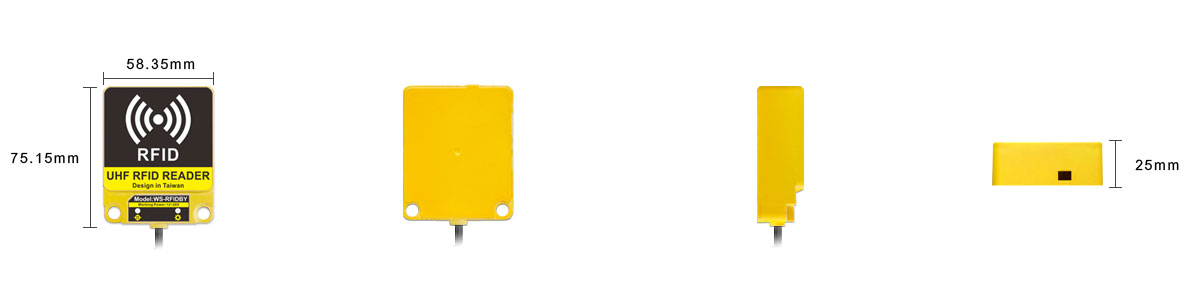

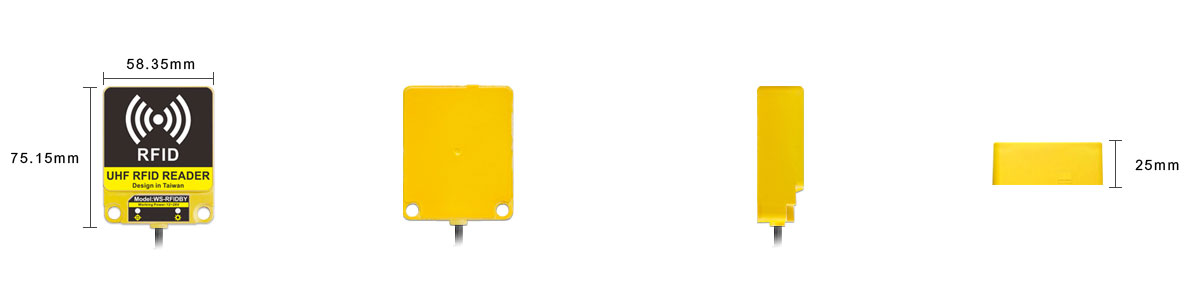

外觀尺寸圖

AGV與機器人UHF RFID讀寫器 WS-RFIDBY 外觀尺寸圖

主要規格資料

型號/頻段標示WS-RFIDBY,工作頻段 902–928MHz。
識別協定EPC Gen2/ISO18000-6C。

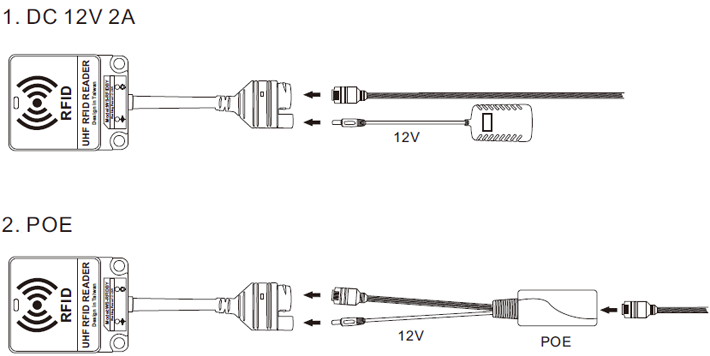

天線/供電標示內建天線、12~24V 寬電壓輸入,直接適用 AGV 與各類工業設備電源。
射頻設定輸出功率可由 SetPower 指令調整,最高 30dBm,可依現場需求設定。
距離與環境讀取距離可達 5 公尺,適合 AGV 與機台的近距離精準識別。

WS-RFIDBY 選型常見問題

可以寫入 TID 嗎?

TID 為標籤唯一識別碼(唯讀),可確保身分不被竄改;EPC 與使用者記憶區支援寫入,可依應用規劃資料內容。

如何與機器人或控制端連接?

提供 TCP、RS232、RS485 版本,可依控制端介面選用;提供控制端與軟體資料,文星即可協助規劃整合。

樣品測試要包含什麼?

文星可協助以實際標籤、材料與移動速度規劃樣品測試,涵蓋目標讀取、重複回報過濾、指令結果與通訊恢復流程。

產品外觀與文件

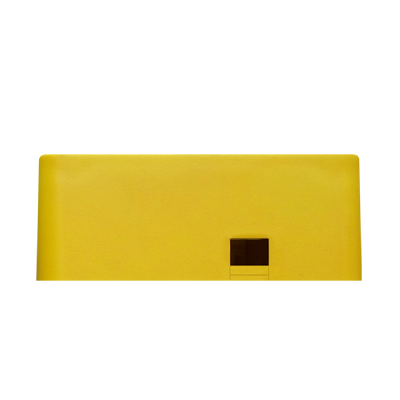

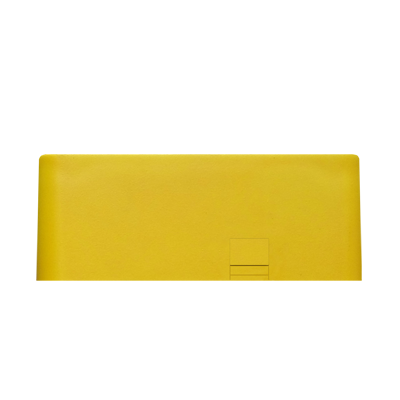

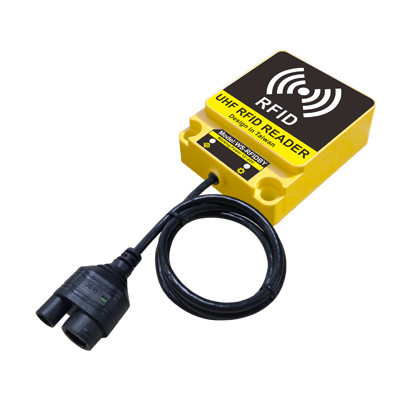

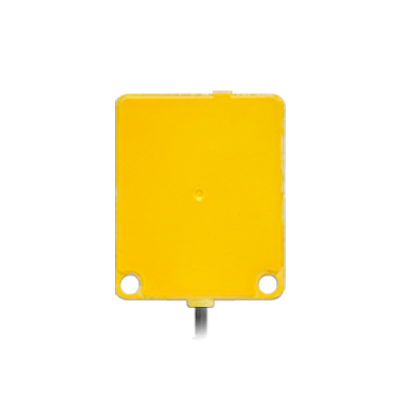

WS-RFIDBY 內建天線 UHF RFID 讀寫器

WS-RFIDBY AT Command 手冊 V1.02

提供完整 AT 指令與接線圖說明,中文手冊 21 頁、英文手冊 17 頁。

洽詢 AGV 與機台 RFID 整合

提供標籤樣品、安裝圖、移動速度、控制端介面與讀寫資料需求,文星即可推薦合適型號並規劃樣品測試。

討論 WS-RFIDBY 配置與詢價

採購/標案人員專用

AGV 地標識別、工業 RFID 讀寫器採購規格對照:WS-RFIDBY

自動化設備商、捷運與機場行李系統、產線追溯專案在採購「工業型 UHF RFID 讀寫器」時,常要求頻段、協定、供電、介面與讀取距離。以下逐條對照 WS-RFIDBY,「符合」項目都已寫在本產品頁。

✔ 符合:本頁已載明≠ 需比對:與部分標案寫法不同

一、招標規格常見要求 vs. WS-RFIDBY

工作頻段✔ 符合
常見寫法:902–928MHz/920–928MHz
902–928MHz。
空中介面協定✔ 符合
常見寫法:支援 EPC Class 1 Gen 2/ISO 18000-6C(-63) 標籤
EPC Gen2/ISO18000-6C。
讀取距離≠ 需比對
常見寫法:依現場需求,常見 3–10 m
讀取距離可達 5 公尺;影片實測 3 公尺範圍穩定讀取。
輸出功率可調✔ 符合
常見寫法:RF 功率可由軟體設定
以 SetPower 指令調整,最高 30dBm。
天線✔ 符合
常見寫法:內建或外接
內建天線。
供電✔ 符合
常見寫法:可接 AGV/工業設備 24V 電源
12~24V 寬電壓輸入。
通訊介面✔ 符合
常見寫法:TCP/IP、RS232、RS485
TCP、RS232、RS485 三種版本;Wi-Fi、Wiegand 等可訂製。
指令文件✔ 符合
常見寫法:提供通訊指令與接線文件
AT 指令手冊 V1.02:中文 21 頁、英文 17 頁;EPC 回傳框架含 RSSI、頻率;TID 唯讀。
安裝條件✔ 符合
常見寫法:提供機構圖與安裝淨空
手冊壁面安裝示意要求四周淨空 100 mm,固定螺絲孔距 47.5 mm;提供機構圖。

二、應用場景:誰在買、用在哪

AGV 工站與地標識別
界定車體讀取位置、進入方向與速度,把符合條件的事件交給車體控制端。
模具、治具與載具辨識
建立標籤與模具、治具或載具的對應,核對工單或設備資料。
生產工站追溯
工站讀 EPC 或 TID,核對回傳結果後由管理程式登記工序完成。

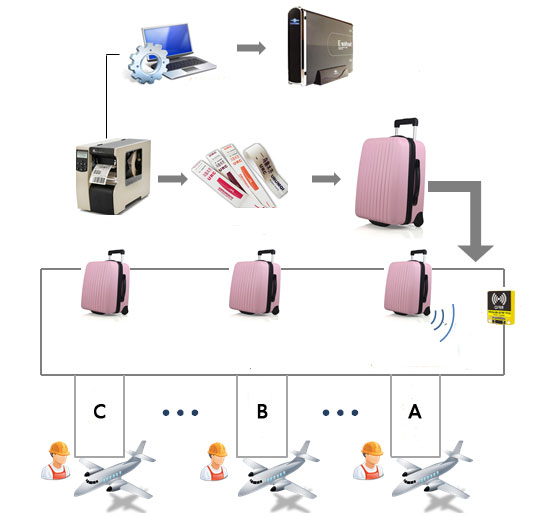

捷運車輛與機場行李分揀
捷運車輛、機場自動化行李分揀線讀取 UHF 地標籤或行李標籤。
賣場自動結帳與補貨
推車經過讀取點時統計商品,商品將售完時通知補貨。

三、採購與招標常見問題

Q:可以寫入 TID 嗎?
TID 為唯讀;EPC 與使用者記憶區支援寫入。
Q:如何與機器人或 PLC 連接?
選 TCP、RS232 或 RS485 版本,依控制端介面而定。
Q:樣品測試要包含什麼?
以實際標籤、材料與移動速度規劃,涵蓋目標讀取、重複回報過濾、指令結果與通訊恢復。
Q:系統整合商或企業集團要報價,需要提供什麼?
請提供:標籤樣品、安裝圖、移動速度、控制端介面、讀寫資料需求。

「常見寫法」整理自國內外公開的採購與計畫文件,只用來說明常見的規格條文。WS-RFIDBY 的性能以本頁規格與正式規格書為準。

30 秒看懂WS-RFIDBY

  1. 適合AGV工站地標、機器人與模具治具、生產工站追溯識別。
  2. 902–928MHz、最高30dBm,讀取距離可達5公尺,12~24V供電。
  3. TCP、RS232、RS485三種版本,依AGV或PLC控制端介面選型。
