Inicio > Productos > Sistema UWB RTLS> Etiqueta de posicionamiento RTLS > Etiqueta de posicionamiento UWB RTLS con pantalla WS-UWBPDT | E-Ink

Etiqueta de posicionamiento UWB RTLS con pantalla WS-UWBPDT | E-Ink

Modelo:
WS-UWBPDT

La etiqueta de posicionamiento con pantalla UWB es un dispositivo de posicionamiento avanzado basado en la tecnología de banda ultraancha (UWB), que permite el posicionamiento y seguimiento en tiempo real de artículos, personal y otros objetivos. Ofrece alta precisión, posicionamiento rápido, resistencia a interferencias y un rendimiento sólido.

Etiqueta de posicionamiento UWB RTLS con pantalla WS-UWBPDT | E-Ink WS-UWBPDT - Imagen de detalle del producto - WENSHING Electronics

Etiqueta UWB con pantalla de tinta electrónica

Una etiqueta que se localiza y le dice qué es

WS-UWBPDT reúne posicionamiento UWB y una pantalla de tinta electrónica de 2.6 pulgadas en una sola etiqueta: la plataforma ve dónde está y el personal en el sitio ve qué es y en qué estado se encuentra.

2.6enTinta electrónica, 152×296 px

2añosCon el consumo más bajo

60gCon batería, 100×42×14 mm

Solicitar plan UWB y cotización Ver dónde encaja

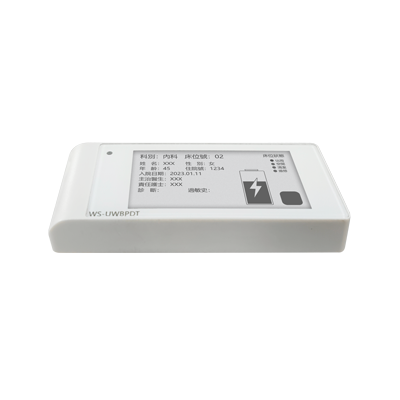

Vista frontal de la etiqueta RTLS WS-UWBPDT con pantalla de tinta electrónica UWB

Problema → valor

De "¿dónde está?" a "¿qué es y qué pasa?"

Etiqueta comúnLas etiquetas comunes solo localizan
Después de encontrarla, todavía hace falta papeleo para saber de qué lote o de quién es el equipo.
WS-UWBPDTLa pantalla muestra el artículo y su estado
Una pantalla de tinta electrónica de 2.6 pulgadas muestra la información mientras la posición se envía a la plataforma.
Etiqueta comúnCambiar baterías detiene el trabajo
Abrir muchas etiquetas para reemplazar pilas es lento y fácil de pasar por alto.
WS-UWBPDTSe coloca y se carga
Batería de polímero de litio integrada de 1200 mAh con carga inalámbrica Qi.
Etiqueta comúnLas anomalías pasan desapercibidas
Cuando se mueve un artículo o se necesita a alguien, nada en el sitio lo indica.
WS-UWBPDTSonido, luz y detección de movimiento
Zumbador de >50 dB, LED de alto brillo y un sensor de vibración que detecta movimiento.

Arquitectura del sistema

Este producto está en la capa 1: etiquetas

La etiqueta mide distancias con las anclas mediante UWB y envía los datos por Wi-Fi; la plataforma muestra la posición y el historial sobre el plano.

EtiquetasEste producto

Se mueven con mercancías, vehículos y personas

WS-UWB65LEtiqueta para activos / palés
WS-UWBXYZP1Tarjeta de personal
WS-UWBPDTEtiqueta con pantalla de tinta electrónica
RTSL-UWB-125KUnidad para carretilla elevadora

Anclas

Puntos de referencia fijos que captan las etiquetas

WS-RTLS UWB-36VUWB de doble banda 3.5 / 6.5 GHz
RJ45 / Wi-Fi MeshRetorno de las anclas
Serie WS-RTLSVehículo 125K, referencia A, ROBOT
WS-UWB-22DBABMódulo UWB para dispositivos OEM

Motor de localización y plataforma

Convierte las mediciones en coordenadas en el mapa

Cálculo de posiciónMedición de distancia con anclas + coordenadas calibradas
Vista en vivo sobre el planoBúsqueda por ID o nombre de activo
Trayectorias y kilometrajeReproduzca cada movimiento
Monitoreo de bateríaAlertas de batería baja

Aplicaciones y sistemas de negocio

Convierte la localización en trabajo diario

Búsqueda y despachoCarretillas elevadoras, carros, carritos de equipaje
Eventos por zonaGeocerca, control de punto de reunión
WMS / ERPRegistros de palés y manipulación
MES / órdenes de trabajoIntegración según el proyecto

Vista de la plataforma: posiciones en vivo de las etiquetas con pantalla e historial de trayectorias — Vista de la plataforma: posiciones de etiquetas en vivo, historial de trayectorias y estado

Características

Seis funciones en una etiqueta

Tinta electrónica de 2.6 pulgadas
ePaper monocromático, 152×296 px; teclas de encendido, cambio y opción para uso en el sitio.
UWB 6.5 GHz
IEEE 802.15.4a / 4z BPRF, salida de -20 dBm (densidad espectral).
Retorno por Wi-Fi
IEEE 802.11b/g/n, 20 dBm máx., datos directos a la plataforma.
1200 mAh + carga Qi
Batería de polímero de litio integrada; 2 años con el consumo más bajo.
Alertas sonoras y luminosas
Zumbador de >50 dB y LED de alto brillo, fáciles de percibir en el sitio.
Detección de vibración
Sensibilidad de 1–192 mg/digit para detectar cuándo se mueve un artículo.

Precisión y cobertura

Mide el tiempo de la señal, no su intensidad

La precisión de la etiqueta proviene de la medición de distancia con las anclas: varias anclas miden el tiempo de la señal y obtienen una coordenada por intersección. WENSHING planifica la distribución de anclas a partir del estudio del sitio.

6.5 GHzFrecuencia UWB
4a / 4zIEEE 802.15 BPRF
Clase de 10 cmMedición de distancia básica con el ancla WS-RTLS UWB-36V
-20 a +80 °CTemperatura de operación

Cada ancla mide su distancia a la etiqueta; la intersección es la coordenada.

Cantidad y distribución de anclasLas anclas rodean el área controlada; una mejor geometría da coordenadas más estables.
Obstáculos y estanterías metálicasLa posición de las anclas y la orientación de las etiquetas se planifican según pasillos, paredes y altura de las estanterías.
Calibración de coordenadasSe miden las posiciones de las anclas, se fija la escala del mapa y luego se verifican puntos conocidos.
Intervalo de reporteSe ajusta según la velocidad de los objetos, equilibrando la vista en tiempo real y la duración de la batería.

Aplicaciones

Vea la posición y el contenido

Almacén

Almacén: la etiqueta es la etiqueta del artículo

Rastrea: Materiales, carros, activos
La pantalla muestra: Artículo, lote, estado
Usted ve: Posición en la plataforma

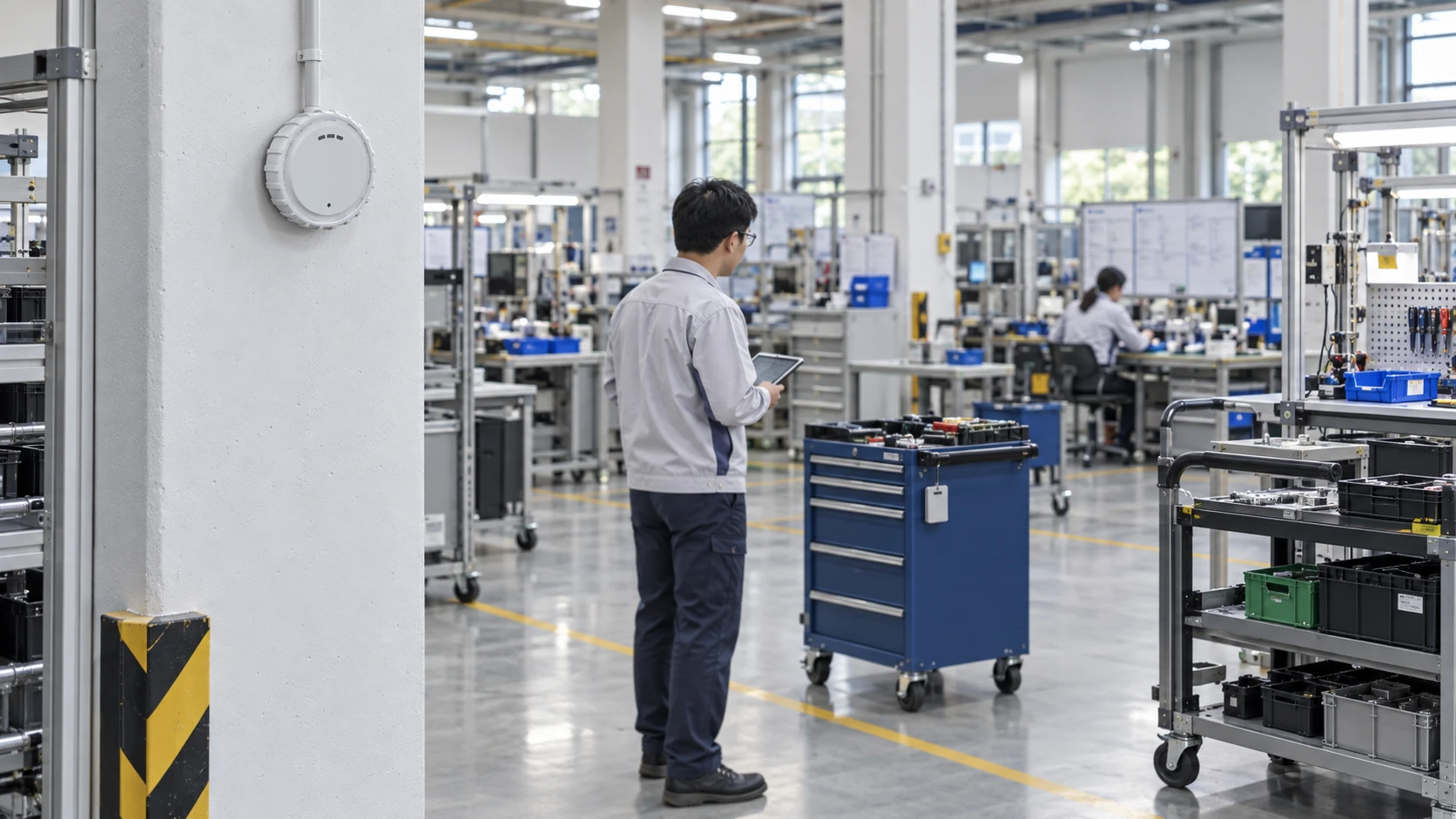

Fábrica

Fábrica: posición y estado en el flujo de trabajo

Rastrea: Carros de herramientas, portadores de WIP
La pantalla muestra: Estación, estado
Usted ve: Área de trabajo actual y ruta

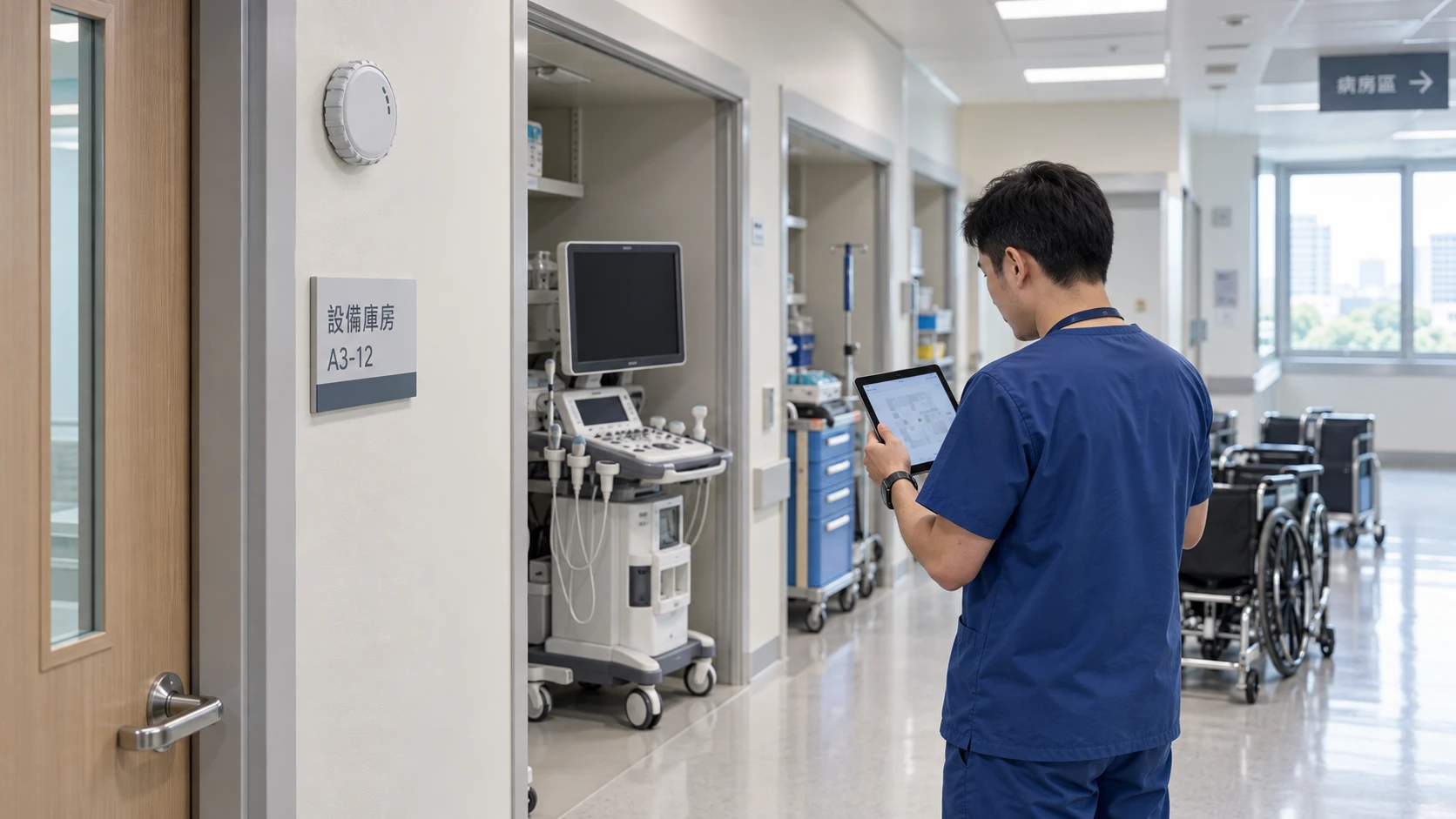

Equipos compartidos y personal hospitalario con etiquetas UWB con pantalla

Salud

Salud y oficinas: en qué zona están las personas y los equipos

Rastrea: Personal, equipos compartidos
La pantalla muestra: Nombre, nombre del equipo
Usted ve: Zona actual

Implementación

Estudio → instalación → calibración → puesta en marcha

1
Estudio del sitio
Comparta planos, estanterías y paredes; marque qué se debe rastrear, además de los puntos de alimentación y de red.
2
Instalación
Monte las anclas alrededor de pasillos y obstáculos; vincule el ID de cada etiqueta a un activo, vehículo o persona.
3
Calibración
Mida las coordenadas de las anclas, fije la escala del mapa y verifique con puntos fijos y rutas en movimiento.
4
Puesta en marcha
Comience con una zona representativa, defina los permisos de usuario y las rutinas de mantenimiento, y luego amplíe zona por zona.

Guía de componentes

Componentes complementarios: etiqueta + ancla + plataforma

Función	Modelo	Especificaciones clave	Ideal para
Ancla	WS-RTLS UWB-36V	3.5 / 6.5 GHz; 850 kbps / 6.8 Mbps; RJ45, Wi-Fi Mesh; 12 V / 500 mA	Equipaje en aeropuertos, carros de almacén, herramientas de fábrica, equipos hospitalarios
Etiqueta de activos	WS-UWB65L	6.5 GHz, TDoA; CR2450, hasta 3 años con el consumo más bajo; 27.5 g	Palés, montaje en casco, carros y equipos
Tarjeta de personal	WS-UWBXYZP1	Versiones de 3.5 / 6.5 GHz; botón de llamada, aviso sonoro; 53.3×77.4×5.5 mm	Rondas de mantenimiento, personal hospitalario, visitantes y contratistas
Etiqueta con pantalla	WS-UWBPDT	Tinta electrónica de 2.6 pulgadas; retorno por Wi-Fi; 1200 mAh, carga inalámbrica Qi	Etiquetas de artículos en almacén, personal de oficina, estado en fábrica
Unidad para carretilla elevadora	RTSL-UWB-125K	Precisión de 10 cm, tiempo de posicionamiento de 4 ms; 12–36 V; cerca de seguridad de 125 kHz de 1–10 m	Las carretillas elevadoras registran automáticamente la mercancía y los puntos de descarga

Especificaciones

WS-UWBPDT especificaciones completas

UWB

Frecuencia	6.5 GHz
Protocolo	IEEE 802.15.4a / 4z BPRF
Potencia de salida	-20 dBm (densidad espectral)

Comunicación

Interfaz	Wi-Fi
Protocolo Wi-Fi	IEEE 802.11b/g/n
Salida Wi-Fi	20 dBm (máx.)

Alimentación

Tensión de operación	DC 4 V
Batería	Polímero de litio integrada de 1200 mAh
Carga	Inalámbrica Qi
Vida útil	2 años (con el consumo más bajo)

Pantalla y teclas

Pantalla	ePaper monocromático
Resolución	2.6 pulg., 152×296 px
Teclas	Encendido, cambio, opción

Detección y alertas

Indicadores	Zumbador, LED de alto brillo
Nivel de alarma	>50 dB
Sensor	Sensor de vibración
Sensibilidad	1–192 mg/digit

Mecánica

Carcasa	ABS
Temperatura de operación	-20 °C a +80 °C
Dimensiones	100×42×14 mm
Peso	60 g (con batería)

Dimensiones del WS-UWBPDT: 100×42×14 mm — Dimensiones 100×42×14 mm

FAQ

6 preguntas frecuentes de los compradores

¿Cómo se crea un servicio de localización?
Combine la etiqueta con anclas UWB (como WS-RTLS UWB-36V) y la plataforma de localización para obtener un servicio completo.
¿Qué precisión tiene?
La precisión depende de la medición de distancia con las anclas y de su distribución; el ancla WS-RTLS UWB-36V ofrece una medición de distancia básica de clase 10 cm, y WENSHING planifica las anclas a partir de un estudio del sitio.
¿Qué puede mostrar la pantalla?
Una pantalla monocromática de tinta electrónica de 2.6 pulgadas y 152×296 muestra el artículo, el estado o los datos del personal, y se maneja con las teclas de encendido, cambio y opción.
¿Cómo se carga y cuánto dura?
La batería integrada de 1200 mAh se carga mediante carga inalámbrica Qi; la vida útil es de 2 años con el consumo más bajo.
¿Cómo se envían los datos?
Por Wi-Fi (IEEE 802.11b/g/n) a la plataforma; el posicionamiento utiliza la medición de distancia UWB de 6.5 GHz con las anclas.
¿Tamaño, peso y temperatura?
100×42×14 mm, 60 g con batería, carcasa de ABS, operación de -20 °C a +80 °C.

Que cada etiqueta muestre su posición y su contenido

Indíquenos qué desea rastrear y qué debe mostrar la pantalla; WENSHING planifica las etiquetas, las anclas y la plataforma.
