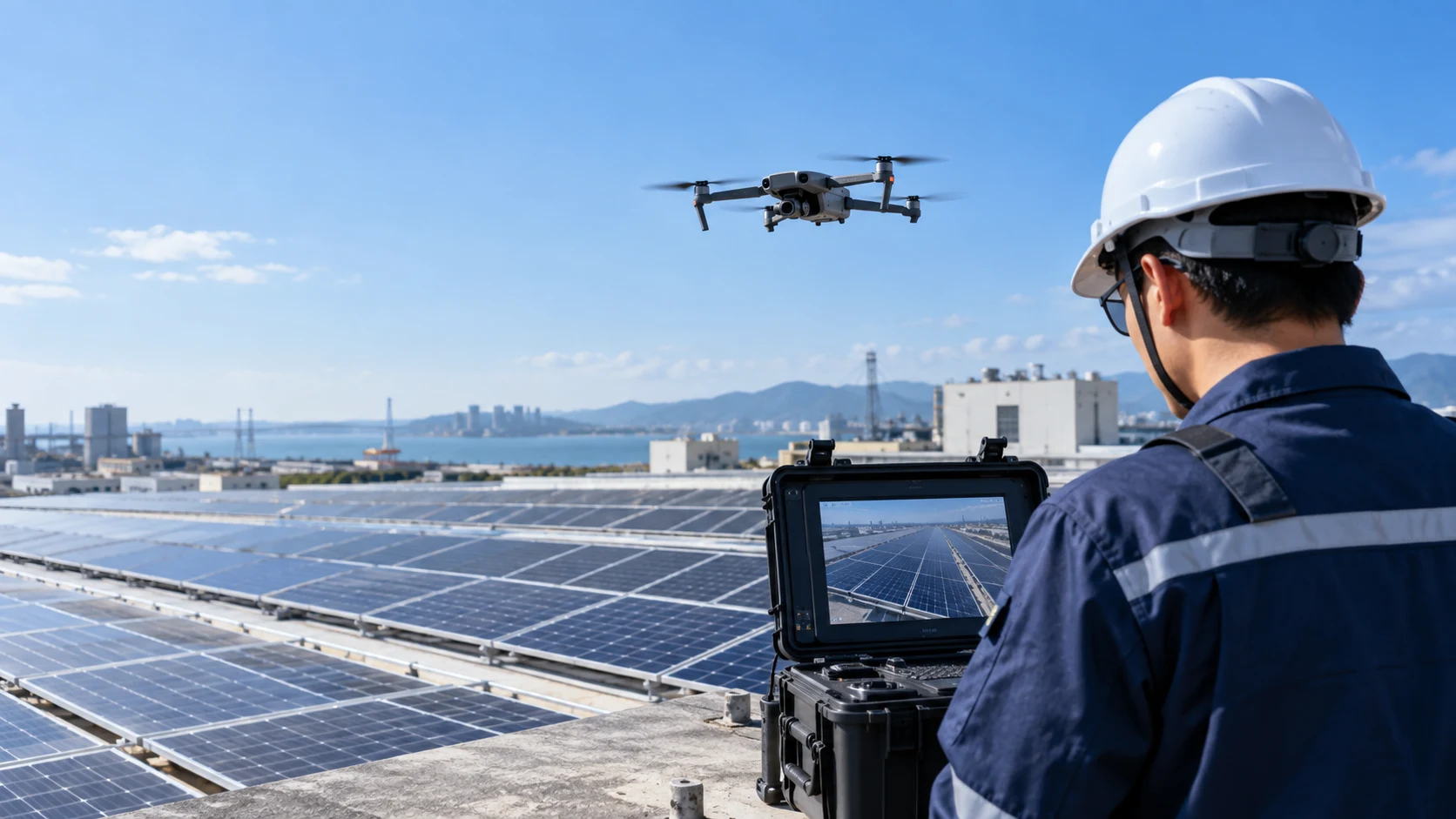

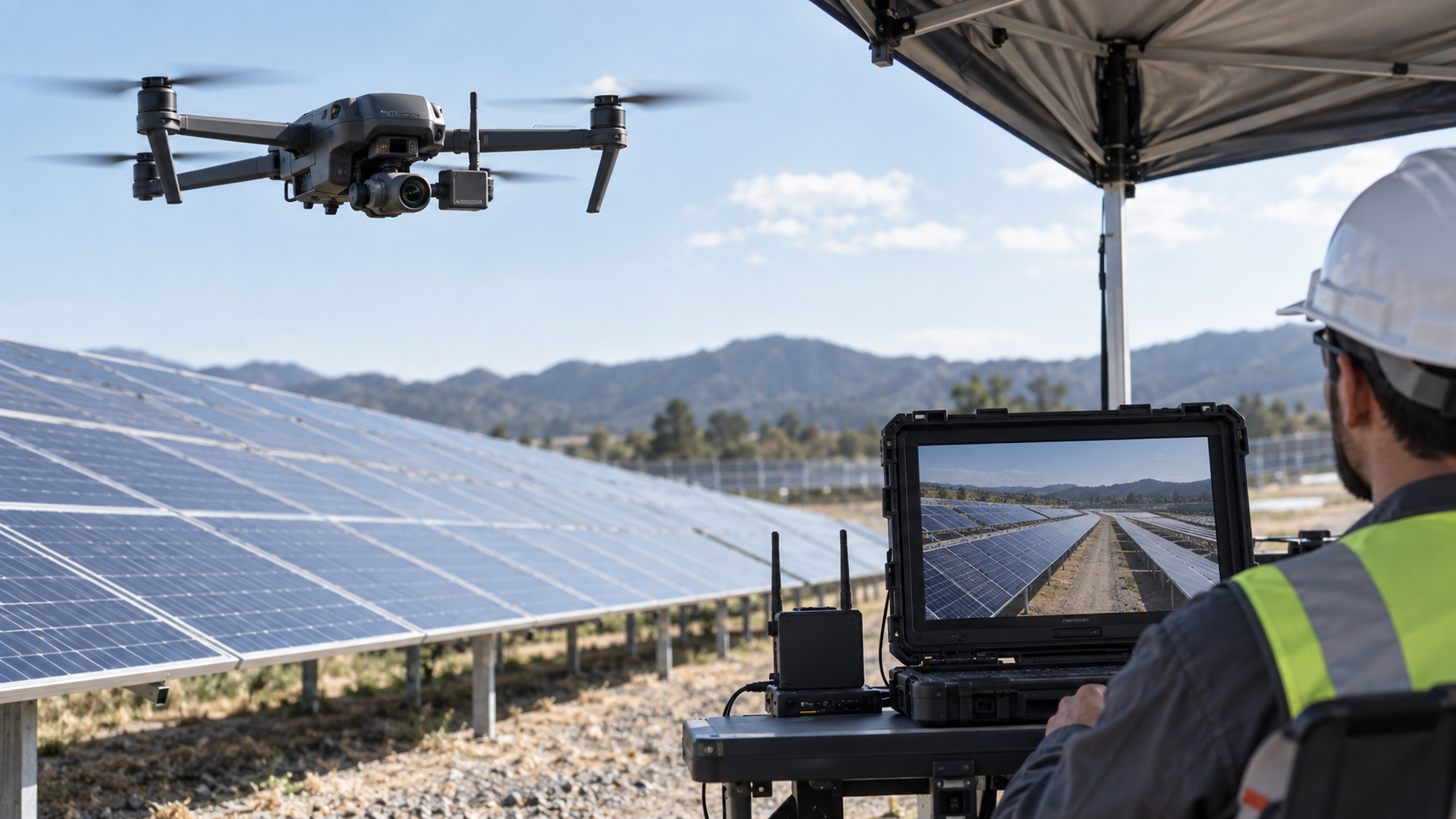

無人機巡檢圖傳
屋頂設備、太陽能板與設施巡檢等用途，需一起規劃機載端重量與供電、影像介面、天線安裝、地面接收及延遲目標。
提出機載整合需求 →WIRELESS VIDEO · OEM / ODM
把現場影像，連到你的產品與系統。
無線影像傳輸與客製開發。從既有 AV 設備到無人機、移動載具與工業監看，先釐清畫面、無線鏈路及接收端，再規劃適合的整合方式。
APPLICATION FIRST
從客戶要完成的工作，選擇圖傳架構。

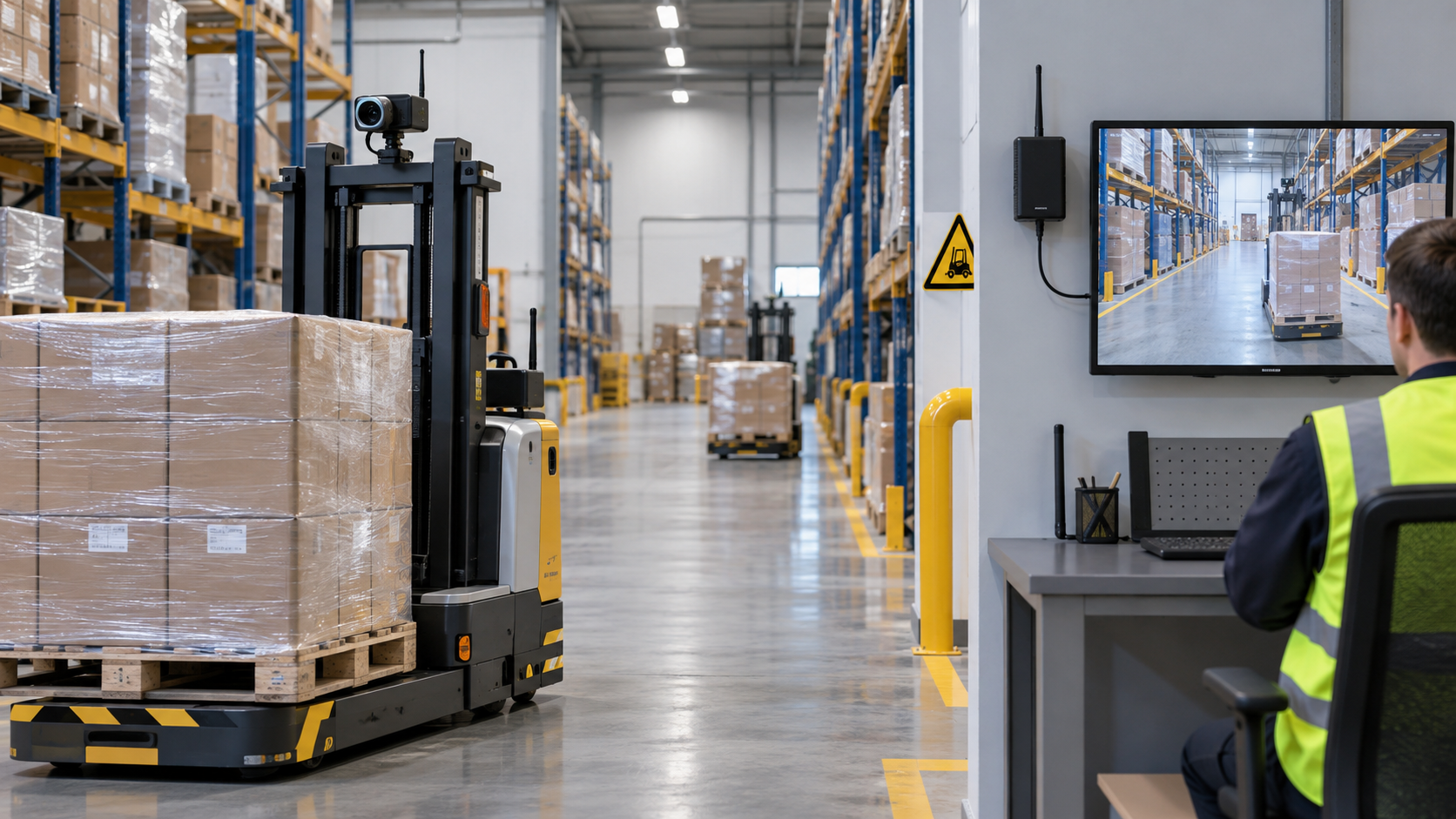

移動載具與機器人監看
巡檢車、搬運設備與移動機台的影像回傳，重點是行進路徑、遮蔽、供電雜訊及操作端需要看見的細節。
提供載具與場域條件 →工業設備與既有 AV 延伸

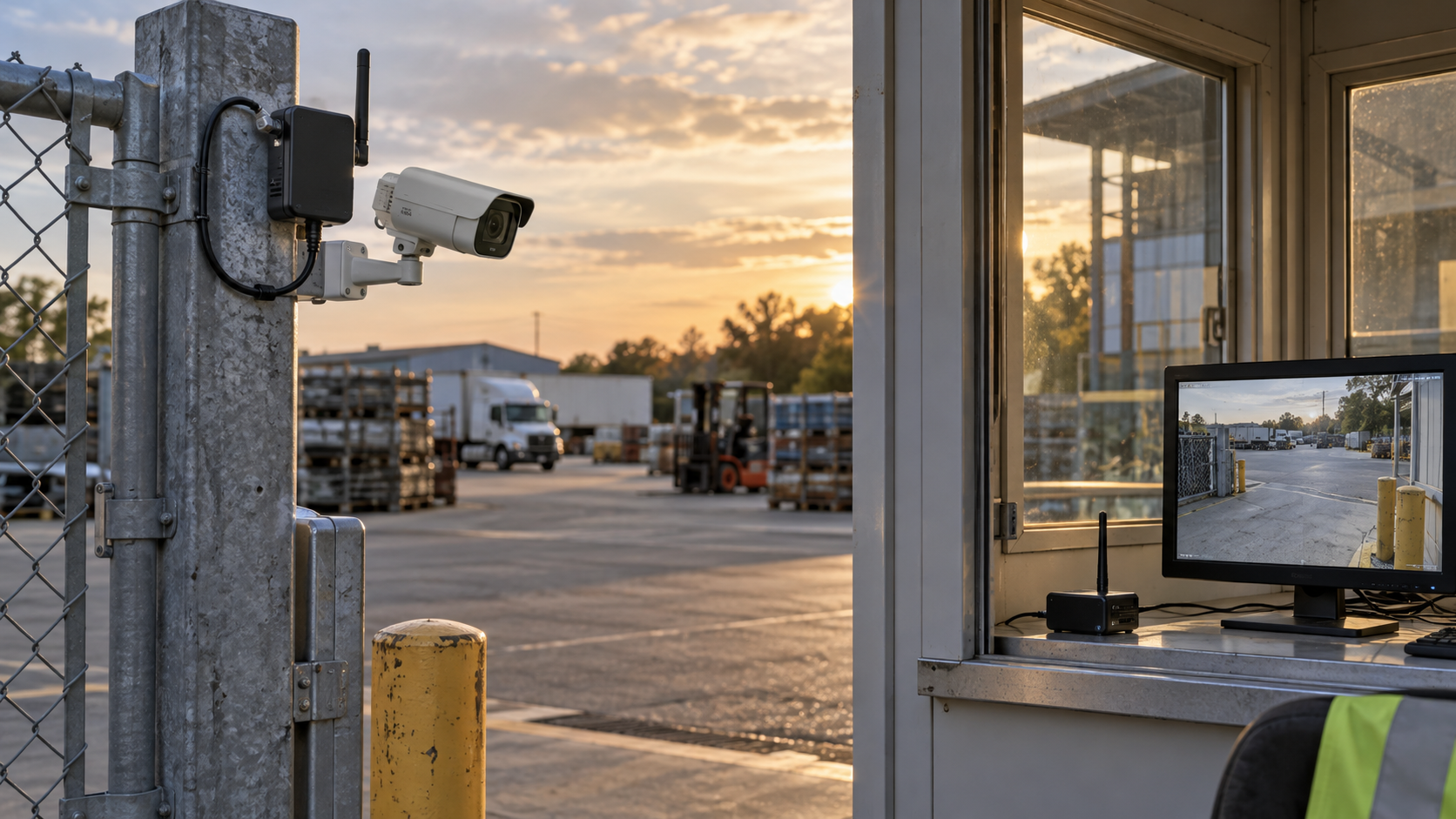

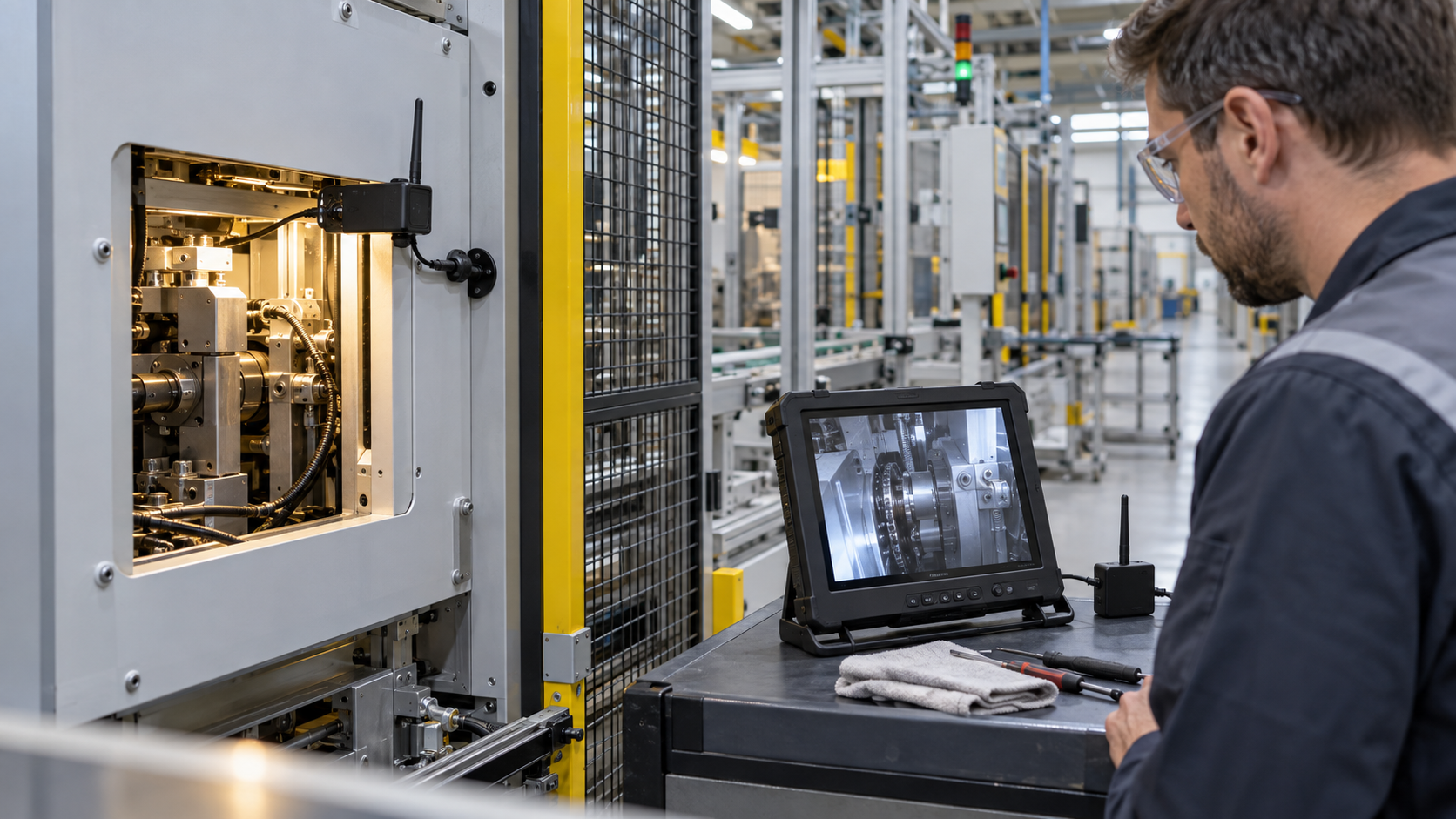

針對難以拉線的位置，從相容 AV 訊源、攝影端到監看螢幕與控制介面，核對完整收發鏈路。
比較影音收發與接收端 →CUSTOM ENGINEERING
規劃完整影像鏈路。
可攜帶既有攝影機、接收端與機構條件討論新案。OEM／ODM 評估會把電子、天線、軟體介面及安裝方式一起納入，依專案確認可沿用部分與需開發範圍。
訊源介面：AV、HDMI、USB、網路或感測器介面需求
無線鏈路：部署地區、頻段、視距、遮蔽與天線位置
產品整合：尺寸、重量、輸入電源、接頭、外殼與散熱
驗收條件：解析度、幀率、端到端延遲及失聯後行為
以上為客製需求評估項目，不代表每款既有產品都具有所有介面或性能。
攝影機／影像來源
→編碼與發射端
⇢無線鏈路與天線
→接收、顯示或系統介面
SYSTEM ARCHITECTURE
影像如何從現場傳回？
開啟完整架構圖 ↗PRODUCT PORTFOLIO
依功能找產品，依專案確認配置。
既有系列包含圖傳收發、攝影端、接收顯示、音訊及有線配套。供貨、軟體與配件依型號版本確認；無人機的新介面或性能需求，可從客製開發入口提出。
顯示 13 款產品
WS-AV2-IR / WS-AV2-485
影音與控制延伸
既有 AV 影像跨空間傳送，依專案選擇 IR 遙控或 RS-485 控制版本。
PAL／NTSC · 3.5mm AV · 2.4GHz
IR 版具音訊；RS-485 版手冊列不含音訊。兩版供電不同，須按版本配置。
查看本款規格與文件 ↗
WS-AV Sender RX / TX
2.4GHz 影音收發器
供 DVR、既有攝影機與相容 AV 顯示端整合，減少不易施工區域的影音拉線。
RCA AV · PAL／NTSC · 5V／1A
現有資料列 D1 720×480／25fps、一般約 300ms；距離按環境與配置測試。
查看本款規格與文件 ↗
WS-VIDEO RECORDER
7 吋顯示與錄影主機
適合固定管理點查看相符攝影機，將現場觀看、錄影與回放放在同一操作端。
7 吋 800×480 · Micro-SD 最高 32GB
攝影機功能依搭配型號；螢幕解析度與錄影解析度需分開確認。
查看本款規格與文件 ↗
WS-2.8 Handheld
2.8 吋手持監看端
以便攜接收端查看相符攝影機，可作為維護人員的現場觀察配置。
2.8 吋 QVGA · Micro-SD 最高 8GB
最多配對 4 支相符攝影機；同時錄影、續航與補光依實際版本確認。
查看本款規格與文件 ↗
WS-VIDEO-USB
電腦端無線影像接收器
將相符攝影機影音交給電腦軟體顯示、錄製與回放，適用既有系統維護評估。
USB 接收 · 配套電腦軟體
原手冊列 Windows 2000／XP／Vista／7，Windows 10／11 驅動相容性需確認。
查看本款規格與文件 ↗
WS-CAMERA3
固定光圈無線 CCD 攝影機
供光線可管理的設備觀察與既有影像系統整合，先核對鏡頭與接收端版本。
固定光圈版本 · 2.4GHz Hopping
目前附件屬原系統參考，相符 CAMERA3 手冊、供電與鏡頭資料仍需確認。
查看本款規格與文件 ↗
WS-CCD CAMERA5
不含鏡頭無線 CCD 攝影機
由拍攝距離、視野與光線條件出發，討論鏡頭及相符接收系統配置。
不含鏡頭版本 · 2.4GHz Hopping
鏡頭、供電及相符手冊需按交付硬體確認，避免把其他 CCD 型號規格套入。
查看本款規格與文件 ↗
WS-BTAMP10W
藍牙音訊功放整合
用於相容藍牙音源與喇叭系統整合，適合討論外殼、接線及設備內建需求。
12V · 左右聲道端子 · 鋁殼
喇叭負載、額定輸出與藍牙版本需按供貨資料確認。
查看本款規格與文件 ↗
WS-BTAUDIOLINK
藍牙 AUX 音訊接收
將手機音訊連至既有相容 AUX 音響，保留既有設備的使用方式。
3.5mm AUX · Micro-USB 5V 充電
USB 用於供電與充電；通話及回連依手機和供貨版本確認。
查看本款規格與文件 ↗
WS-WAL I
FM 音訊傳輸
將相容音源送到 FM 接收端，依使用地區與設備配置評估音訊整合。
87.7～107.9MHz 系列 · 5V
頻段與頻道依版本；用途及設定需按部署地區確認。
查看本款規格與文件 ↗
WS-EM200
電子放大觀察裝置
供文字、零件或焊接區域的近距離觀察，依支架與工作距離評估。
2.4 吋 TFT · 320×240
適用觀察需求；量測精度、倍率及電池版本需另行確認。
查看本款規格與文件 ↗
圖傳採購，先把三件事說清楚。
畫面與延遲
提供解析度、幀率與使用目的。錄影回看、設備監看與即時操作的延遲需求不同；端到端延遲應包含拍攝、編碼、傳輸、解碼及顯示。
距離與環境
標明空對地或地對地、視距或遮蔽、移動速度與天線高度。開放環境距離不能直接當作隔牆或移動場景的保證。
整合與交付
確認攝影端與接收端接孔、供電、尺寸、軟體系統、樣品數量與預估量產時程，再討論開發、驗證與報價。
START YOUR PROJECT
把需求整理好，讓工程評估更快開始。
填寫已知需求即可，不確定的欄位可留白。產生後可複製，或使用電子郵件交給文星；此工具不會自行送出資料。
客製圖傳常見問題
現有影音產品能直接用於無人機嗎？
需先確認影像介面、重量、供電、天線、延遲及使用環境。既有 AV 收發產品可作整合評估起點，新型機載圖傳性能需依專案另行驗證。
可以提出 HD、低延遲或其他頻段的需求嗎？
可以將目標解析度、幀率、延遲與部署地區列入需求。工程評估後確認架構、開發範圍與測試方法，報價與交付以雙方確認的規格為準。
能只訂製電路板、天線或接收端嗎？
可提供既有系統方塊圖及需修改的部分，討論單一子系統或完整收發系統的開發範圍；接口相容、韌體及驗證責任一併確認。
接案流程如何開始？
先提交用途與需求，再核對資料與可行架構、討論樣品驗證，最後依確認的規格、數量與時程安排報價及交付。
