WiFi 二維碼掃描器
型號: WS-SMD-QRCODE-WIFI
產品概述
利用先進的影像感測、照明與光學技術，可全方向讀取一維及二維條碼。透過 WiFi 或 RS-485 介面將數據傳輸至遠端系統，實現高效的數據採集與管理。
產品採用 ARM Cortex-M0 核心處理器，配備 0.96 吋 OLED 顯示屏、紅外線感應器、全彩 LED 指示燈與蜂鳴器，提供即時回饋與操作便利性。
核心特色
  • 支援多種材質條碼掃描
  • WiFi 802.11 b/g/n 無線傳輸
  • RS-485 有線介面
  • 手機 App QR code 快速設定
  • 高靈敏 IR 紅外線感應
產品規格
通訊介面
WiFi 802.11 b/g/n
RS-485 雙介面
RJ-11 Port x2
硬體配置
ARM Cortex-M0 處理器
0.96 吋 OLED 顯示屏
內建紅外線感應器
電源與指示
工作電壓: 12～24V
全彩 LED 指示燈 x1
蜂鳴器 x1
無線性能
發射功率: 17.0dBm
接收靈敏度: -94.7dBm
傳輸速率: 11Mbps
應用範圍
庫存管理
物料櫃掃描,快速盤點與即時數據傳輸,提升倉儲管理效率,減少人工錯誤。
電子票券憑證
門禁與活動票證掃描,支援手機 QR code 與紙本條碼,快速驗證入場。

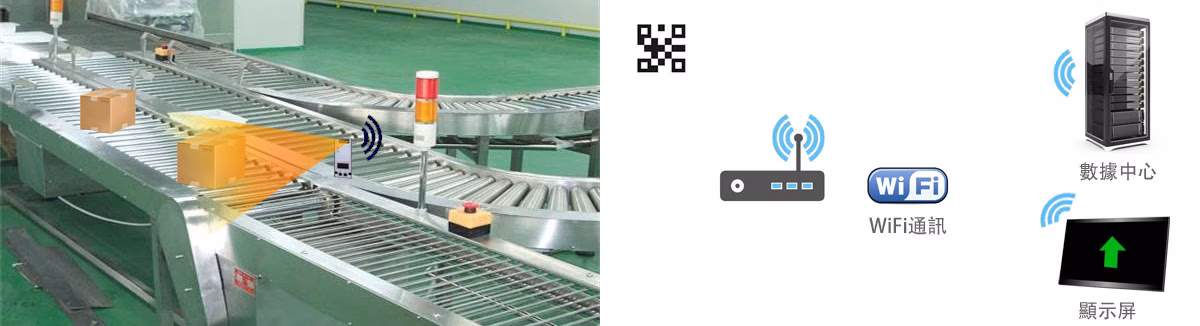

物流管理
包裹掃描與追蹤,高效處理多材質條碼,支援全方向讀取,提升物流效率。
無線數據傳輸
WiFi 與 RS-485 遠端接收,即時數據回傳,支援多設備聯網管理。
技術優勢
高靈敏 IR 感測
內建紅外線感應器，精確讀取各種條碼，即使在覆膜或輕微髒污的情況下也能準確識別。自動校正功能確保掃描成功率。
多材質多方向支援
支援紙質、塑膠、金屬等多種材質表面的一維與二維條碼掃描。全方向讀取技術，無需精確對準即可快速識別。
雙介面資料傳輸
WiFi 802.11 b/g/n 無線傳輸與 RS-485 有線介面雙重選擇，方便遠端資料傳輸，適應不同應用環境需求。
即時回饋系統
OLED 顯示螢幕清晰顯示掃描資訊，配合全彩 LED 指示燈與蜂鳴器，提供即時視覺與聽覺回饋，確保操作準確性。
高速處理能力
採用 ARM Cortex-M0 Core 處理器，快速解碼與資料處理，確保掃描回應迅速，提升工作效率。
安裝與操作指南
連接電源
將設備連接至 12～24V 電源，確保電源穩定供應。觀察 LED 指示燈確認設備正常啟動。
網絡設置
選擇接入 RS-485 有線接口或透過 WiFi 設置無線網絡連接。使用 RJ-11 Port 連接 RS-485 線纜。
參數配置
使用手機 App 掃描設備 QR code 進行快速設置，或透過 OLED 顯示屏與按鍵手動配置掃描參數。
開始掃描
將條碼或二維碼置於掃描區域，IR 感應器自動觸發掃描。數據自動回傳至遠端系統，完成數據採集。
介面與連接示意
硬體介面說明
  • RJ-11 Port x2: RS-485 通訊介面，支援菊花鏈連接多台設備
  • 電源介面: 12～24V DC 電源輸入
  • 按鍵 x2: 用於手動設置與功能切換
  • OLED 顯示屏: 0.96 吋顯示屏，即時顯示掃描狀態與設置資訊
  • LED 指示燈: 全彩 LED 提供掃描成功/失敗視覺反饋
  • 蜂鳴器: 聲音提示掃描結果
無線傳輸效能
1DSSS 發射功率11CCK 發射功率54OFDM 發射功率1DSSS 接收靈敏度11DSSS 接收靈敏度54OFDM 接收靈敏度-120-80-40040
WS-SMD-QRCODER 支援 WiFi 802.11 b/g/n 協定,最高傳輸速率達 11Mbps。優異的發射功率與接收靈敏度確保穩定的無線連線,適用於各種工業與商業環境。
常見問題解答
是否可掃描覆膜或髒污條碼?
可以。設備內建高靈敏 IR 紅外線感應器，能夠自動校正並識別覆膜、輕微髒污或磨損的條碼，確保高成功率的掃描體驗。
WiFi 傳輸距離及速率如何?
WiFi 傳輸距離取決於環境因素，一般室內環境可達 30-50 公尺。傳輸速率最高 11Mbps，足以滿足即時數據回傳需求。可根據實際環境調整路由器位置優化訊號。
RS-485 接口可以連接多少台設備?
RS-485 接口支持菊花鏈連接，理論上可連接最多 32 台設備。透過 RJ-11 Port 串聯連接，實現多點數據採集與集中管理。
如何進行初始設置?
設備支持兩種設置方式：使用手機 App 掃描設備上的 QR Code 進行快速配置，或透過設備上的兩個按鍵配合 OLED 顯示屏進行手動設置。
技術支援與下載
產品手冊
下載完整的產品使用手冊 PDF，包含詳細的技術規格、安裝指南與故障排除說明。
操作教學 App
掃描 QR code 下載配套手機 App，快速完成設備設置與參數配置，支援 iOS 與 Android 系統。
安裝示意圖
查看詳細的安裝與連線示意圖，包括電源連接、RS-485 接線與 WiFi 網路配置步驟說明。
如需更多技術支援或產品諮詢，請聯繫我們的專業團隊。我們提供全面的售前諮詢與售後服務，確保您的設備運行順暢。
