智能製造
革新 PCB 鑽針管理的智能解決方案
WS-RFID-DRILL 是專為 PCB 印刷電路板製造產業量身打造的鑽針 RFID 智能管理系統。透過先進的 RFID 非接觸識別技術結合雲端數據分析平台,實現鑽針使用次數、規格與狀態的全自動即時追蹤。
傳統的人工紀錄方式不僅耗時費力,更容易產生錯誤與遺漏。本系統徹底改變這一現況,讓每一支鑽針都擁有獨特的數位身分,從領用、使用到報廢全程自動化監控,大幅提升生產效率與品質穩定性。
系統整合了人工智慧演算法,能夠預測鑽針壽命、優化更換時機,並即時發出預警通知,協助製程工程師做出最精準的決策,有效降低停機時間與耗材浪費,為企業創造顯著的成本效益。
核心價值
  • 消除人工紀錄錯誤
  • 即時監控鑽針狀態
  • AI 智能預測維護
  • 全面提升生產效率
  • 降低營運成本
產品特色
四大核心功能特色
RFID 非接觸式自動識別
採用高頻 RFID 技術,無需人工掃描或接觸,鑽針經過讀寫器時即可自動完成身分識別與數據記錄。識別速度快、準確率高,完全不影響生產節奏,讓管理變得毫不費力。
鑽針使用次數與壽命管理
系統自動記錄每支鑽針的使用次數、加工時間與累積里程,並根據歷史數據建立壽命預測模型。當鑽針接近使用上限時,自動發出更換提醒,避免因過度使用導致的品質問題。
AI 雲端數據分析與報表
所有數據即時上傳至雲端平台,透過 AI 演算法進行深度分析,自動生成使用報表、效率分析與異常警示。管理者可隨時隨地透過網頁或手機查看即時數據,做出快速決策。
可整合 PCB 生產線設備
系統提供標準化介面,可與現有的鑽孔機、CNC 設備及 MES 製造執行系統無縫整合。不需大幅改造現有設備,即可快速導入智能管理功能,投資報酬率高。
系統架構
完整的智能管理架構
WS-RFID-DRILL 系統由四大核心模組組成,從硬體感測到雲端分析形成完整的數據閉環。RFID 標籤貼附於每支鑽針,讀寫器安裝於關鍵工位,資料採集模組負責整合與傳輸,而雲端平台則提供強大的 AI 分析與視覺化呈現功能。
WS-RFID-DRILL 系統架構
RFID 標籤
貼附於每支鑽針以標識與追蹤

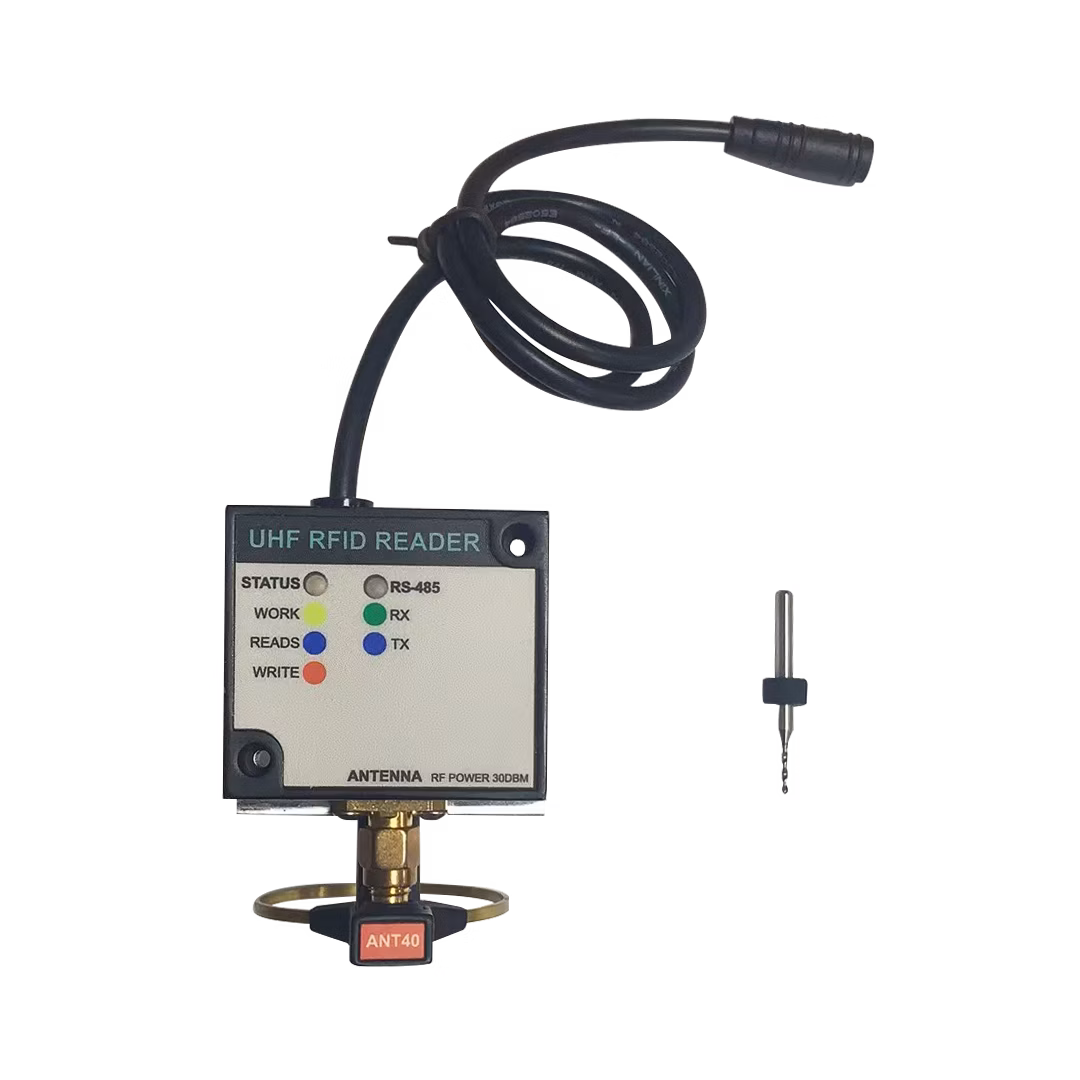

RFID 讀寫器
安裝於工位即時讀取標籤資訊
資料採集模組
透過 RS-485 整合並傳送資料
雲端 AI 平台
分析數據並發出即時預警
整個系統運作流程高度自動化:當鑽針經過讀寫器時,標籤資訊被即時讀取並透過 RS-485 介面傳送至資料採集模組,再經由網路上傳至雲端平台。AI 演算法即時分析數據,若發現異常或達到預設閾值,立即透過系統發出預警通知給相關人員,確保生產品質與效率。
應用範圍
廣泛的產業應用場景
PCB 印刷電路板製造
主要應用領域,適用於多層板、HDI 高密度板、軟硬結合板等各類 PCB 生產線,有效管理數千支不同規格的鑽針,確保鑽孔品質穩定性。
半導體與精密加工
應用於晶圓切割、封裝基板加工等高精密製程,對刀具壽命管理要求極高的場景,系統可精確追蹤每次使用,避免過度磨損影響良率。
汽車與航太零組件加工
汽車電子與航太產業對零組件品質要求嚴苛,系統提供完整的刀具履歷追溯功能,符合 IATF 16949 與 AS9100 等品質管理標準。
精密模具與工藝產業
適用於模具製造、精密機械加工等需要高度刀具管理的產業,透過數據分析優化刀具使用策略,延長刀具壽命並提升加工精度。
產業效益
為企業創造顯著的營運價值
85%
減少人為錯誤
自動化識別與記錄,大幅降低人工操作失誤率
92%
提升品質一致性
精準控制鑽針使用狀態,確保每批產品品質穩定
40%
降低耗材浪費
優化鑽針更換時機,有效延長刀具使用壽命
全方位效益提升
導入 WS-RFID-DRILL 系統後,企業可獲得多重效益。首先是降低人為錯誤,透過自動化識別與記錄,徹底消除人工抄寫錯誤、漏記或重複記錄等問題,讓數據更加可靠。
其次是提升鑽孔品質一致性,系統確保每支鑽針都在最佳狀態下使用,避免因鑽針過度磨損導致的孔徑偏差、毛刺或斷針問題,大幅提升良率。
第三是減少停機與耗材浪費,透過 AI 預測維護,在鑽針達到最佳更換時機時提前準備,避免突發性斷針導致的產線停機。同時優化鑽針使用策略,延長刀具壽命,降低採購成本。
最終實現整體產線效率提升,減少換刀時間、降低品質異常處理工時,讓生產更加順暢,交期更有保障,全面強化企業競爭力。
技術規格
完整的技術參數規格
產品型號
WS-RFID-DRILL
模組化設計,可根據產線規模彈性擴充讀寫器數量與監控點位
識別技術
RFID 非接觸式識別
採用 ISO 15693 / ISO 18000-3 標準,讀取距離可達 5-15 公分,識別速度 < 0.1 秒
通訊介面
RS-485 工業標準
支援 Modbus RTU 協定,可連接 PLC、工控電腦或現有 MES 系統,最長通訊距離達 1200 公尺
工作電壓
DC 6–30V 寬電壓設計
適應工廠複雜電力環境,內建過壓、欠壓與反接保護,確保設備穩定運作
資料平台
雲端 AI 分析系統
提供網頁版與手機 APP,支援多使用者權限管理、即時儀表板、歷史數據查詢與自訂報表匯出功能
環境適應性
工業級防護標準
工作溫度 -10°C ~ 60°C,防護等級 IP65,可適應高溫、高濕、粉塵等嚴苛工廠環境
實際應用
真實場景應用案例
WS-RFID-DRILL 系統已成功導入多家 PCB 製造廠、半導體封裝廠與精密加工企業,在不同生產環境中展現卓越效能。
PCB 多層板生產線
某大型 PCB 製造廠擁有 50 台鑽孔機、管理超過 3000 支不同規格鑽針。導入系統後,鑽針使用記錄準確率從 78% 提升至 99.5%,因鑽針問題導致的品質異常下降 67%,年度耗材成本節省達 NT$ 180 萬元。
半導體封裝基板廠
半導體封裝廠對微細鑽孔精度要求極高,導入系統後實現每支鑽針的完整生命週期追蹤。透過 AI 分析優化鑽針更換策略,鑽針壽命延長 25%,良率提升 3.2%,每月減少停機時間累計達 18 小時。
汽車電子零組件廠
汽車電子產業需符合嚴格的 IATF 16949 品質標準,系統提供完整的刀具履歷追溯功能,每批產品都能追溯到使用的鑽針編號與狀態。客戶稽核通過率 100%,並獲得主要車廠客戶的高度肯定。
導入流程
簡單快速的系統導入
WS-RFID-DRILL 系統採用模組化設計,導入過程快速且對現有生產線影響最小。我們提供完整的導入服務,從現場評估、系統規劃到安裝測試,全程由專業團隊協助。
標準導入時程僅需 2-4 週,包含硬體安裝、系統整合、人員教育訓練與試運行。系統上線後,我們提供持續的技術支援與維護服務,確保系統長期穩定運作。
01
需求分析與現場評估
了解產線配置與管理需求
02
系統規劃與方案設計
客製化系統架構與設備配置
03
硬體安裝與系統整合
安裝讀寫器並整合現有設備
04
測試驗證與人員培訓
系統功能測試與操作教育訓練
05
正式上線與持續支援
系統正式運作與長期技術服務
立即開始您的智能管理升級
聯絡我們
想了解更多關於 WS-RFID-DRILL 系統的資訊,或預約現場評估與系統展示?我們的專業團隊隨時為您服務。
我們提供免費的初步諮詢服務,協助您評估系統導入的效益與投資報酬率。歡迎來電或填寫線上表單,我們將盡快與您聯繫。
WS-RFID-DRILL — 引領 PCB 製造邁向智能管理新時代
