智慧停車系列－AI 地磁三合一車位檢知器
結合 AI 地磁三合一車位檢知器與 Gateway主機(PLC 無線通訊橋)，打造完整的智慧停車管理解決方案
AI 地磁三合一車位檢知器
型號：WS-CAR3DET / WS-CAR900 / WS-CAR900-L
埋地式地磁
(型號：WS-CAR3DET)
鎖地式地磁
(型號：WS-CAR900)
鎖天花板式地磁
(型號：WS-CAR900-L)
核心技術特點核心
採用地磁感測、微波雷達與 G-Sensor 三合一融合技術，透過 AI 演算法即時分析車位占用狀態。產品具備超低功耗設計，特別適合大規模長期部署需求。
  • 採用三重感測技術進行交叉驗證，有效降低誤判風險。
  • 防水防塵設計。
  • 支援 NB-IoT / 900MHz 無線通訊。
  • 安裝方式靈活：鎖地式、鎖天花板式、埋地式。
  • 工作溫度範圍：-40°C ~ +85°C。
埋地式地磁技術優勢
  • NB-IoT物聯網通訊：可節省主機費，但需支付電信月租費
  • Gateway主機(900MHz ISM Band通訊)：可節省電信月租費，但需架設主機　　
  • 埋入式地磁搭配Gateway主機(900MHz ISM Band通訊)：PLC無線通訊橋 (型號：WS-PLCMU900)
鎖地式地磁、鎖天花板式地磁技術優勢
  • 精準度高：利用AI算法和地磁技術，可精確檢測車輛是否存在、移動狀態和停放位置，減少誤報或漏報的情況。
  • 即時檢測：提供即時的車位佔用狀態更新，方便車主或停車管理系統快速掌握空位資訊。
  • 無線通信：支持無線數據傳輸，方便與停車管理平台或應用程式連接，提供智能化的停車解決方案。
  • 低功耗設計：本產品採用低功耗設計，可長時間持續運作，減少頻繁更換電池的麻煩。
  • 安裝簡便：無需挖掘道路，只需將檢知器安裝於地面，安裝成本低且不影響交通。
  • 環境適應性強：適用於各種天氣和環境條件，無論是室內停車場或戶外，均能穩定運作。
  • 微波雷達感测：精確偵測車輛存在與移動狀態，提供實時占用判定。
  • 氣壓傳感器：監測環境氣壓變化，輔助判斷車輛重量與存在。
  • 溫濕度監測：實時記錄環境溫濕度數據，確保設備在各種氣候條件下穩定運行。
  • G-Sensor 重力感測：偵測地面震動與壓力變化，提供車輛進出輔助判定。

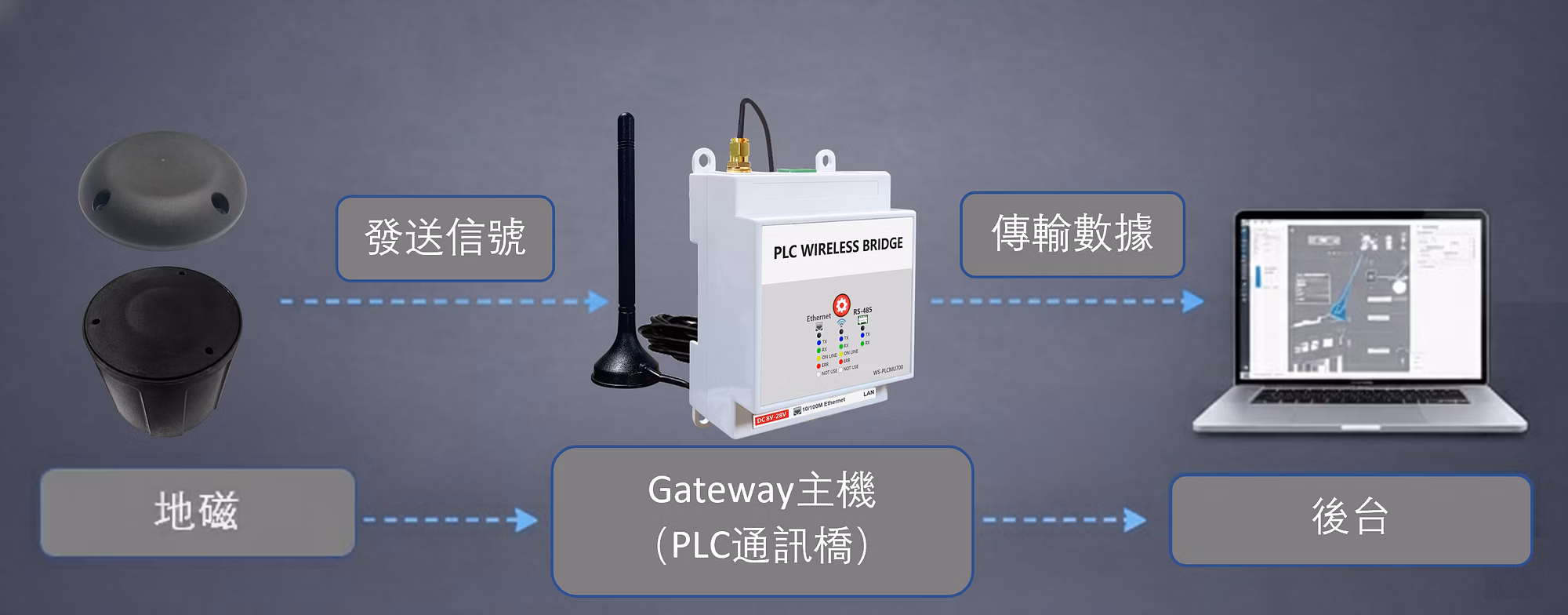

傳輸架構
各款地磁感測器通訊方式
方式一：Gateway主機(900MHz ISM Band通訊)
方式二：NB-IoT物聯網通訊
Gateway主機 (PLC通訊橋)
型號：WS-PLCMU900
工業級多協定無線通訊
多樣化通訊介面
支援 RS-485、RJ45 乙太網路、WiFi 與 LoRa，可同時連接多種PLC與工控設備。

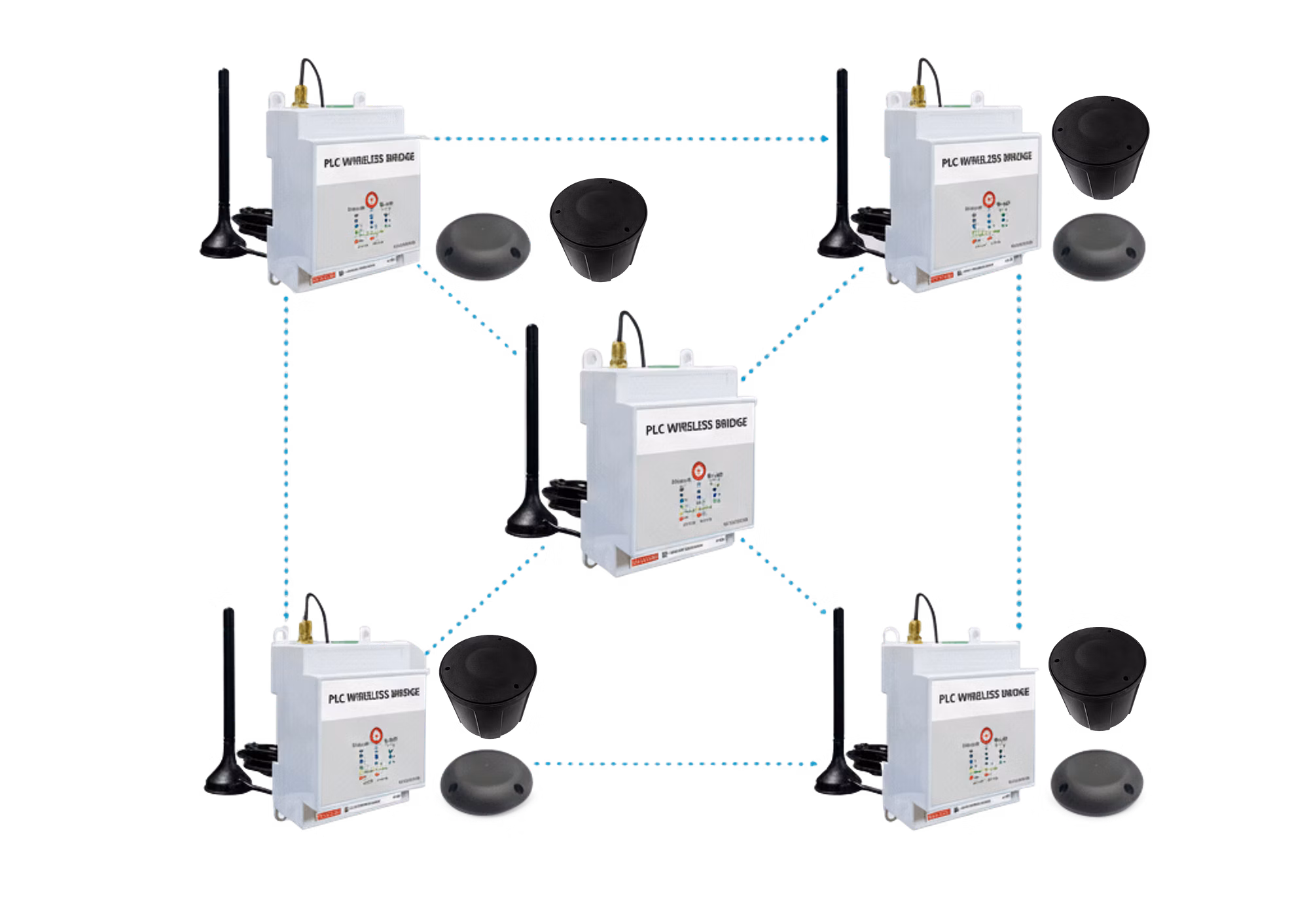

自組網路功能
每台設備可自行組成通訊群組，實現設備間相互通訊，建立穩定可靠的無線網路拓撲。
遠距離傳輸
LoRa 模式下通訊距離可達 5 公里（直線空曠距離），有效解決工廠與大型場域布線難題。
工業級設計
EMC 抗干擾設計，適合嚴苛工業環境長期穩定運行。
Gateway主機 (PLC通訊橋) 架構與連接方式
WS-PLCMU900提供靈活的連接方式，可透過RS-485串列埠連接傳統PLC設備，或使用RJ45網路埠整合至現有乙太網路架構。內建 WiFi 模組，支援 2.4GHz，LoRa 模組則提供遠距離無線傳輸能力。
設備支援多種通訊協定包括 Modbus RTU/TCP、MQTT、HTTP 等，可與主流工控平台無縫整合。自組網路拓撲支援星狀、網狀等架構，單一網路最多可連接 256個節點。
PLC 設備
透過 RS-485 或乙太網路連接
Gateway主機 (PLC無線通訊橋)
WS-PLCMU900 進行協定轉換
資料彙整
集中收集多設備資料
雲端平台
上傳雲端系統
文星停車監控系統後台
車位檢知器安裝與感測原理
1. 地磁感測層
偵測地球磁場變化，當金屬車輛進入時產生磁場擾動訊號。
2. 微波雷達層
發射微波訊號並接收反射波，精確判斷車輛存在與移動狀態。
3. AI 融合演算
三重訊號經 AI 演算法整合分析，輸出最終車位狀態判定結果。

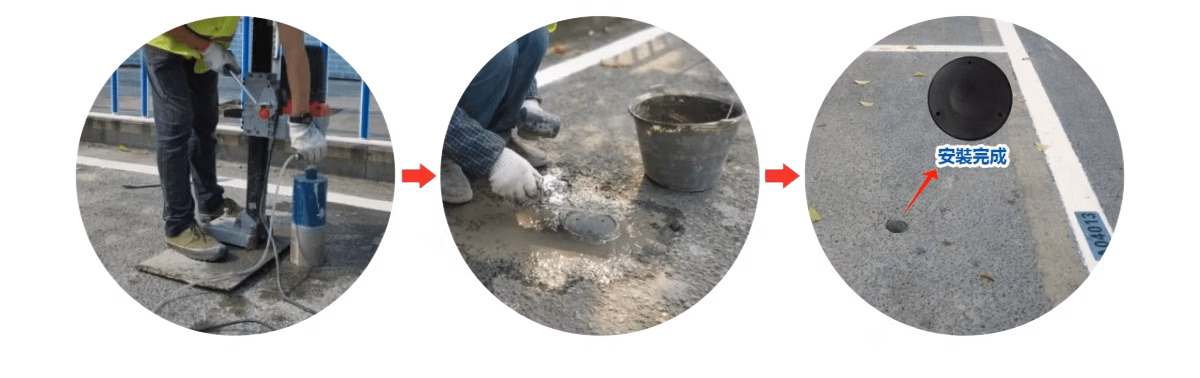

地磁安裝方法
無需佈線，安裝方便快捷
安裝示意圖
↓↓↓

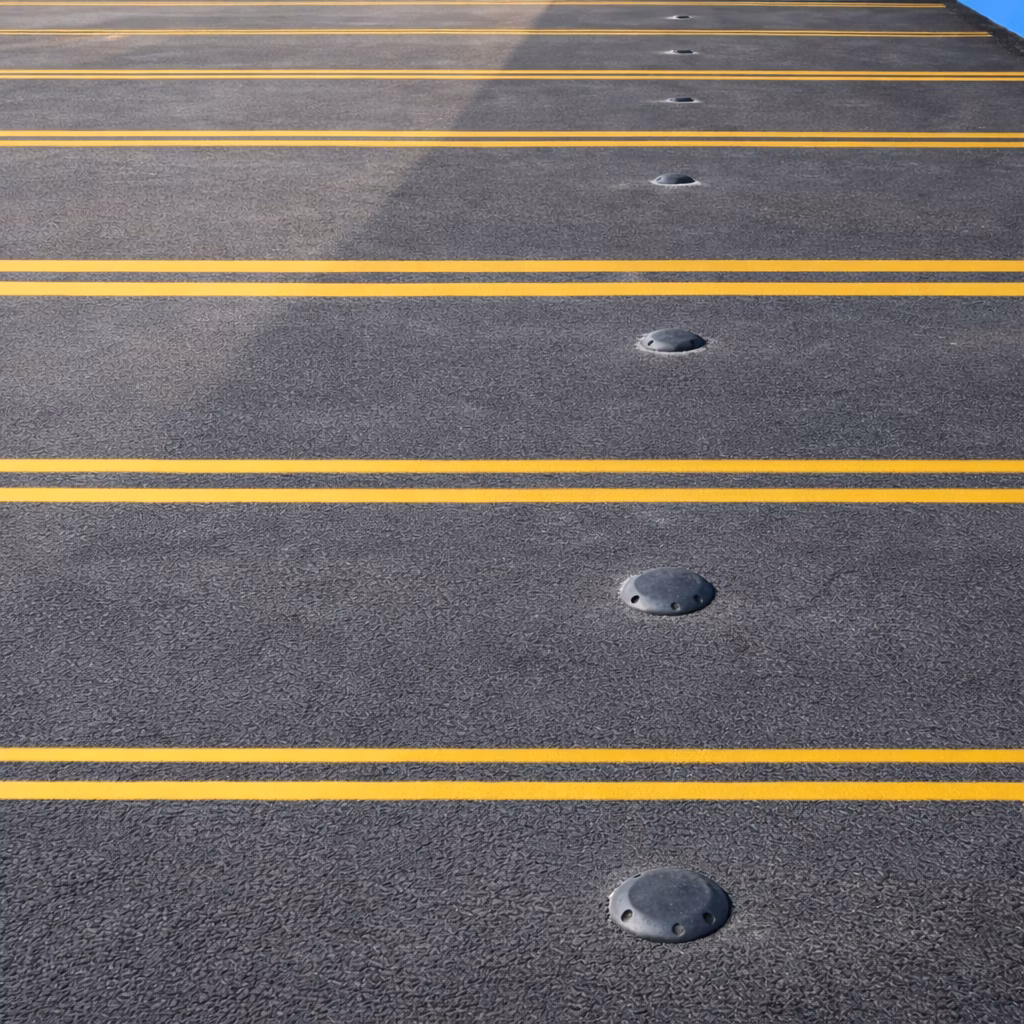

智慧停車場應用場景
即時監控與引導
系統即時回傳每個車位的占用狀態至管理平台，透過停車引導看板與手機 APP，協助駕駛快速找到空位，減少場內繞行時間達 40%，有效提升停車場使用效率與使用者滿意度。
系統可整合既有停車收費系統與監控攝影機，提供完整的停車場管理解決方案。歷史數據分析功能協助管理者了解尖峰離峰時段、平均停車時長等關鍵指標，作為營運策略調整依據。
即時監控
管理平台即時顯示全場車位狀態
停車引導
LED 看板與 APP 引導至空位
數據分析
停車行為分析與營運優化建議
系統整合架構與效益分析
1
感測層
車位檢知器與工業感測器收集現場資料
2
通訊層
無線通訊橋進行資料彙整與傳輸
3
平台層
雲端管理平台進行數據處理與分析
4
應用層
提供監控介面、報表與決策支援
導入效益統計
60%
成本降低
相較傳統有線方案節省建置成本
70%
時間縮短
安裝部署時間大幅減少
99%
準確率
車位檢知與數據傳輸準確度
