UHF RFID 一體機讀取器
WS-RFIDALL-8
工業級UHF RFID讀取器，加速您的智慧化進程。
WS-RFIDALL-8整合高增益圓極化天線、先進RFID模組及多樣通訊介面，專為嚴苛環境設計，適用於門禁管制、車道管理、人員追蹤與資產監控。
核心優勢：
  • 超遠距精準讀取： 支援ISO18000-6C(EPC Gen2)協議，實現長距離、高穩定標籤讀取。
  • 全環境運作： 無論戶外或室內，均能可靠運行。
  • 廣泛應用： 完美融入智慧製造、高效物流、安防系統，助您營運自動化。
產品技術特色
核心技術規格
WS-RFIDALL-8 採用圓極化 8dBi 高增益腔體天線設計,提供卓越的訊號接收與發射能力。設備支援 NCC、FCC 及 CE 等國際頻段標準,最大輸出功率達 1W(可依客戶需求客製化調整),確保在各種應用場景下都能達到最佳讀取距離與穩定性。
設備內建溫度感測與過溫保護機制,有效延長使用壽命並確保長時間運作的可靠性。支援 Modbus RTU 與 AT Command 通訊協議,方便與各類工控系統及管理平台整合,提供靈活的系統部署選項。

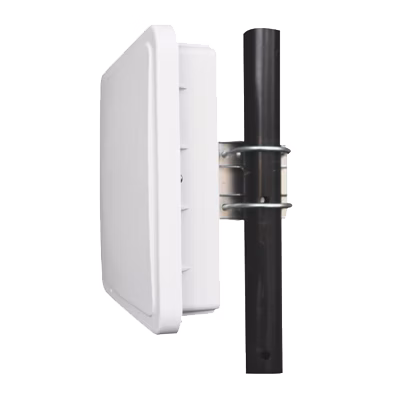

產品尺寸規格
外觀尺寸：228 × 228 × 68 mm
  • 緊湊型設計適合多種安裝環境
  • 工業級外殼提供優異防護
  • 標準化尺寸便於系統整合
  • 多種安裝方式支援壁掛與立柱
完整通訊介面方案
無線通訊技術
1
BLE 5.1 低功耗藍牙
提供讀取器與智能手機或電腦之間的高效通訊,具備低功耗、高速度、長距離和低延遲等特性,適合行動裝置配對與近距離數據傳輸應用。
2
WiFi(選配 Mesh)
支援高速度、長距離的無線網路連接,可實現讀取器與其他設備之間的快速數據交換。Mesh 網路功能提供優異的擴展性,讓使用者能夠擴展通訊範圍以涵蓋更多設備,適合大範圍部署。
3
NB-IoT(選配)
低功耗廣域網路技術,提供穩定的物聯網連接能力。相較其他通訊介面,NB-IoT 可實現更遠距離的數據傳輸,具備低功耗與寬覆蓋特性,滿足 UHF RFID 系統對於長距離連接的需求。
有線通訊介面
RS-485 串列通訊
差分信號通訊介面,可實現多點通訊並在長距離傳輸時有效減少信號衰減。支援連接多個門禁讀寫器,提高系統可擴展性,同時減少信號干擾和數據錯誤的可能性,是工業環境中可靠的通訊選擇。
RJ-45 乙太網路
標準網路介面可通過區域網路連接到多個門禁讀寫器,實現更高的數據傳輸速率。提供方便的系統管理能力,支援遠端監控與設定,適合需要集中管理的大型部署環境。
維根 Wiegand
專為門禁與 RFID 系統設計的低速、單向、雙線數位通訊介面,以簡單可靠的脈衝信號傳輸卡號或身份資料。結構簡單、抗干擾強、成本低且相容性高,能在長距離下穩定傳輸門禁識別信號。
連線設定方式
本設備在開機後會透過語音提示即時提供 IP 位址，使用者無需安裝額外軟體，只要使用瀏覽器即可連線。所有 RFID 相關功能與通訊設定，皆可直接在網頁介面上完成設定與管理，操作直覺、維護方便，大幅提升設定效率與使用便利性。
開機與系統狀態
設備開機後自動進行硬體自檢，自檢完成將語音提示「開機成功」，並於取得網路位址後語音播報本機 IP 位址。
異常語音代碼
異常1：
RFID 通訊異常
異常2：
RJ-45 通訊異常
異常3：
WiFi 通訊異常
異常4：
NB-IoT 通訊異常
Web 管理介面登入
  1. 於瀏覽器輸入：http://設備IP位址:8080
  1. 範例：192.168.3.35:8080
  1. 建議使用 Chrome 瀏覽器
RFID 設定入口
登入後點選「All in One Set」進入 RFID 功能設定。

重要提醒：修改設定前請先停止掃描。

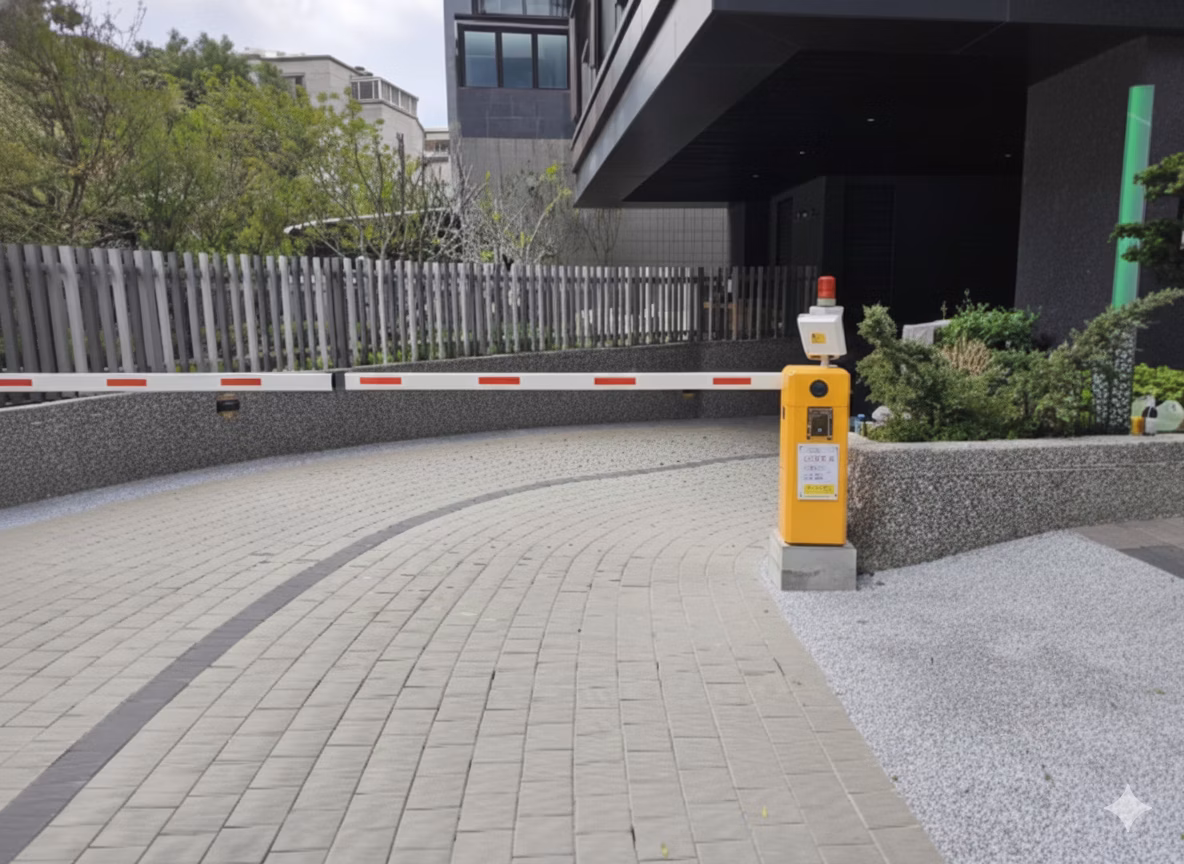

應用範圍：門禁與車道管理
智能門禁解決方案
WS-RFIDALL-8 完美適用於人員門禁與車道出入口管理應用。系統可搭配 Wiegand 與 Relay 模組控制門鎖、柵欄機等設備,實現免刷卡自動辨識功能,大幅提升通行效率與安全管理水準。
透過長距離讀取能力,使用者無需減速或停車即可完成身份驗證,特別適合車輛密集的停車場、社區大門及企業園區等場景。系統支援多種標籤格式,可與現有門禁系統無縫整合。
  • 免接觸快速通行體驗
  • 支援多重身份驗證機制
  • 即時記錄進出資料
  • 彈性的權限管理功能

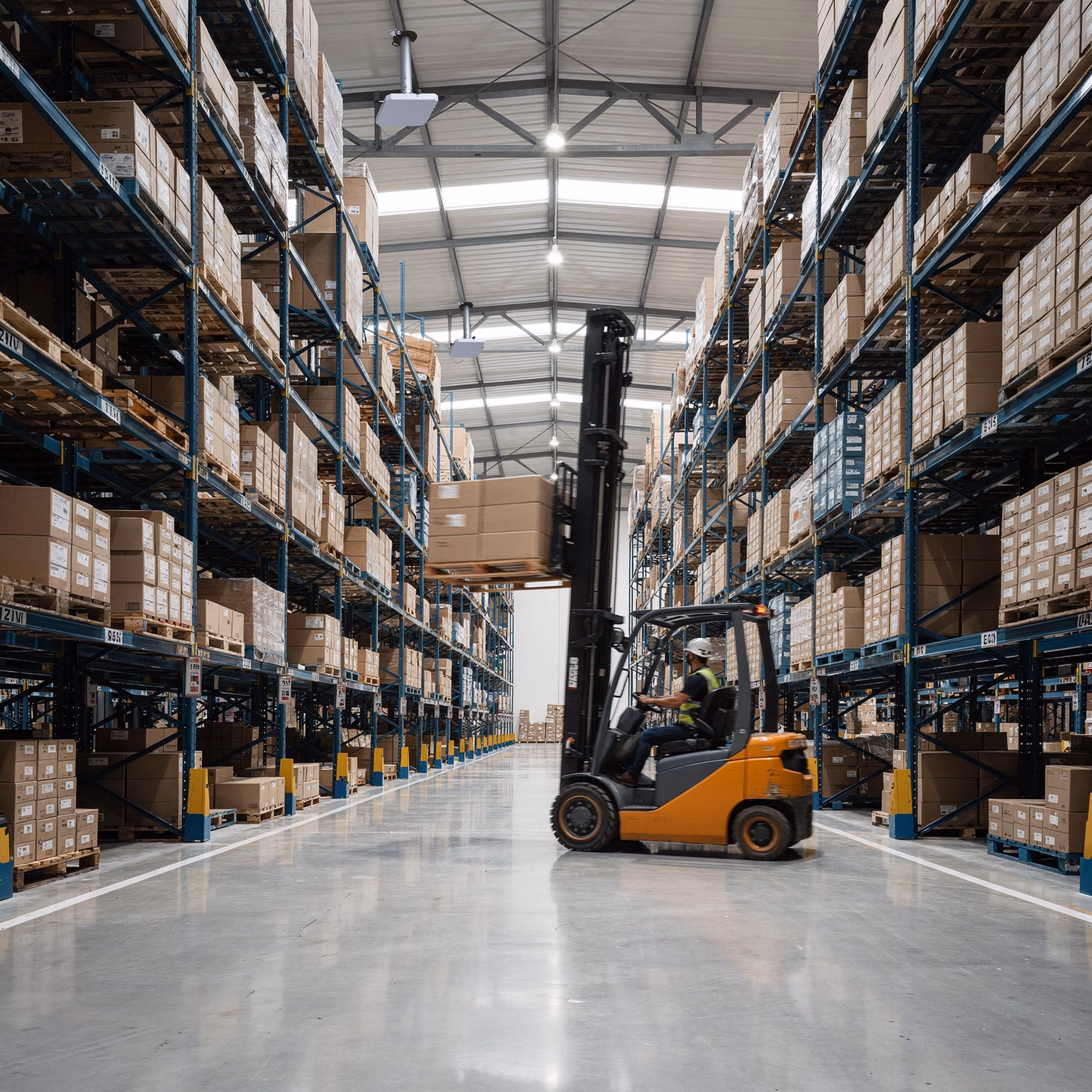

應用範圍：物流與倉儲管理
提升物流作業效率
在現代物流與倉儲管理中,WS-RFIDALL-8 提供強大的自動化識別能力。系統可用於貨物、棧板、叉車與出貨口管理,支援多標籤同時讀取功能,大幅提高盤點與出貨效率,減少人工作業時間與錯誤率。
貨物追蹤管理
即時掌握貨物位置與狀態,提供完整的物流軌跡記錄,降低貨物遺失風險。
棧板自動盤點
快速完成大量棧板盤點作業,減少人力需求,提高庫存準確度。
叉車進出管理
自動記錄叉車與操作人員進出資訊,優化設備使用效率與安全管理。
出貨口驗證
確保正確的貨物裝載與出貨,減少配送錯誤,提升客戶滿意度。
應用範圍：智慧製造與設備管理
工業 4.0 整合方案
WS-RFIDALL-8 為智慧製造環境提供關鍵的識別與追蹤能力。系統可用於製程工站識別、設備進出管理與生產履歷追蹤,完美整合 MES(製造執行系統)與 ERP(企業資源規劃)系統,實現生產流程的數位化與透明化。
透過即時的數據收集與分析,管理者可以掌握生產狀態、識別瓶頸並優化資源配置。系統支援多種工業通訊協議,確保與現有自動化設備的相容性,為企業打造真正的智慧工廠環境。
工站自動識別
自動記錄產品在各工站的加工資訊,確保製程追溯性。
設備管理
追蹤設備使用狀態與保養記錄,優化設備利用率。
品質履歷
建立完整的生產履歷,符合產業品質管理標準。
廣泛的應用領域
除了核心的門禁、物流與製造應用外,WS-RFIDALL-8 還能廣泛應用於各種需要自動識別與追蹤的場景,為不同產業提供客製化的解決方案。
校園與園區管理
提供師生與訪客的身分識別管理,整合門禁、考勤與安全監控系統,打造安全智慧的校園環境。支援大量人員快速通行,提升校園管理效率。
圖書管理系統
實現圖書自動借還、館藏盤點與防盜管理。使用者可透過自助借還書機快速完成借閱程序,館方則能輕鬆完成大量圖書盤點作業,大幅降低人力成本。
醫療資產追蹤
追蹤醫療設備、藥品與耗材的位置與使用狀態,確保關鍵資源的可用性。提供完整的使用記錄,協助醫療機構優化資源配置與成本控制。

彈性客製化服務：我們提供專業的技術諮詢與系統整合服務,根據您的特定需求客製化讀取器參數、通訊介面與系統功能,確保最佳的應用效果。
系統架構與通訊整合
完整的端到端解決方案
WS-RFIDALL-8 採用模組化系統架構設計,支援多種通訊方式與後端系統整合。讀取器透過 Ethernet、WiFi 或 NB-IoT 等介面,將標籤資料傳輸至 MES(製造執行系統)、WMS(倉儲管理系統)或門禁管理平台,實現即時的資料同步與系統聯動。
01
標籤識別層
WS-RFIDALL-8 讀取器捕獲 UHF RFID 標籤訊號,進行解碼與資料處理。
02
通訊傳輸層
透過有線或無線網路將標籤資料傳輸至邊緣運算設備或雲端平台。
03
資料處理層
後端系統接收並處理標籤資料,執行業務邏輯與規則引擎運算。
04
應用呈現層
將處理結果呈現於管理介面,並觸發相應的控制指令或警示通知。
系統支援標準化的通訊協議與 API 介面,方便與第三方軟體平台整合。無論是本地部署或雲端架構,都能提供穩定可靠的資料傳輸與系統互聯能力。
安裝與部署說明
安裝要點
為確保 WS-RFIDALL-8 達到最佳讀取效能,請遵循以下安裝與部署建議。正確的安裝位置與角度設定,能夠顯著提升標籤識別率與系統穩定性。
建議安裝高度與角度
  • 門禁應用：離地面 1.2-1.5 公尺
  • 車道應用：離地面 2.5-3.5 公尺
  • 天線傾斜角度：15-30 度向下
  • 讀取距離：最遠可達 8-10 公尺（視不同標籤性能而異）
環境注意事項
避免金屬干擾
安裝位置應避開大面積金屬結構,保持讀取器與金屬物體至少 30 公分距離,以減少訊號反射與干擾。
電源與網路配置
  • 電源：DC 12V / 2A(穩壓電源)
  • 網路：Cat5e 以上等級網路線
  • 建議使用突波保護裝置
安裝步驟
  1. 確認安裝位置與高度
  1. 固定安裝支架或底座
  1. 連接電源與通訊線路
  1. 調整天線角度與方向
  1. 進行系統測試與調校
接線說明
  1. 紅色線：DC 12V 正極
  1. 黑色線：DC 12V 負極(接地)
  1. 網路線：連接至 RJ-45 接口
  1. RS-485：A+/B- 差分信號線
  1. Wiegand：D0/D1 資料線
系統調校
  • 設定讀取器 IP 位址與網路參數
  • 調整射頻輸出功率等級
  • 設定標籤過濾與防碰撞參數
  • 測試讀取距離與穩定性
  • 整合後端管理系統

專業技術支援：如需協助安裝部署或系統整合,歡迎聯繫我們的技術團隊。我們提供完整的售前諮詢、現場安裝指導與售後維護服務,確保您的 RFID 系統順利運作。
