ASK 超再生高頻接收模組
型號：RWS-371F (系列型號)
RWS-371F 系列為採用 ASK 調變技術的超再生式高頻接收模組，具備高靈敏度（-108dBm）與低功耗特性，專為無線警報、遙控控制與工業自動化應用而開發。本系列提供六種不同頻率版本，涵蓋 303.875MHz 至 433.92MHz 頻段，能滿足各地區法規要求與不同應用場景需求。
模組採用 LC 振盪電路架構，具備優異的頻率穩定性與抗干擾能力。接收頻寬達 ±500KHz，可支援最高 4.8Kbps 的資料傳輸速率。寬範圍工作電壓（3.8-5.5V）設計，便於整合至各種嵌入式系統與電池供電應用中。僅需極少外部元件即可完成完整 RF 接收功能，大幅簡化系統設計與降低成本。
產品核心特性與型號規格
高靈敏度接收
接收靈敏度達 -108dBm，確保遠距離穩定通訊
多頻率選擇
提供六種頻率版本，適應不同區域法規需求
低功耗設計
工作電流僅 4.5mA，適合電池供電應用
快速啟動
接收器啟動時間小於 3ms，反應迅速
型號
RWS-371F-1
RWS-371F-2
RWS-371F-3
RWS-371F-4
RWS-371F-5
RWS-371F-6
頻率
303.875MHz
310MHz
315MHz
318MHz
418MHz
433.92MHz
調變方式
ASK
ASK
ASK
ASK
ASK
ASK
靈敏度
-108dBm
-108dBm
-108dBm
-108dBm
-108dBm
-108dBm
傳輸速率
4.8Kbps
4.8Kbps
4.8Kbps
4.8Kbps
4.8Kbps
4.8Kbps
工作電壓
3.8-5.5V
3.8-5.5V
3.8-5.5V
3.8-5.5V
3.8-5.5V
3.8-5.5V
詳細電氣特性規格
絕對最大額定值
RWS-371F 系列模組的電氣特性經過嚴格測試與驗證。工作電壓範圍 3.8V~5.5V (典型 5V)，數據輸出高電壓可達 Vcc-0.5V 至 Vcc，低電壓低於 0.3V。典型工作電流為 4.5mA，非常適合低功耗應用。
符號
參數項目
測試條件
最小值
典型值
最大值
單位
Vcc
工作電源電壓
—
3.8
5
5.5
V
I Tot
工作電流
—
—
4.5
—
mA
V Data
數據輸出電壓
輸出高位準 (1 Data = +200 uA)
Vcc -0.5
Vcc
—
V
V Data
數據輸出電壓
輸出低位準 (1 Data = -10 uA)
—
—
0.3
V
射頻性能參數
各型號的射頻性能經過精密校準，頻率容差 ±0.5MHz。接收靈敏度典型值為 -108dBm，最佳可達 -110dBm，確保弱信號下穩定接收。通道寬度 ±500KHz，接收器啟動時間小於 3ms，適合即時控制。
參數項目
最小值
典型值
最大值
單位
工作射頻頻率 (FC)
303.325
303.875
304.325
MHz
工作射頻頻率 (FC)
309.5
310
310.5
MHz
工作射頻頻率 (FC)
314.5
315
315.5
MHz
工作射頻頻率 (FC)
317.5
318
318.2
MHz
工作射頻頻率 (FC)
417.5
418
418.5
MHz
工作射頻頻率 (FC)
433.4
433.9
434.4
MHz
靈敏度 (Pref.)
-106
-108
-110
dBm
通道寬度
-500
—
500
KHz
等效噪聲頻寬 (NEB)
—
5
4
KHz
基板數據速率
—
—
3
KB/S
接收器啟動時間
—
—
3
ms

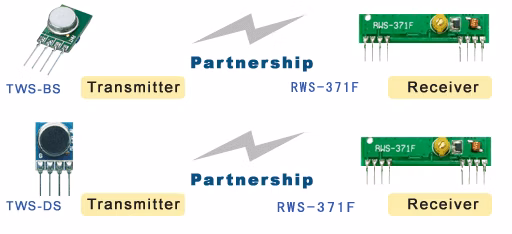

發射接收模組配對指南
為確保無線系統的最佳性能，RWS-371F 系列接收模組需搭配相對應頻率的發射模組使用。我們提供完整的發射模組產品線（TWS 系列），涵蓋所有常用頻段，讓系統整合更加便利。選擇配對模組時，請確認發射與接收模組的工作頻率完全一致，以獲得最佳的通訊品質與傳輸距離。
發射模組型號
工作頻率
建議搭配接收模組
TWS-BS、TWS-DS
303.875 MHz
RWS-371F-1
TWS-BS、TWS-DS
310.000 MHz
RWS-371F-2
TWS-HS、TWS-BS、TWS-DS、TWS-FS
315.000 MHz
RWS-371F-3
TWS-BS、TWS-DS
318.000 MHz
RWS-371F-4
TWS-BS、TWS-DS
418.000 MHz
RWS-371F-5
TWS-HS、TWS-BS、TWS-DS、TWS-FS
433.920 MHz
RWS-371F-6
腳位定義與接線說明
模組採用標準 2.54mm 間距接腳設計，可直接插入麵包板或 PCB 插座，也可透過焊接方式固定於電路板上。建議在 VCC 與 GND 之間加裝 100nF 去耦電容，以提升系統穩定性。
Pin
Function
1
GND
2
Digital Output
3
Linear Out
4
VCC
5
VCC
6
GND
7
GND
8
ANT(About 13cm)
電源輸入 (VCC)
電源輸入端 （3.8~5.5V）
接地 (GND)
接地端，連接系統地
數據輸出 (DATA)
數據輸出端，輸出解調後的 數位訊號
天線輸入 (ANT)
天線接點，連接外部天線或 天線走線
主要應用領域
除了前述的核心應用外，RWS-371F 系列更延伸至智慧家居、公用設施控制與物聯網終端裝置等新興領域。隨著無線通訊技術的普及與成熟，越來越多的系統設計師選擇採用無線解決方案來簡化佈線、降低安裝成本並提升系統靈活性。以下介紹另外五個重要應用方向。
住宅與商用警報系統
整合於現代化智慧警報系統中，接收來自各類感應器的無線訊號，包括門窗磁簧開關、玻璃破碎偵測器、被動紅外線（PIR）感應器等。支援多點佈署，單一接收主機可同時監控多個感應器，大幅簡化系統佈線與安裝流程。
遙控水電開關控制
應用於智慧家居的水電設備控制，如電熱水器、電暖器、空調或照明系統的遠端開關控制。使用者可透過手持遙控器或牆面開關無線控制設備啟閉，無需重新配線即可實現智慧化升級，特別適合既有建築的改裝專案。
無線資料接收終端
作為低速率無線資料傳輸系統的接收端，應用於環境監測、農業感測網路或簡易遙測系統。4.8Kbps 的傳輸速率足以應付溫濕度、壓力、液位等感測數據的回傳需求，是建構低成本無線感測網路的理想選擇。
低功耗 RF 控制設備
專為電池供電或能源受限應用設計。典型工作電流僅 4.5mA，在間歇接收模式下可進一步降低平均功耗。適合應用於無線感應器節點、可攜式遙控裝置或需要長時間獨立運作的無線控制終端。
模組支援快速啟動與睡眠模式切換，系統可依實際需求動態調整功耗，在省電與回應速度之間取得最佳平衡。
MCU / PLC 無線接收模組
作為微控制器（MCU）或可程式邏輯控制器（PLC）系統的無線擴展模組，提供 RF 接收功能。DATA 輸出腳位可直接連接至 MCU 的 GPIO 或中斷輸入腳，軟體端僅需進行簡單的邏輯判讀與解碼即可完成無線通訊功能整合。
支援多種主流開發平台與程式語言，包含 Arduino、Raspberry Pi、STM32 等，縮短產品開發週期。
6
頻率版本
涵蓋主流頻段
-108
dBm 靈敏度
超高接收靈敏度
4.5
mA 工作電流
低功耗設計
<3
ms 啟動時間
快速反應能力

技術支援與客製化服務
我們提供完整的技術文件、應用筆記與參考設計，協助工程師快速完成系統整合。如有特殊頻率需求或客製化開發需求，歡迎與我們的技術團隊聯繫，我們將提供專業的解決方案建議。
