(識別卡)無塵衣UHF RFID eTag人員識別整合方案

智慧化無塵室人員識別
－RFID一體機讀寫器系統
型號：WS-RFIDALL-8
為無塵室環境設計的精準識別系統
WS-RFIDALL-8 超高頻 RFID 一體機專為高潔淨等級環境量身打造,可精準應用於無塵室人員識別與進出管理。系統採用先進的 UHF RFID 技術,人員僅需配戴專用識別卡,通過無塵室出入口時即可由一體機自動感應與記錄。
全程無需刷卡或停留,有效提升通行效率並大幅降低人為接觸風險。此設計不僅符合無塵室嚴格的潔淨度要求,更能確保人員進出管理的準確性與即時性,為半導體、面板、精密電子等產業提供最佳解決方案。
無塵室應用效益分析
免接觸式識別
完全符合無塵室管理規範,避免接觸式刷卡造成的污染
風險與交叉感染。
即時記錄管理
自動記錄人員進出時間與次數,建立完整的人員動態追蹤
資料庫。
系統整合能力
可與無塵衣管理、設備使用記錄等系統整合,建構完整的
無塵室管理平台。
降低管理成本
減少人為操作錯誤,提升管理效率,適用於半導體、面板、
電子製造等高潔淨場域。
文星電子無塵衣RFID識別方案核心優勢
本方案為文星電子規劃之無塵衣RFID人員識別標準解決方案，專為無塵室實際作業環境設計。
降低漏讀風險
透過多設備交叉覆蓋與圓極化天線配置，有效降低人體與方向變化造成的漏讀風險。
穩定高效識別
提供穩定、可預期且高成功率的人員進出識別，確保管理合規與紀錄完整。
系統穩定擴充
兼顧系統穩定性、擴充彈性與長期運行需求，協助客戶提升管理效率與可靠性。
專業技術支援
文星電子提供完整的技術諮詢、系統整合與售後服務，確保方案順利導入與長期運作。
適用場域類型
半導體晶圓廠
無塵室環境嚴格管控人員進出與無塵衣使用記錄。
面板與光電製造
TFT-LCD、OLED生產線,整合產線人員追蹤與製程管控系統。
電子組裝產線
精密電子組裝與測試區域,確保人員資格與產品追溯性。
研發實驗室
高潔淨研發與測試環境,記錄研究人員實驗室使用時數。
WS-RFIDALL-8 超高頻 RFID 一體機讀寫器
多重讀取技術優勢
在無塵室環境中,人員穿著厚重無塵衣、識別卡配戴角度因人而異,若僅使用單台讀取設備,容易因人體遮蔽、訊號反射或卡片角度不佳導致漏讀現象。
透過三台 WS-RFIDALL-8 一體機讀寫器進行多面向讀取,可大幅提升識別成功率至 97% 以上。系統配置包含上方、左側、右側各一台設備,形成完整的三維讀取網絡,確保無論人員以何種姿態通過,都能被準確識別。
智慧方向判斷
系統可透過讀取順序與訊號強度變化,自動判斷人員為進入或離開無塵室。當人員通過時,系統會記錄三台 WS-RFIDALL-8 一體機讀寫器的觸發時序與訊號強度。
透過分析這些數據的先後順序與強度變化曲線,系統能精確判定通行方向,有效避免誤判或重複紀錄,確保進出記錄的完整性與準確性,為管理者提供可靠的數據基礎。
三台一體機讀寫器協同讀取架構
出入口配置三台一體機讀寫器,分別位於上方、左側與右側位置。這種三角形配置能夠形成完整的讀取覆蓋區域,克服人體遮蔽效應,確保無論人員姿態或行走速度如何變化,都能被至少一台設備準確讀取。
上方讀取器
安裝於出入口上方，覆蓋頭肩
左側讀取器
腰高安置，感應左側胸前
右側讀取器
腰高安置，感應右側身體
上方讀取器
覆蓋頭部與肩部區域,捕捉標籤頂視角度訊號
左側讀取器
感應左側胸前與手臂位置,補足側向讀取盲區
右側讀取器
對應右側身體區域,形成完整三維讀取網絡

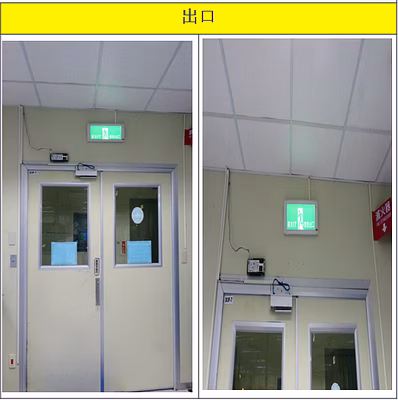

實際應用場景展示
以上圖片展示了 WS-RFIDALL-8 系統在實際無塵室環境中的安裝配置與應用情境。
系統不影響無塵室的正常運作流程，同時提供高效準確的人員追蹤功能。
技術對比
多角度讀取設計的關鍵優勢
單台設備的限制
人員穿著厚重無塵服時標籤易被遮蔽
單一讀取角度容易產生死角
訊號反射與衣料干擾影響準確度
實務讀取成功率僅約 60% 左右
無法應對不同人員的配戴習慣差異
三台協同讀取優勢
從上方、左側、右側多方向同時感測
自動補足遮蔽與角度造成的死角
交叉驗證提升數據可靠性
讀取成功率可提升至 97% 以上
適應各種體型與穿戴方式變化
智能進出方向判斷機制
01
觸發時序分析
記錄三台設備的讀取先後順序
02
訊號強度追蹤
監測 RSSI 數值的動態變化曲線
03
方向自動判定
系統智能判斷為進入或離開動作
04
記錄完整儲存
避免重複紀錄與誤判,確保數據完整
管理效益
透過精密的演算法分析三台讀取器的數據,系統能夠準確判斷人員的移動方向。當人員從外部進入無塵室時,讀取順序通常為外側設備先觸發、上方設備次之、內側設備最後;相反方向則順序相反。
結合訊號強度的變化趨勢,系統可以排除徘徊、折返等異常行為,確保每一筆進出記錄都對應到實際的通行事件。這種智能判斷機制大幅提升了管理效率,避免了人為錯誤,讓管理者能夠即時掌握無塵室內的人員動態,滿足嚴格的稽核與追溯要求。
無塵室識別系統後台

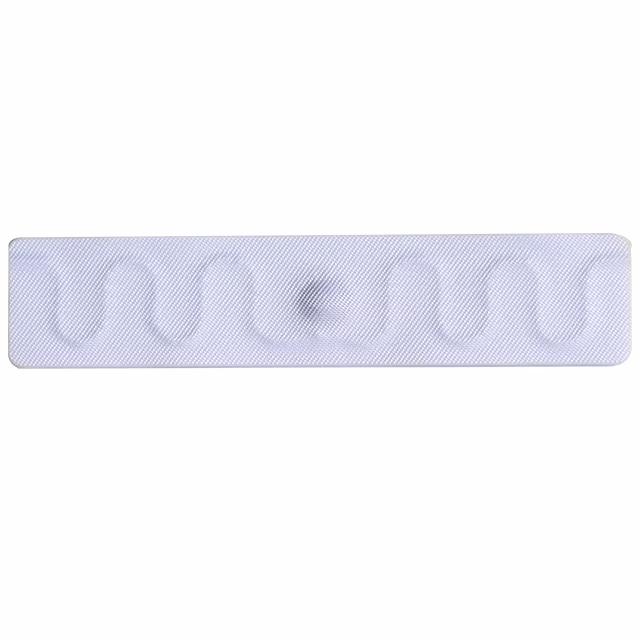

選項一：縫製式 eTag 專用標籤
技術規格
標準協議
UHF RFID 被動式標籤,符合 EPC Gen2 國際標準
工作頻段
860~960MHz 超高頻段,適合長距離讀取
尺寸規格
70×15×1.5mm,輕薄設計不影響穿著舒適度
耐用程度
工作溫度 -25℃~+110℃,耐洗 50~200 次(依標籤清洗方式而定),芯片可承受 ≥10 萬次讀寫
標籤建議縫製位置
最佳位置:
胸前上方、肩膀上緣、手臂外側等開闊區域,確保與讀取器之間無金屬遮蔽。
應避免位置:
腋下、衣物摺疊處、金屬配件或拉鍊附近,這些位置會嚴重影響訊號傳輸。
常見錯誤做法
· 車線壓到天線區
· 針距過密，導致天線斷裂
· 使用金屬線或導電線
正確縫製方式
· 固定於標籤「非天線區」
· 採用邊緣固定或口袋式包覆
· 使用低掉屑、非導電線材
選項二：識別卡 eTag 標籤
根據不同的使用環境與需求，WS-RFIDALL-8 系統可搭配多種 eTag 識別卡標籤，確保最佳的讀取效能與管理彈性。
單頻UHF識別卡型
特點：外型與一般員工證、門禁卡相同，可客製化印刷 LOGO、人名、條碼等資訊。
適合：辦公室、一般工廠、倉庫等非嚴苛環境的人員進出管制。
注意：UHF 對方向與人體遮蔽敏感，高成功率要求下（如無塵室）單卡讀取不夠穩定。

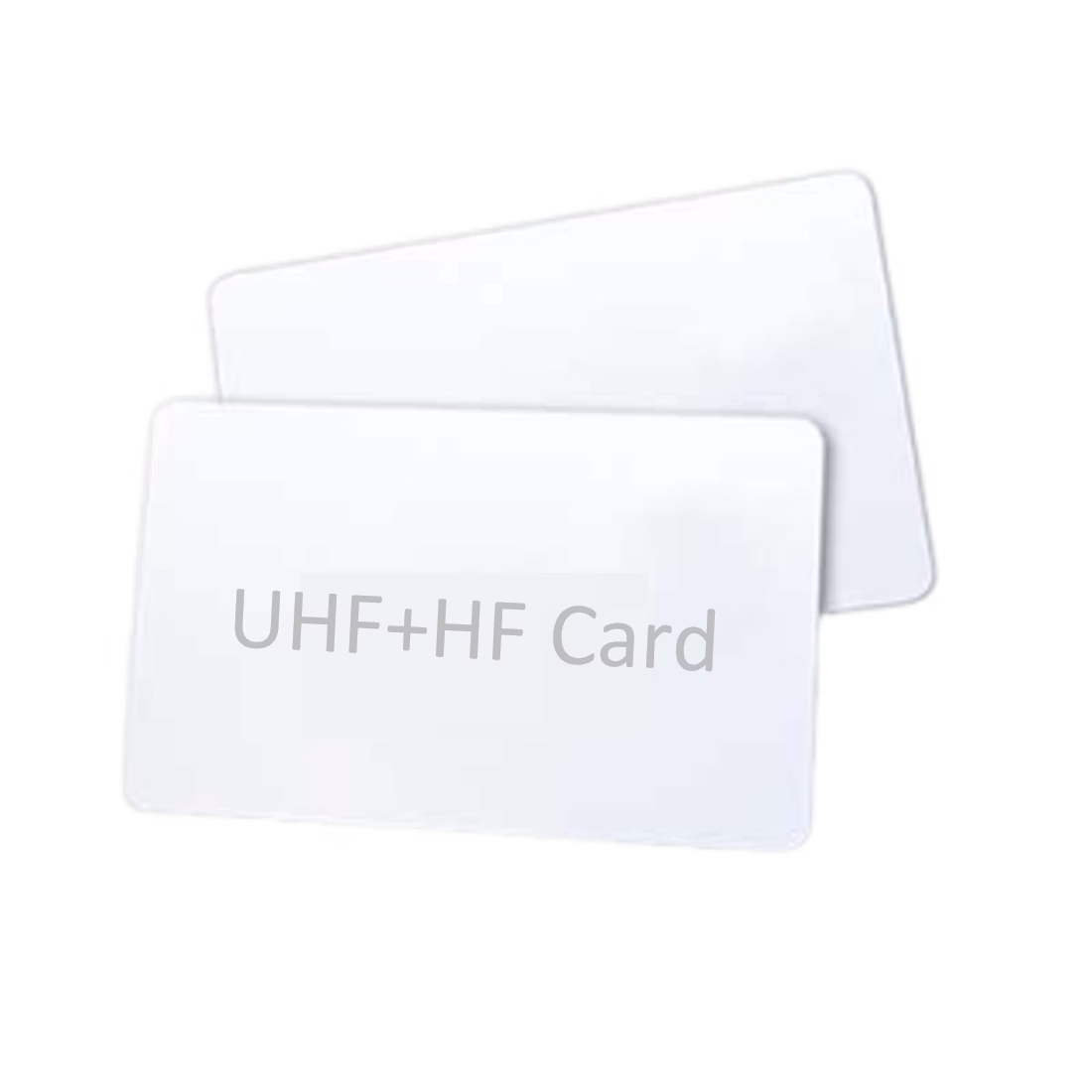

雙頻UHF+HF識別卡型
特點：外型與一般員工證、門禁卡相同，可客製化印刷 LOGO、人名、條碼等資訊。
適合：辦公室、一般工廠、倉庫等非嚴苛環境的人員進出管制。
注意：UHF 對方向與人體遮蔽敏感，高成功率要求下（如無塵室）單卡讀取不夠穩定。

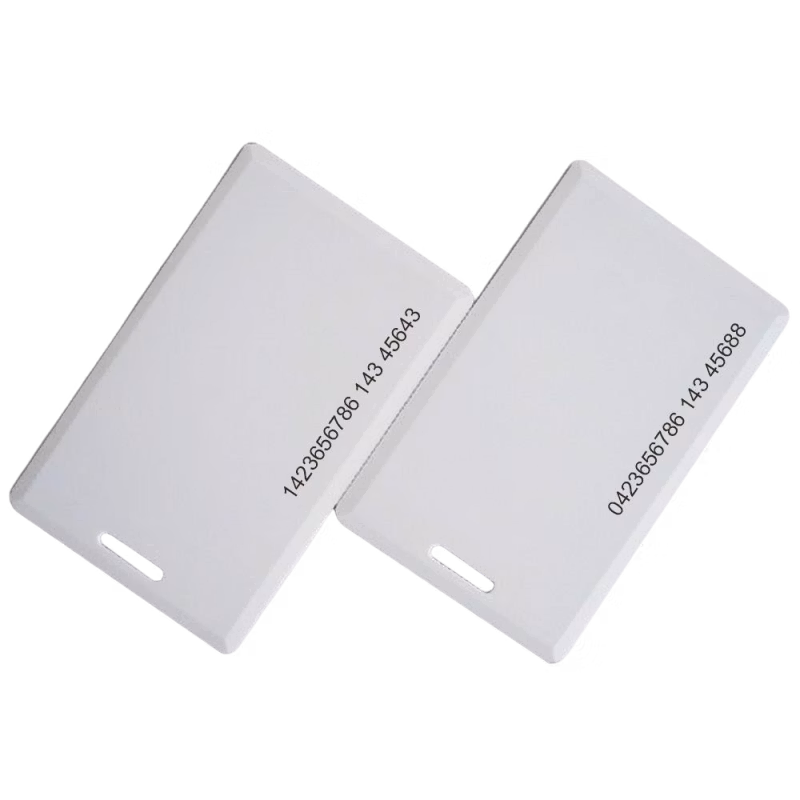

加厚型 / 方向性優化卡
特點：採用較大天線設計，讀取距離更穩，對方向敏感度較低，部分具備定向設計。
適合：工業現場、門口固定方向通過等需要較高讀取成功率的場景。
應用：常在讀卡門口搭配固定人流方向的環境，提升識別穩定性。
無塵衣專用識別卡
特點：專為無塵室環境設計，可縫製於無塵服或插入固定位置，材質耐洗、耐酒精、耐高溫。
適合：半導體、面板、生醫無塵室等需要高讀取成功率及合規管理的場域。
注意：需搭配優化的天線結構、正確的配戴位置及完善的系統設計，才能發揮最佳效能。
專業解答您的疑慮
1
為何同一標籤有時讀得到、有時讀不到?
因 UHF eTag 對方向與環境敏感，人體（水分）、金屬及人員動作（行走、轉身、彎腰）會影響電波傳播，屬正常物理特性。
2
可否只安裝一台讀寫器?
單台設備於無塵衣應用下讀取成功率不足，需多台交叉覆蓋以確保穩定性。
3
為什麼門口要安裝 2～3 台一體機讀寫器設備？
多台一體機讀寫器設備可形成交叉讀取，降低人體遮蔽與方向變化造成的漏讀，大幅提升整體成功率。
4
無塵室等級和eTag標籤有關嗎？
UHF RFID 為無線技術，實務上無法保證 100%，但透過設備數量、配置與系統設計，可達到高於 97% 以上的穩定表現。
5
eTag 縫在無塵衣不同位置，會影響讀取嗎？
 會，標籤位置會影響與天線的相對角度及人體遮蔽程度，需依實際穿戴方式進行建議與測試。
6
無塵衣反覆清洗、消毒後，eTag標籤會不會失效？
 無塵衣專用 eTag 為耐洗設計，可承受多次清洗與消毒，實際壽命仍需依洗程與溫度條件評估。
7
多人同時通過門口，會互相干擾嗎？
系統具備防碰撞讀取機制，搭配適當設備配置，可有效處理多人同時通行情境。
8
設備會不會誤讀到隔壁通道或未通行的人？
有此機率，但可透過天線角度、功率設定與讀取區域規劃，將讀取範圍限制於指定通道內。
9
如果發生漏讀，系統如何處理？
系統可透過重讀機制、通行邏輯與事件記錄設計，避免單次漏讀造成誤判。
10
讀取率可以保證 100% 嗎？
UHF RFID 為無線技術，實務上無法保證 100%，但透過設備數量、配置與系統設計，可達到高於 97% 以上的穩定表現。
