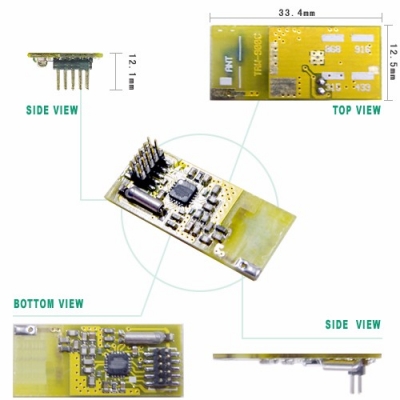

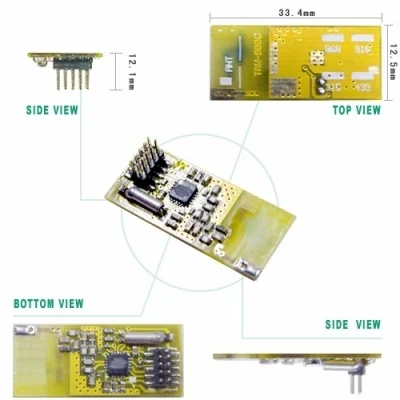

APPEARANCE
產品外觀
FEATURES
產品特色
SPECIFICATION
產品規格
TRW-900C-315M 315MHz
收發雙向
感度﹕-110dBm(1200bps)
頻率範圍﹕303.875～318MHz
工作電壓﹕1.8～3.6V
功率﹕10mW
調變方式﹕GFSK
傳輸速率﹕1.2～250Kbps
有效距離﹕200～300M
RF純數位設計，可透過SPI類型格式通訊。
內建AFC、AGC、RSSI,功率、頻道、頻寬、
速率全數位可變更調整。
可外接天線 ， 距離更佳 。
適用產品﹕無線安全系統、家庭自動化、遙控系統、
自動化讀取、遠距離遙控、無線電話。
RF Receive Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 303.875 | 318 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | Kbps | ||
| Sensitivity | -110 | -90 | dBm | ||
| Current Consumption | 8.7 | mA | |||
RF Transmit Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 303.875 | 318 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | kbps | ||
| Output Power | -10 | +10 | dBm | ||
| Current Consumption | 30.2 | mA | +10dBm | ||
| Current Consumption | 14.3 | mA | -10dBm | ||
| Operating ambient temperature range | -10 | +70 | ℃ | ||
| Pin | Function |
| 1 | DR |
| 2 | CS |
| 3 | MISO |
| 4 | SCLK |
| 5 | MOSI |
| 6 | VDD |
| 7 | GND |
| 8 | GND |
| 9 | VDD |
| 10 | VDD |
TRW-900C-419M 419MHz
收發雙向
感度﹕-110dBm(1200bps)
頻率範圍﹕418.725～419.425MHz
工作電壓﹕1.8～3.6V
功率﹕10mW
調變方式﹕GFSK
傳輸速率﹕1.2～250Kbps
有效距離﹕200～300M
RF純數位設計，可透過SPI類型格式通訊。
內建AFC、AGC、RSSI,功率、頻道、頻寬、
速率全數位可變更調整。
可外接天線 ， 距離更佳 。
適用產品﹕無線安全系統、家庭自動化、遙控系統、
自動化讀取、遠距離遙控、無線電話。
RF Receive Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 418.725 | 419.425 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | Kbps | ||
| Sensitivity | -110 | -90 | dBm | ||
| Current Consumption | 8.7 | mA | |||
RF Transmit Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 418.725 | 419.425 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | kbps | ||
| Output Power | -10 | +10 | dBm | ||
| Current Consumption | 30.2 | mA | +10dBm | ||
| Current Consumption | 14.3 | mA | -10dBm | ||
| Operating ambient temperature range | -10 | +70 | ℃ | ||
| Pin | Function |
| 1 | DR |
| 2 | CS |
| 3 | MISO |
| 4 | SCLK |
| 5 | MOSI |
| 6 | VDD |
| 7 | GND |
| 8 | GND |
| 9 | VDD |
| 10 | VDD |
TRW-900C-429M 429MHz
收發雙向
感度﹕-110dBm(1200bps)
頻率範圍﹕429.175～429.7375MHz
工作電壓﹕1.8～3.6V
功率﹕10mW
調變方式﹕GFSK
傳輸速率﹕1.2～250Kbps
有效距離﹕200～300M
RF純數位設計，可透過SPI類型格式通訊。
內建AFC、AGC、RSSI,功率、頻道、頻寬、
速率全數位可變更調整。
可外接天線 ， 距離更佳 。
適用產品﹕無線安全系統、家庭自動化、遙控系統、
自動化讀取、遠距離遙控、無線電話。
RF Receive Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 429.175 | 429.7375 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | Kbps | ||
| Sensitivity | -110 | -90 | dBm | ||
| Current Consumption | 8.7 | mA | |||
RF Transmit Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 429.175 | 429.7375 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | kbps | ||
| Output Power | -10 | +10 | dBm | ||
| Current Consumption | 30.2 | mA | +10dBm | ||
| Current Consumption | 14.3 | mA | -10dBm | ||
| Operating ambient temperature range | -10 | +70 | ℃ | ||
| Pin | Function |
| 1 | DR |
| 2 | CS |
| 3 | MISO |
| 4 | SCLK |
| 5 | MOSI |
| 6 | VDD |
| 7 | GND |
| 8 | GND |
| 9 | VDD |
| 10 | VDD |
TRW-900C-443M 443MHz
收發雙向
感度﹕-110dBm(1200bps)
頻率範圍﹕433.05～434.775MHz
工作電壓﹕1.8～3.6V
功率﹕10mW
調變方式﹕GFSK
傳輸速率﹕1.2～250Kbps
有效距離﹕200～300M
RF純數位設計，可透過SPI類型格式通訊。
內建AFC、AGC、RSSI,功率、頻道、頻寬、
速率全數位可變更調整。
可外接天線 ， 距離更佳 。
適用產品﹕無線安全系統、家庭自動化、遙控系統、
自動化讀取、遠距離遙控、無線電話。
RF Receive Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 433.05 | 434.775 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | Kbps | ||
| Sensitivity | -110 | -90 | dBm | ||
| Current Consumption | 8.7 | mA | |||
RF Transmit Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 433.05 | 434.775 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | kbps | ||
| Output Power | -10 | +10 | dBm | ||
| Current Consumption | 30.2 | mA | +10dBm | ||
| Current Consumption | 14.3 | mA | -10dBm | ||
| Operating ambient temperature range | -10 | +70 | ℃ | ||
| Pin | Function |
| 1 | DR |
| 2 | CS |
| 3 | MISO |
| 4 | SCLK |
| 5 | MOSI |
| 6 | VDD |
| 7 | GND |
| 8 | GND |
| 9 | VDD |
| 10 | VDD |
TRW-900C-447M 447MHz
收發雙向
感度﹕-110dBm(1200bps)
頻率範圍﹕447.275～447.9875MHz
工作電壓﹕1.8～3.6V
功率﹕10mW
調變方式﹕GFSK
傳輸速率﹕1.2～250Kbps
有效距離﹕200～300M
RF純數位設計，可透過SPI類型格式通訊。
內建AFC、AGC、RSSI,功率、頻道、頻寬、
速率全數位可變更調整。
可外接天線 ， 距離更佳 。
適用產品﹕無線安全系統、家庭自動化、遙控系統、
自動化讀取、遠距離遙控、無線電話。
RF Receive Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 447.275 | 447.9875 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | Kbps | ||
| Sensitivity | -110 | -90 | dBm | ||
| Current Consumption | 8.7 | mA | |||
RF Transmit Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 447.275 | 447.9875 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | kbps | ||
| Output Power | -10 | +10 | dBm | ||
| Current Consumption | 30.2 | mA | +10dBm | ||
| Current Consumption | 14.3 | mA | -10dBm | ||
| Operating ambient temperature range | -10 | +70 | ℃ | ||
| Pin | Function |
| 1 | DR |
| 2 | CS |
| 3 | MISO |
| 4 | SCLK |
| 5 | MOSI |
| 6 | VDD |
| 7 | GND |
| 8 | GND |
| 9 | VDD |
| 10 | VDD |
TRW-900C-458M 458MHz
收發雙向
感度﹕-110dBm(1200bps)
頻率範圍﹕458.525～459.175MHz
工作電壓﹕1.8～3.6V
功率﹕10mW
調變方式﹕GFSK
傳輸速率﹕1.2～250Kbps
有效距離﹕200～300M
RF純數位設計，可透過SPI類型格式通訊。
內建AFC、AGC、RSSI,功率、頻道、頻寬、
速率全數位可變更調整。
可外接天線 ， 距離更佳 。
適用產品﹕無線安全系統、家庭自動化、遙控系統、
自動化讀取、遠距離遙控、無線電話。
RF Receive Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 458.525 | 459.175 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | Kbps | ||
| Sensitivity | -110 | -90 | dBm | ||
| Current Consumption | 8.7 | mA | |||
RF Transmit Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 458.525 | 459.175 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | kbps | ||
| Output Power | -10 | +10 | dBm | ||
| Current Consumption | 30.2 | mA | +10dBm | ||
| Current Consumption | 14.3 | mA | -10dBm | ||
| Operating ambient temperature range | -10 | +70 | ℃ | ||
| Pin | Function |
| 1 | DR |
| 2 | CS |
| 3 | MISO |
| 4 | SCLK |
| 5 | MOSI |
| 6 | VDD |
| 7 | GND |
| 8 | GND |
| 9 | VDD |
| 10 | VDD |
TRW-900C-869M 869MHz
收發雙向
感度﹕-110dBm(1200bps)
頻率範圍﹕868～870MHz
工作電壓﹕1.8～3.6V
功率﹕10mW
調變方式﹕GFSK
傳輸速率﹕1.2～250Kbps
有效距離﹕200～300M
RF純數位設計，可透過SPI類型格式通訊。
內建AFC、AGC、RSSI,功率、頻道、頻寬、
速率全數位可變更調整。
可外接天線 ， 距離更佳 。
適用產品﹕無線安全系統、家庭自動化、遙控系統、
自動化讀取、遠距離遙控、無線電話。
RF Receive Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 868 | 870 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | Kbps | ||
| Sensitivity | -110 | -90 | dBm | ||
| Current Consumption | 8.7 | mA | |||
RF Transmit Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 868 | 870 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | kbps | ||
| Output Power | -10 | +10 | dBm | ||
| Current Consumption | 30.2 | mA | +10dBm | ||
| Current Consumption | 14.3 | mA | -10dBm | ||
| Operating ambient temperature range | -10 | +70 | ℃ | ||
| Pin | Function |
| 1 | DR |
| 2 | CS |
| 3 | MISO |
| 4 | SCLK |
| 5 | MOSI |
| 6 | VDD |
| 7 | GND |
| 8 | GND |
| 9 | VDD |
| 10 | VDD |
TRW-900C-916M 916MHz
收發雙向
感度﹕-110dBm(1200bps)
頻率範圍﹕902～928MHz
工作電壓﹕1.8～3.6V
功率﹕10mW
調變方式﹕GFSK
傳輸速率﹕1.2～250Kbps
有效距離﹕200～300M
RF純數位設計，可透過SPI類型格式通訊。
內建AFC、AGC、RSSI,功率、頻道、頻寬、
速率全數位可變更調整。
可外接天線 ， 距離更佳 。
適用產品﹕無線安全系統、家庭自動化、遙控系統、
自動化讀取、遠距離遙控、無線電話。
RF Receive Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 902 | 928 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | Kbps | ||
| Sensitivity | -110 | -90 | dBm | ||
| Current Consumption | 8.7 | mA | |||
RF Transmit Section
| Parameter | Specification | Unit | Condition | ||
| Min | Typ | Max | |||
| Frequency Range | 902 | 928 | MHz | ||
| Transmit Data Rate | 1.2 | 250 | kbps | ||
| Output Power | -10 | +10 | dBm | ||
| Current Consumption | 30.2 | mA | +10dBm | ||
| Current Consumption | 14.3 | mA | -10dBm | ||
| Operating ambient temperature range | -10 | +70 | ℃ | ||
| Pin | Function |
| 1 | DR |
| 2 | CS |
| 3 | MISO |
| 4 | SCLK |
| 5 | MOSI |
| 6 | VDD |
| 7 | GND |
| 8 | GND |
| 9 | VDD |
| 10 | VDD |
