5.8 GHz 都卜勒雷達：IF 輸出，自動門與感應燈自行設計判斷邏輯
TRW-5.8G 以雙 2 貼片天線結構偵測移動，輸出檢波後的 IF 訊號，5 V 供電；由 MCU 或比較器自行設計門檻與控制邏輯，適合需要自訂偵測條件的自動門、感應燈與設備移動偵測。
5.8 GHz
都卜勒
IF
類比中頻輸出
5 V
供電
2×2
貼片天線
適合放入哪些產品

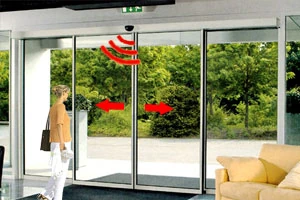

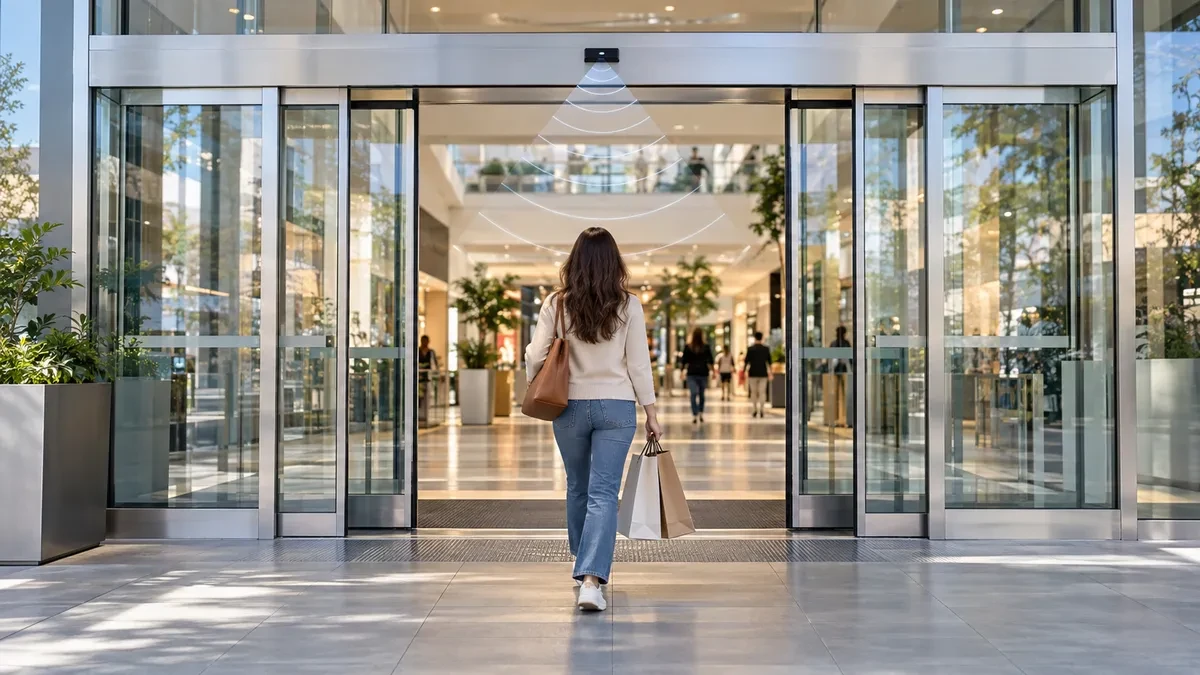

自動門
依方向與速度自訂開門條件。

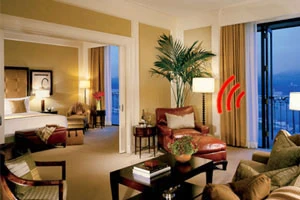

感應燈
以 IF 強度調整靈敏度與距離。
設備移動偵測
輸送帶、機台運轉狀態判斷。
研發與教學
直接取得 IF 訊號做頻譜與速度分析。
雷達模組選型表
| 型號 | 頻率 | 工作電流 | 偵測距離 | 供電 | 特點 |
|---|---|---|---|---|---|
| RADAR10GATDUL 攝影機喚醒首選 | 10.525 GHz | 76 µA | 32 m | 2.1–5.5 V | 數位 INT＋I2C，可放入電池攝影機 |
| RADAR10.525G | 10.525 GHz | 76 µA | 32 m | 低至 2.1 V | 低功耗移動偵測、感應照明 |
| RADAR5.8GATO | 5.8 GHz | 110 µA | 40 m | 2.1–5.5 V | 長距離、可選光感型號 |
| RADAR5.8G Toilet | 5.8 GHz | 110 µA | 10 m | 2.1–5.5 V | 智能馬桶近距離偵測 |
| TRW-5.8G | 5.8 GHz | — | — | 5 V | IF 輸出，自行設計判斷電路 |
| TRW-10GHz | 8.5 GHz | — | 50 m | — | IF 輸出、10 dBm、長距離 |
| Radar 63GHZ-3X3 | 63 GHz | — | 測距（3 cm 解析） | 3.6–5.5 V | UART／I2C 精密測距 |
| WS-RADAR62GBY | 62 GHz | — | 0.5–24.3 m | — | 測距＋Relay／Wi-Fi／BLE |
— 表示請參考該產品規格書。黃色為本頁產品。
工程師常見問題
- 需要另外的訊號處理嗎？
- 需要。本模組輸出 IF，需由 MCU ADC 或 OP AMP 比較器判斷；若想直接得到觸發輸出，可選 RADAR5.8GATO 或 RADAR10GATDUL。
5.8GHz雷達IF訊號與控制器整合
模組採5V供電，具雙貼片天線結構。輸出IF訊號可搭配MCU彈性設計門檻與控制邏輯，並可依安裝方向與外殼最佳化，開發彈性高。
應用範圍
室內感應照明、自動門觸發、設備移動感測與節能控制開發。
常見問題 FAQ
這款模組的用途是什麼？
本產品為都普勒移動感測模組，專為感應燈、自動門與設備移動偵測設計。
偵測原理是什麼？
利用移動造成的都普勒頻率變化進行偵測，對人員與物體移動反應靈敏。
如何獲得最佳偵測效果？
可依天線方向、安裝高度與訊號處理參數調整，獲得最佳偵測範圍。
相關產品與選型

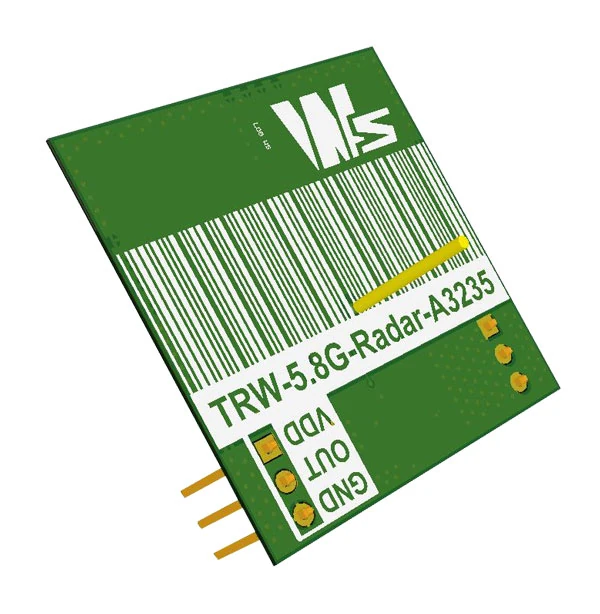

APPEARANCE
產品外觀
FEATURES
產品特色
SPECIFICATION
產品規格
Dual 2 patch antenna
Operating frequency 5.8GHz
10dBm output power
| Parameter | Specification | Unit | Condition | ||
|---|---|---|---|---|---|
| Min | Type | Max | |||
| Frequency Range | 5.8 | GHz | |||
| Output Power | 8 | 12 | dBm | ||
| IF Output Amplitude | 400 | mV | VPP | ||
| Supply Voltage, VDD | 5 | V | DC | ||
| Current | 45 | mA | |||
