高頻無線發射模組
核心優勢 型號：TWS-DS (系列型號) TWS-DS 系列為專業級高頻無線發射模組，採用先進 ASK 調變技術，提供卓越的訊號穩定性與傳輸可靠度。本系列 模組設計精良，具備寬廣的電源電壓範圍 (1.5~12V）,適應各種應用環境需求。
模組支援最高 8Kbps 的數據傳輸速率，峰值輸出功率可達 40mW，確保長距離穩定通訊。具備快速開關切換能力(最大40μs），適合即時控制應用。工作溫度範圍廣達 -40°C 至 +75°C,可在嚴苛環境下穩定運作。
多頻率選擇
提供六種頻率版本：303.875MHz / 310MHz / 315MHz / 318MHz / 418MHz / 433.92MHz,滿足不同地區法規與應用需求。
高輸出功率
標準 10mW 輸出,最高可達 40mW,確保長距離穩定傳輸,適用於開放空間與複雜環境。
寬電壓範圍
支援 1.5V ~ 12V 寬範圍電源輸入,適配各種電池與電源系統,降低設計複雜度。
工業級耐候
工作溫度 -40°C ~ +75°C,通過嚴格測試驗證,適用於戶外與工業嚴苛環境。
完整技術參數對照表
TWS-DS 系列提供六款不同頻率版本,以下為各型號完整技術規格對照。所有型號均採用相同的硬體設計與封裝,僅工作頻率不同,方便工程師根據專案需求選擇適當版本。頻率容許誤差控制在±0.25MHz 至 ±0.30MHz 之間, 確保訊號精準度與系統相容性。
| 技術參數 | 單位 | DS-1 | DS-2 | DS-3 | DS-4 | DS-5 | DS-6 | |
|---|---|---|---|---|---|---|---|---|
| 工作頻率 | MHz | 303.875 | 310 | 315 | 318 | 418 | 433.92 | |
| 頻率容許誤差 | MHz | ±0.25 | ±0.25 | ±0.25 | ±0.25 | ±0.25 | ±0.30 | |
| 數據速率 (ASK) | Kbps | 最大 8K | 最大 8K | 最大 8K | 最大 8K | 最大 8K | 最大 8K | |
| 峰值輸入電流 (12V) | mA | 最大 53 | 最大 53 | 最大 53 | 最大 53 | 最大 53 | 最大 53 | |
| 峰值輸出功率 | mW | 10 / 最大 40 | 10 / 最大 40 | 10 / 最大 40 | 10 / 最大 40 | 10 / 最大 40 | 10 / 最大40 | |
| 電源電壓範圍 | VDC | 1.5 ~ 12 | 1.5 ~ 12 | 1.5 ~ 12 | 1.5 ~ 12 | 1.5 ~ 12 | 1.5 ~ 12 | |
| 開關切換時間 | μs | 最大 40 | 最大 40 | 最大 40 | 最大 40 | 最大 40 | 最大 40 | |
| 工作環境溫度 | °C | -40 ~ +75 | -40 ~ +75 | -40 ~ +75 | -40 ~ +75 | -40 ~ +75 | -40 ~ +75 |
絕對最大額定值
以下為模組安全操作之絕對最大額定值,超過此範圍可能造成永久性損壞:
電源與 I/O 引腳電壓
-0.3V ~ +12.0V
所有電源與輸入/輸出引腳的電壓範圍,請勿超過此限制以避免損壞模組。
焊接溫度限制
230°C (10 秒)
手工焊接或回焊時的最高溫度與時間限制,建議使用溫控焊台。
腳位定義與連接說明
TWS-DS 系列採用標準 4pin 設計,簡化整合流程並降低設計複雜度。所有型號腳位定義完全相同,方便工程師在不同頻率版本間快速切換而無需修改電路板佈局。模組採用2.54mm 間距設計,可直接插入麵包板或透過排針焊接至PCB板上。
建議在 VCC 與 GND 之間加裝 100nF 陶瓷電容與 10μF 電解電容並聯,以提供穩定的電源濾波。天線連接建議使用 50Ω 阻抗匹配 設計,以獲得最佳發射效能。Data In 引腳支援 TTL/CMOS 邏輯 電平輸入,可直接與 MCU 或其他數位邏輯電路連接。
Pin 1 - GND
電源接地
連接至系統地線,提供電流回路。建議使用粗短的接地線以降低阻抗,確保訊號穩定性與EMI性能。
Pin 2 - Data In
資料輸入
數位訊號輸入端,接受來自微控制器或編碼器的 ASK調變訊號。支援 TTL/CMOS 邏輯電平,高電平發射,低電平停止。
Pin 3 - VCC
電源正極
模組工作電源輸入,支援 1.5V 至 12V 寬範圍供電。建議在靠近模組處加裝退耦電容,提升電源穩定性。
Pin 4 - ANT
天線輸出
射頻訊號輸出端,連接至 50Ω 天線。建議使用適當長度的單極天線或印刷天線,以獲得最佳通訊距離。
重要提醒
請確保天線正確連接後再通電測試。在未連接天線的情況下長時間工作可能導致射頻功率反射,影響模組壽命或造成損壞。測試階段建議使用 50Ω 假負載或頻譜分析儀進行訊號監測。
發射模組與接收模組相容性

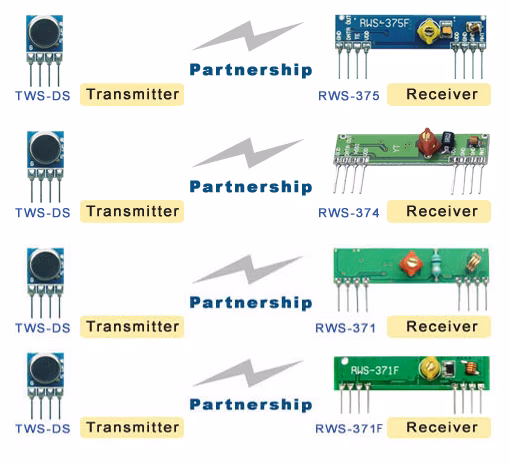

TWS-DS 系列發射模組針對不同頻率提供多種接收模組搭配選項,確保系統建置的靈活性。本表詳詳列各型號發射模組及其相應的接收模組型號,幫助您快速選型並實現穩定可靠的無線通訊。可實現最遠 500 公尺的傳輸距離。
| 發送模組型號 | 頻率(MHz) | 搭配接收模組型號 | 距離(M) | |
|---|---|---|---|---|
| TWS-DS-1 | 303.875 | RWS-371F、RWS-371、RWS-374、RWS-375 | 500 | |
| TWS-DS-2 | 310 | RWS-371F、RWS-371、RWS-374、RWS-375 | 500 | |
| TWS-DS-3 | 315 | WS-434LL、RWS-434N、RWS-371F、RWS-371 | 500 | |
| TWS-DS-4 | 318 | RWS-371F、RWS-371、RWS-374、RWS-375 | 500 | |
| TWS-DS-5 | 418 | RWS-371F、RWS-371、RWS-374、RWS-375 | 500 | |
| TWS-DS-6 | 433.92 | WS-434LL、RWS-434N、RWS-371F、RWS-371 | 500 |
模組組合確保了最佳的射頻性能和可靠的數據傳輸,適用於各種長距離無線應用,簡化您的產品開發流程。
工業控制與安全監控應用
TWS-DS 系列模組憑藉其高穩定性、寬溫度範圍與強大的抗干擾能力,已廣泛應用於工業自動化、安全監控與遙控系統等領域。模組的高輸出功率確保在複雜電磁環境下仍能維持穩定通訊,適合工廠、倉儲、停車場等大型場域使用。

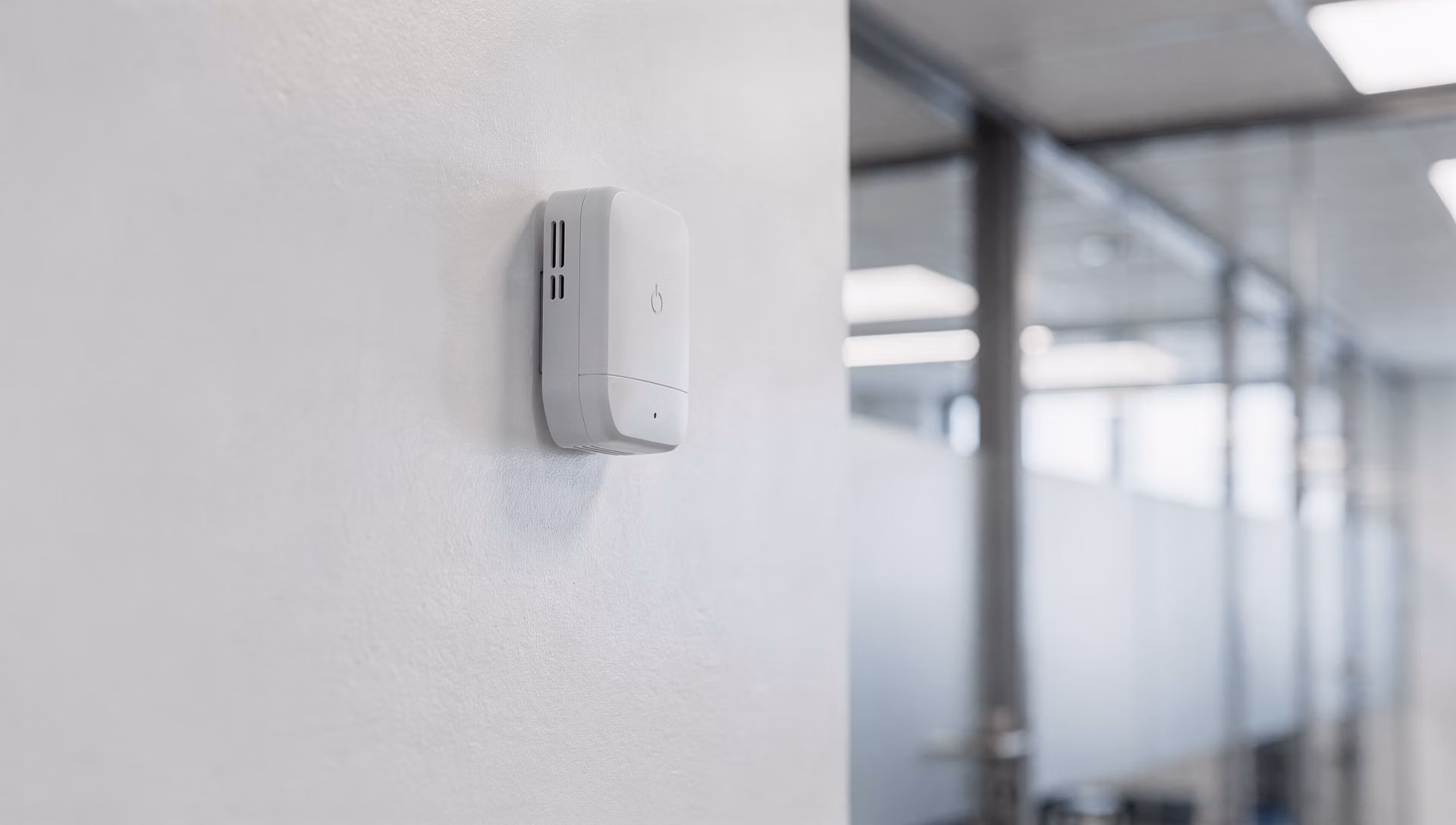

無線安全警報傳送
適用於防盜警報器、煙霧偵測器、門磁感應器等安全設備的無線訊號發送,確保緊急狀況即時通報。
RF 遙控系統
應用於電動門控制、車庫門遙控、門禁系統、車輛防盜器等,提供可靠的無線控制解決方案。

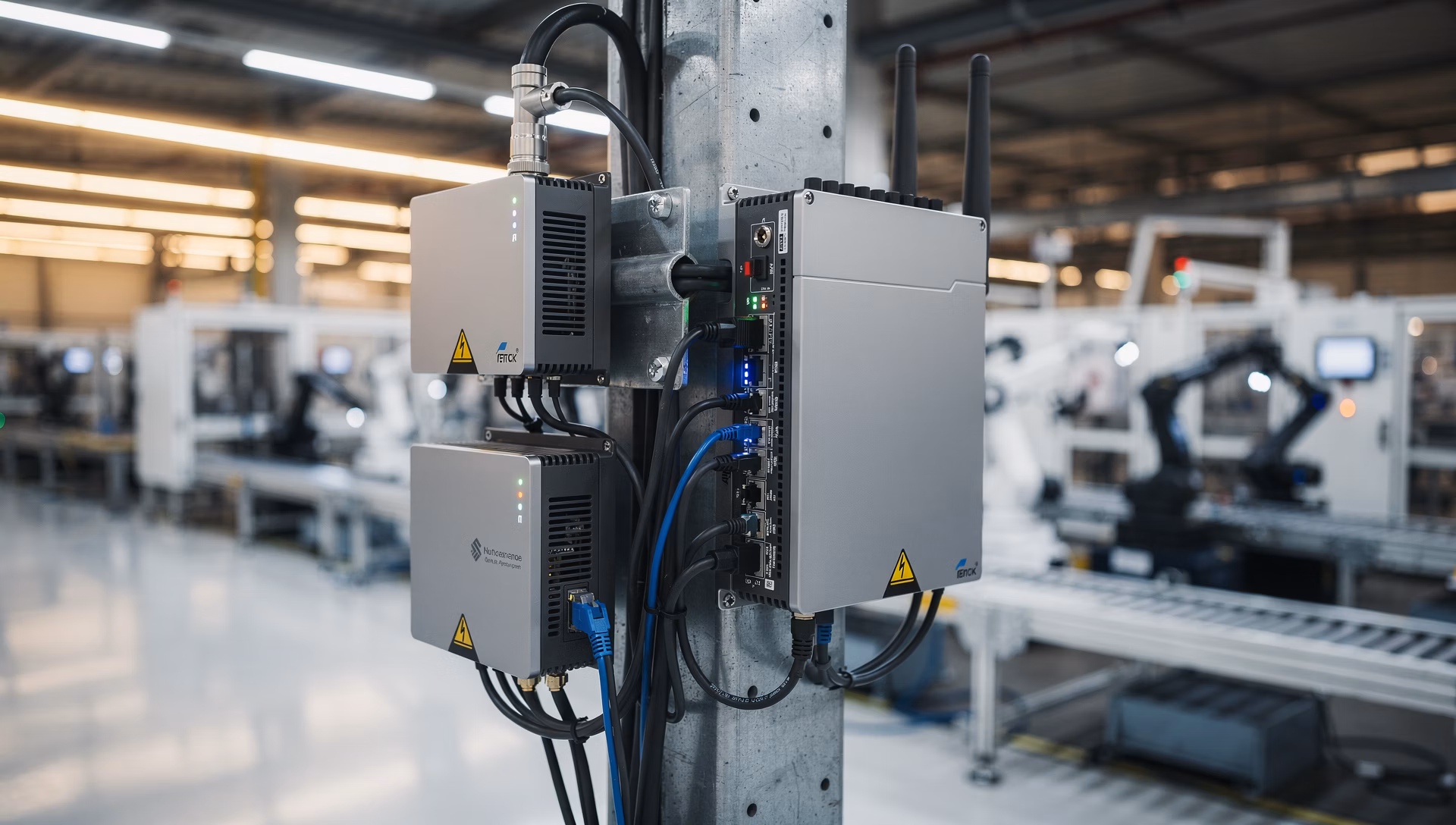

工業無線資料傳輸
支援工廠產線監控、設備狀態回報、製程參數傳送等應用,降低佈線成本並提升系統彈性。

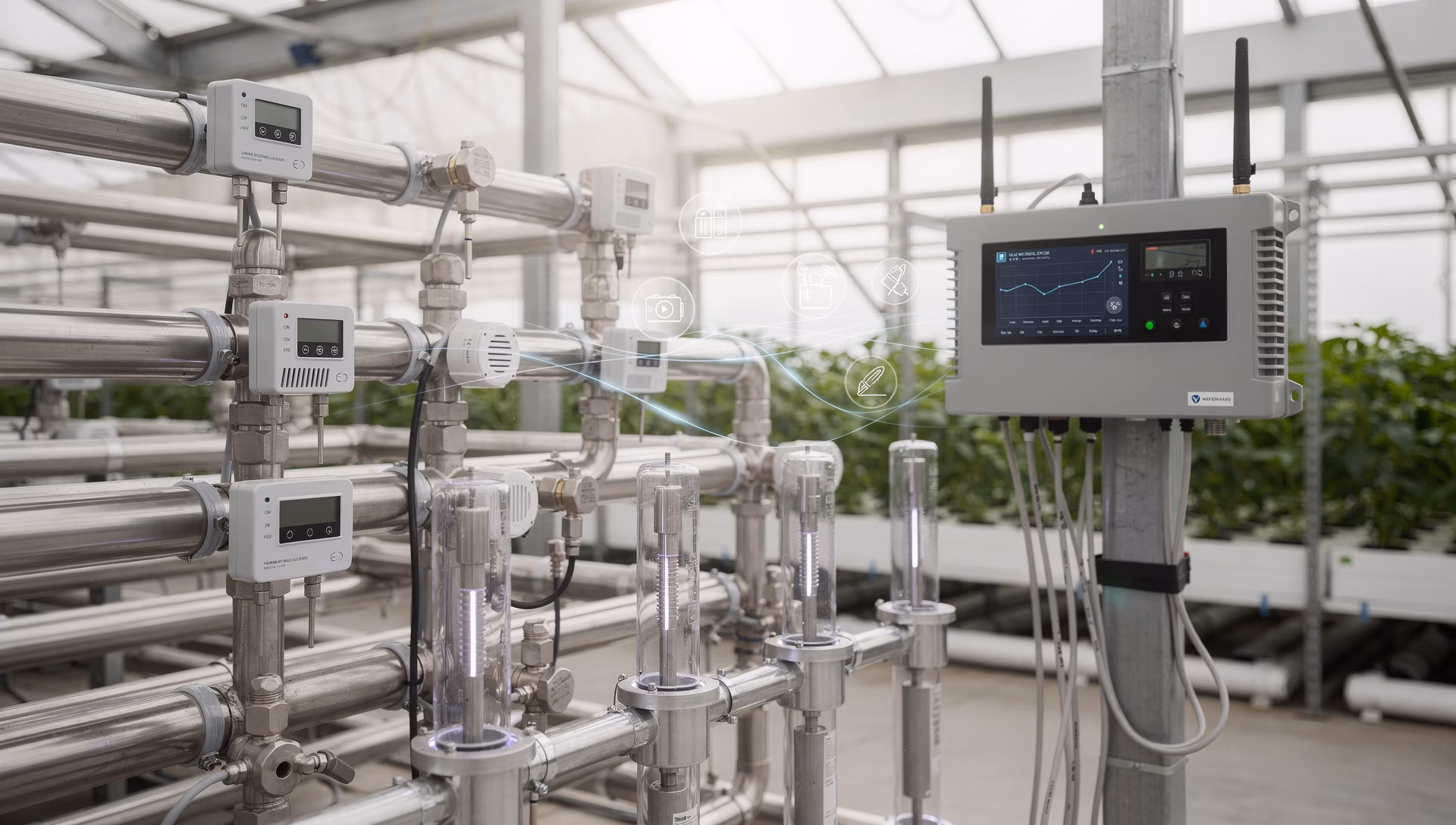

遠端感測器數據讀取
整合溫濕度感測器、壓力感測器、液位計等設備,實現無線數據採集與監控。適用於環境監測、農業灌溉、水位監控等場景,大幅降低佈線與維護成本。
智慧裝置遙控終端
作為各類智慧裝置的無線控制發射端,包括家電控制、照明系統、窗簾控制等。支援與現有RF接收模組配對,快速實現產品無線化升級。
