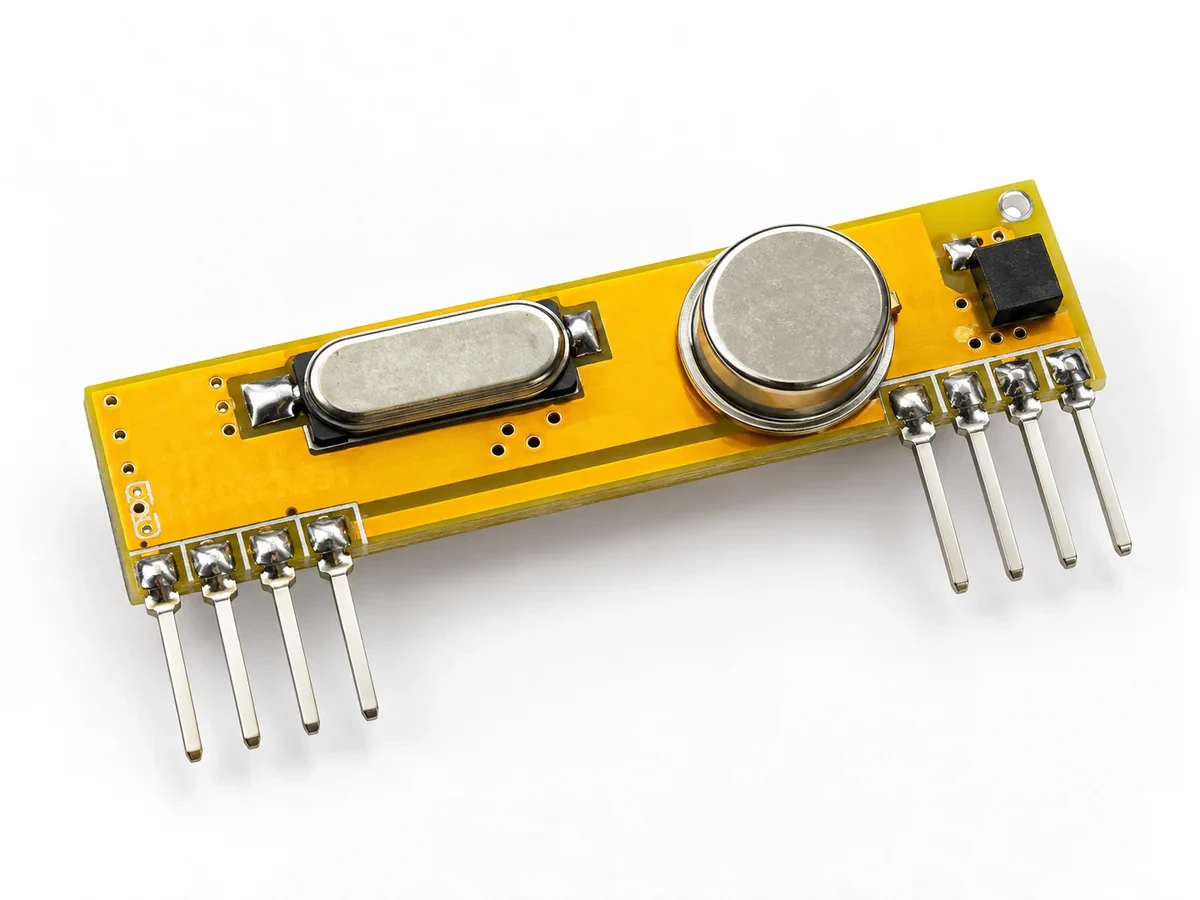

3.0V LOW-VOLTAGE OOK SUPERHETERODYNE RECEIVER
RWS-434N-LV 433.92MHz 3.0V 低電壓 ASK/OOK 高感度接收模組
RWS-434N 的低電壓薄型版：3.0V 即可工作、模組厚度僅 6.5mm，靈敏度典型 −117dBm、最高 −118dBm。SAW 濾波、AGC 與 PLL 設計抗干擾、不易頻偏，適合 3.3V 系統與薄型遙控產品。
3.0–5.5V低電壓・3.3V 系統直用
−118dBm接收靈敏度（典型 −117）
433.92MHz（另有 310／315MHz）
6.5mm薄型模組厚度
RWS-434N-LV 產品優勢
3.0V 低電壓工作
工作電壓 3.0–5.5V，可直接用於 3.3V MCU 系統與電池供電產品。
6.5mm 薄型設計
比 RWS-434N（9mm）更薄，適合空間受限的控制盒與薄型機殼。
−117dBm 典型靈敏度
靈敏度 −116～−118dBm，一致性高，量產距離表現穩定。
SAW＋AGC 抗干擾
聲表濾波器搭配自動增益，強弱信號下皆無相位失真，適合工業場所。
PLL 鎖相本振
本地振盪以 PLL 鎖相設計，不易頻偏、穩定度高。
TTL 直出・免外加零件
收到信號直接輸出 TTL 給解碼 IC，立即將產品無線化。
應用場景
電動大門・停車場
大門控制器接收遙控器指令，高感度讓車內即可遠距開門。
鐵捲門・車庫門
6.5mm 薄型模組輕鬆放入門控制箱，抗干擾設計確保開關可靠。
無線防盜系統
3.3V 主機直接供電，接收門窗與紅外線感應器的無線警報。
燈具・家電遙控
取代紅外線接收，遙控不受方向限制，提升產品附加價值。
系統架構與整合
- 以 3.0–5.5V DC 供電（可直接共用 3.3V 系統電源），VDD 附近加去耦電容。
- 依頻率接上匹配天線（433.92MHz 1/4 波長約 17cm 導線），遠離金屬與數位走線。
- DATA 腳輸出 TTL 信號，直接接至解碼 IC 或 MCU 輸入腳。
- 示範電路圖可於本頁說明書下載區取得，依圖完成佈線與配對測試。
技術規格
| RF | |
| 頻率版本 | RWS-434N-LV-2：310MHz／RWS-434N-LV-3：315MHz／RWS-434N-LV-6：433.92MHz |
|---|---|
| 頻率範圍（433.92MHz 版） | 433.64–434.20MHz（典型 433.92MHz） |
| 接收架構 | 超外差（SAW 聲表濾波器、AGC、PLL 本地振盪） |
| 調變方式 | ASK／OOK |
| 接收靈敏度 | −116／−117／−118dBm（最小／典型／最大） |
| 資料速率 | 0.2–10Kbaud |
| Interface | |
| 輸出 | TTL 數位資料，接外部解碼 IC／MCU |
| Power | |
| 工作電壓 | 3.0–5.5V DC |
| 工作電流 | 8.0–11.0mA |
| Mechanical & Environment | |

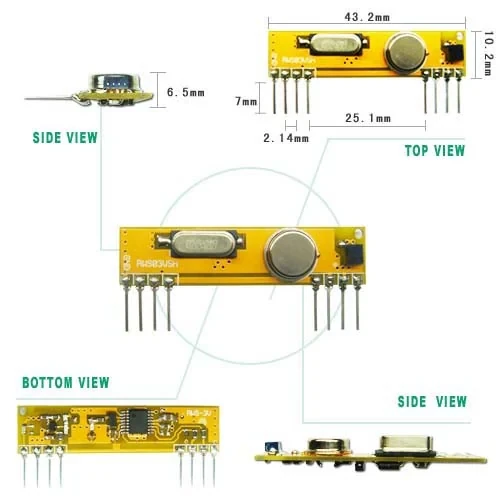

| 尺寸（長×寬×厚） | 43.2×10.2×6.5mm |
| 工作溫度 | −20～+70°C |
310MHz 版頻率範圍 309.72–310.28MHz、315MHz 版 314.72–315.28MHz，其餘規格三版相同。
高感度／超外差接收模組系列比較
| 項目 | RWS-434N | RWS-434N-LV ★ | RWS-434LL | RWS-438 |
|---|---|---|---|---|
| 接收架構 | 超外差 OOK，SAW＋AGC＋PLL | 超外差 OOK，SAW＋AGC＋PLL | 超外差 OOK，RSSI 輸出 | 超外差 ASK，內建資料成型比較器 |
| 頻率版本 | 310／315／433.92MHz | 310／315／433.92MHz | 433.92MHz | 303.875／310／315／318／418／433.92MHz |
| 接收靈敏度 | −114～−118dBm | −116～−118dBm（典型 −117） | −117dBm（2500bps） | −108～−114dBm（−114dBm @512bps） |
| 資料速率 | 0.058–12Kbaud | 0.2–10Kbaud | Speed1 2500bps／Speed2 7500bps | 0.2–9.6Kbps |
| 工作電壓 | 3.5–5.5V | 3.0–5.5V | 2.0–5.5V | 4.8–5.5V |
| 工作電流 | 5.7–7.3mA | 8.0–11.0mA | 5.6mA（5V） | 2.7–3mA |
| 工作溫度 | −20～+70°C | −20～+70°C | −20～+80°C | −10～+70°C |
| 尺寸（mm） | 43.2×10.2×9 | 43.2×10.2×6.5 | 43.5×10.03×4.5 | 43.2×10.2×6 |
| 選型重點 | 寬資料率、低電流，取代紅外線 | 3.0V 低電壓、6.5mm 薄型 | 2.0V 起、4.5mm 最薄、RSSI | 頻率最多、電流最低、搭配 TWS 發射模組 |
★ 為本頁型號。各型號詳細規格：RWS-434N、RWS-434N-LV、RWS-434LL、RWS-438。超再生系列（RWS-371F／371／375／374／123B）請見 ASK RF 無線接收模組分類。
常見問題
- RWS-434N-LV 與 RWS-434N 差在哪裡？
- LV 為低電壓薄型版：工作電壓 3.0–5.5V（RWS-434N 為 3.5–5.5V）、厚度 6.5mm（RWS-434N 為 9mm）、靈敏度 −116～−118dBm、資料速率 0.2–10Kbaud、電流 8.0–11.0mA。RWS-434N 則資料速率較寬（0.058–12Kbaud）、電流較低（5.7–7.3mA）。
- 3.3V 系統可以直接用嗎？
- 可以。RWS-434N-LV 最低 3.0V 即可工作，可與 3.3V MCU 共用電源；電源請保持低雜訊並加去耦電容。
- 需要另外接解碼 IC 嗎？
- 需要。DATA 腳輸出 TTL 解調信號，由外接解碼 IC 或 MCU 解碼後控制負載。
- 有參考電路嗎？
- 本頁說明書下載區提供示範電路圖，可依圖完成天線、電源與 DATA 佈線。
- 可以訂製其他頻率嗎？
- 標準品提供 310／315／433.92MHz；其他頻率可依需求訂製，請洽業務。
