串口轉乙太網模組 WS-RJ45-LAN-232C｜TTL轉RJ45

型號：
WS-RJ45-LAN-232C

    100M高速網卡，10/100M自我調整乙太網介面

    支援HTTP通訊協議

    UART串列傳輸速率自110bps至115200bps均可設置

    工作方式：TCP Client、TCP Server、UDP，MODBUS TCP，MODBUS-RTU等多種模式

    在透明傳輸協定時，支援虛擬串口工作模式

    可跨越閘道，跨越交換機、路由器

    可工作於局域網，也可以工作於互聯網（即外網）

加入訂購／詢價查詢訂單進度

 APPEARANCE

產品外觀

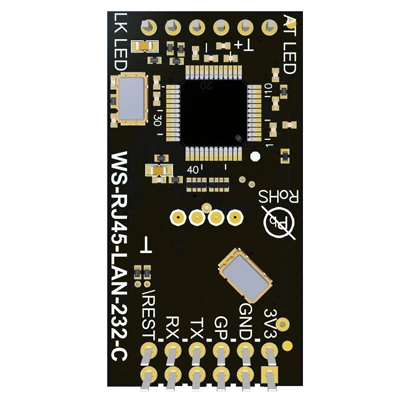

模組接腳標示－串口轉乙太網模組 WS-RJ45-LAN-232C

FEATURES

產品特色

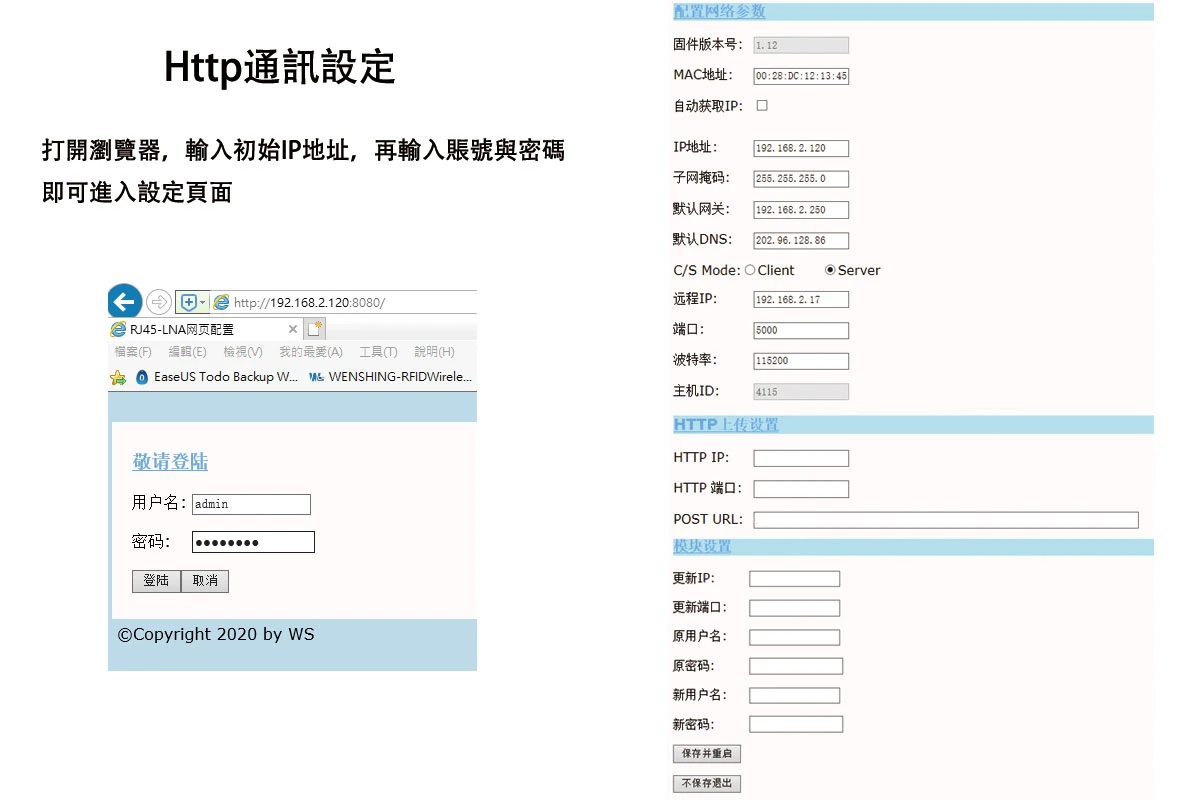

HTTP網頁設定畫面－串口轉乙太網模組 WS-RJ45-LAN-232C

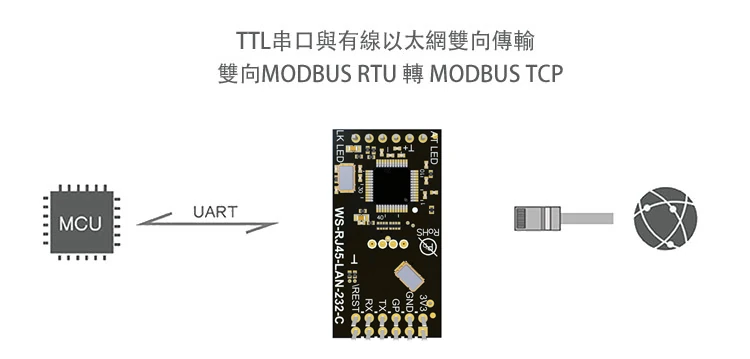

TTL串口轉Modbus-TCP－串口轉乙太網模組 WS-RJ45-LAN-232C

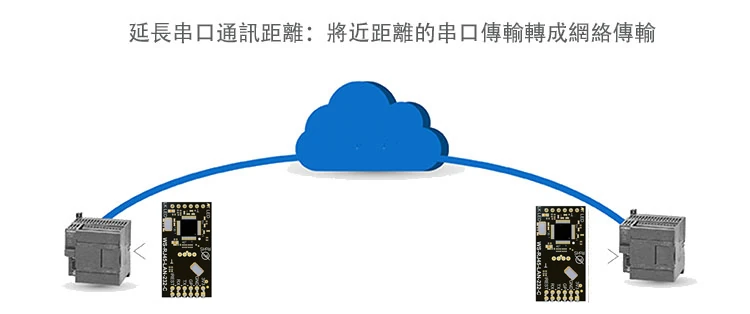

串口設備遠端網路傳輸－串口轉乙太網模組 WS-RJ45-LAN-232C

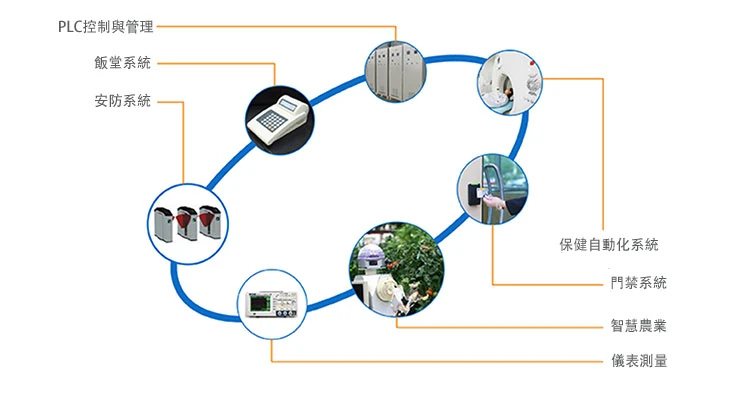

PLC安防門禁儀表整合應用－串口轉乙太網模組 WS-RJ45-LAN-232C

SPECIFICATION

產品規格



    工作埠，目標IP位址和埠均可自行輕鬆設定（可通過我們提供的設置軟體設置）

    網路斷開後自動斷開連接，保證整個網路可靠的建立TCP連接

    靈活的串口資料分幀設置，滿足用戶各種分包需求

    LAN 乙太網：10/100M bps

    保護：內建2KV 電磁隔離

    UART串口*1：TXD、RXD、GND

    串口串列傳輸速率：串列傳輸速率自110bps至115200bps均可設置

    網路通訊協定：ETHERNET、ARP、IP、UDP、TCP、ICMP

    工具軟體：模組配置軟體、TCP/UDP測試工具、串口調試軟體

    配置方式：網線，串口

    工作電壓：3.3V

30 秒看懂WS-RJ45-LAN-232C

  1. 適合讓串口設備接上乙太網，做遠端監控與資料回傳。
  2. 10/100M 網口，UART 110～115200bps，3.3V 供電。
  3. 內建 2KV 電磁隔離，可跨閘道在區網與外網工作。

常見問題

支援哪些工作模式？

TCP Client、TCP Server、UDP、MODBUS TCP、MODBUS-RTU 等多種模式。

串口速率可以設多少？

UART 串列傳輸速率自 110bps 至 115200bps 均可設置。

可以連到外網嗎？

可以，能跨越閘道、交換機與路由器，工作於區域網路或網際網路。

網路斷線會怎樣？

網路斷開後自動斷開連接，確保重新建立可靠的 TCP 連接。

怎麼設定 IP 和埠號？

工作埠、目標 IP 與埠都可用文星提供的設置軟體設定，也可經網線或串口配置。

工作電壓和保護？

工作電壓 3.3V，內建 2KV 電磁隔離。
