GPS天線 GPSANTONE-1｜1575.42MHz 半成品

型號：
GPSANTONE-1

高度敏感、高效率的天線，用於接收GPS衛星電波，使用於汽車導航或不利於接收環境。

加入訂購／詢價查詢訂單進度

APPEARANCE

產品外觀

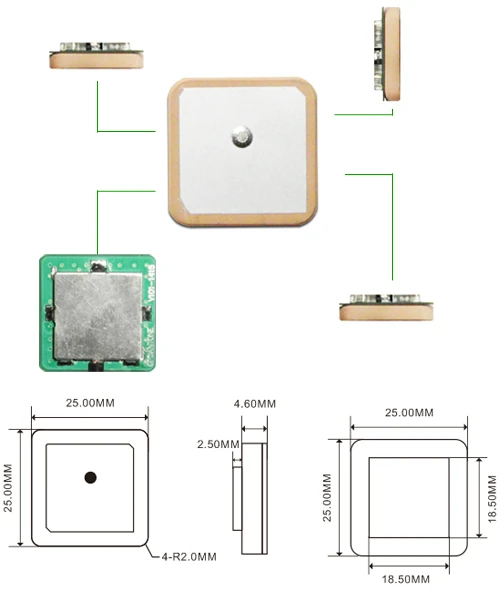

產品外觀－GPS天線 GPSANTONE-1

SPECIFICATION

產品規格

CharacteristicsSpecificationNote
Center frequency1575.42±1.023MHz
Bandwidth15MHz
Voltage2.8V 〜 5.5VVoltage
Power consumption6mA 〜 18mA
Characteristic impedance50 Ohm
Noise figure< 1.5dB+25 °C
VSWR< 2.0
LNA gain25dB typat 3.3V
PolarizationRHCPRight hand circularly polarized
Axial ratio3dB maxMounted on the 70mm*70mm ground plane
RF cableRG174
Cable length300mm±30mm
Cable attenuation< 0.6dB/mat 1.5GHz
Jacket colorBlack
RF connectorSMA Male 180°
Outline dimension25*25*7.1mmL x W x H

30 秒看懂GPSANTONE-1

  1. 適合汽車導航與收訊不佳環境的 GPS 衛星訊號接收。
  2. 1575.42MHz，LNA 增益 25dB，雜訊指數 <1.5dB。
  3. 半成品型式、25×25×7.1mm，適合自行組裝到設備內。

常見問題

這是什麼用途的天線？

用於接收 GPS 衛星電波，可使用於汽車導航或不利於接收的環境。

需要供電嗎？電壓多少？

工作電壓 2.8V～5.5V，耗電 6mA～18mA。

放大增益和雜訊指數？

LNA 增益典型 25dB（3.3V），雜訊指數 <1.5dB（+25°C）。

線材和接頭？

RG174 線，長 300mm（±30mm），接頭為 SMA Male 180°。

尺寸多大？

外形尺寸 25×25×7.1mm（長×寬×高）。

極化方式？

右旋圓極化（RHCP），軸比最大 3dB（裝於 70×70mm 接地面）。
