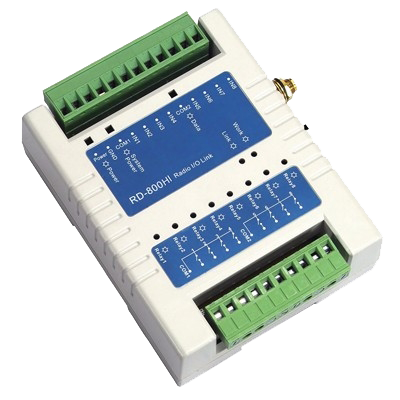

APPEARANCE

產品外觀

FEATURES

產品特色

功能框圖

RD-800集結完整的RF收發電路和介面，主要的組成部分有:DSP處理器、RF射頻電路、記憶體、電源和系統連接器，可外接天線，通過系統連接器可連接8組控制訊號輸入端口和8組設備控制輸出端口。
在圖1中，紅線框內部為RD-800主機板的各個組成部分，紅線為外部介面。RD-800HI主機板完成了無線控制的所有功能，包括RF規範及RF資料的編碼、校準頻率等射頻指示。此外主機板還有:8組控制訊號輸入端口和8組設備控制輸出端口、LED指示燈。接下來將分別介紹主機板及外部介面等功能。

各部位功能及名稱簡介

• DSP處理器
  DSP處理器完成RD-800所有的信號處理功能，包括RF的資料的收發，LED的指示，按鍵的判斷。

• 射頻電路
  射頻電路提供了902~928MHz的收發通道，包括接收電路、發射電路、頻率合成電路。

• 記憶體
  記憶體主要用於存儲當前的工作頻率及RF的傳送速率。

• 電源電路
  在電源方面提供了AC 24~28V或DC 20~28V輸入。

• 圖面指示位置	名稱	描述
  1	AC/DC輸入	外部電源輸入
  2	控制訊號輸入	提供8組訊號輸入
  3	設備控制輸出	提供8組訊號輸出
  4	天線	天線接入位置
  5	設定鍵	功能設定
  6	軌道卡勾	放入鋁軌道位置

8個接入點和輸出點，簡易端子接入，可透過指撥開關進行控制，亦可透過PC端進行控制。無信號時可顯示，輸入與輸出有光偶盒介面，防止產生高壓突波。

RD-800是8個點輸入以及8個點輸出的模組，內含收發雙向模組TRW-909HI (902~928MHz)，大大減少了用戶操作的複雜性，8進8出的輸入輸出不僅可以通過 端子台輕鬆完成架線，而且可以透過PC的控制，進行一對多的通信。

• RF全雙向傳輸

• 無線接點控制盒

• 8組控制訊號輸入

• 8組控制訊號輸出

  有效降低連接設備成本

應用於抽水馬達自動開關裝置

SPECIFICATION

產品規格

• 頻率: 902～928MHz

• 距離: 150M (直線空曠距離)

• 頻道: 16

• 耗電流 : 36mA (未連線最小耗電流狀態)

8個接入點和輸出點

簡易端子接入

可透過指撥開關進行控制

可透過PC端進行控制

具備顯示有無信號的功能

輸入與輸出有光偶盒介面，防止高壓突波
