長距離無線數據收發器

RD232-H-434M
長距離無線數據收發器

型號:
RD232-H-RS232-434M
RD232-H-RS485-434M
RD232-H-USB-434M
RD232-H-TTL-434M

本系列產品共有四款輸出介面,軟體可自行設定通訊速率,相同的頻率和韌體版本可互相溝通。

工作頻率432MHz~436MHz,輸出功率0.5W,-126dBm超高接收感度;

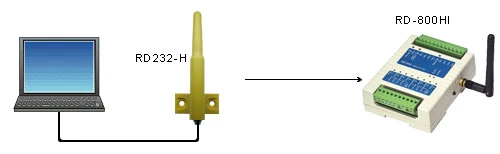

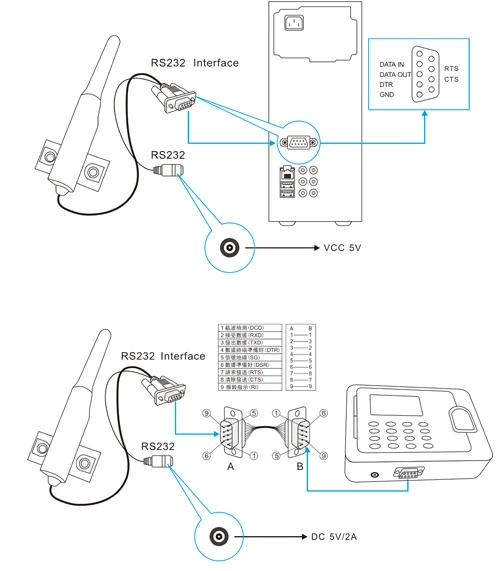

內建天線,使用RS232介面便於連接PC或有RS232介面需資料傳送之設備,可透過軟體變更內部設定,避免相近頻率互相干擾。

透過無線方式傳送,解決有線產品接線不夠長的問題,

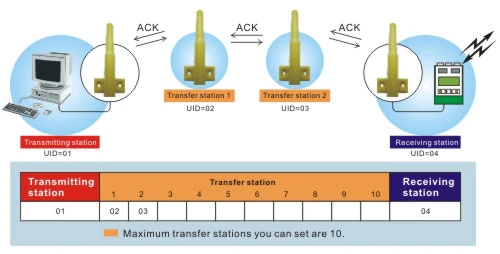

室內至市區傳輸距離約700M,直線空曠傳輸距離約2Km。亦可利用中繼傳輸方式,將距離拉更遠。

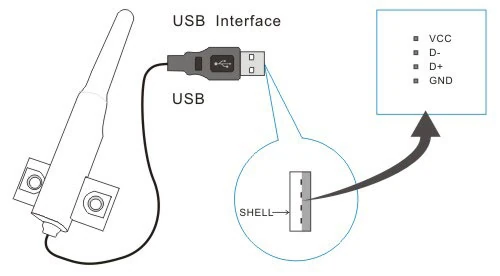

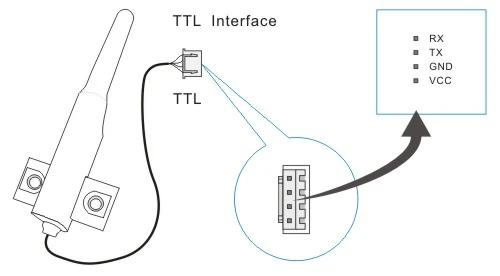

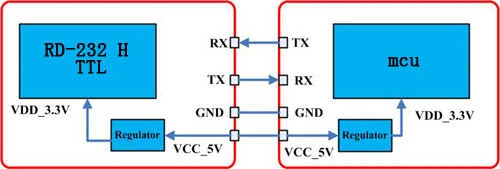

INTERFACE

輸出介面


RFID|Wireless Modules|RF Module|Wireless VIDEO  RFID|Wireless Modules|RF Module|Wireless VIDEO  图片关键词  RFID|Wireless Modules|RF Module|Wireless VIDEO

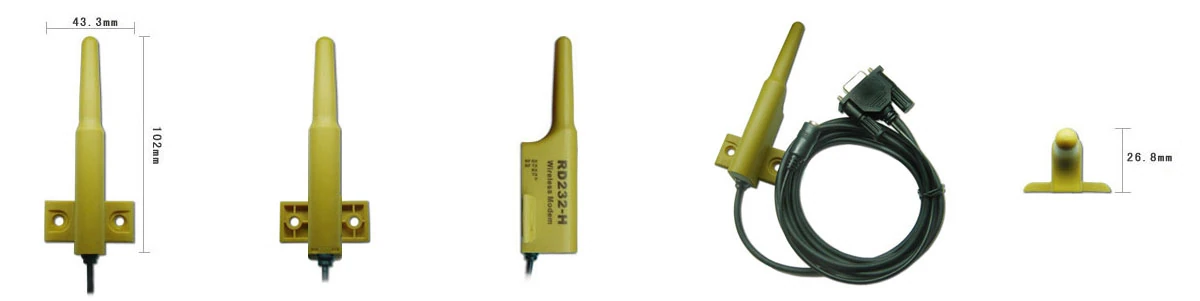

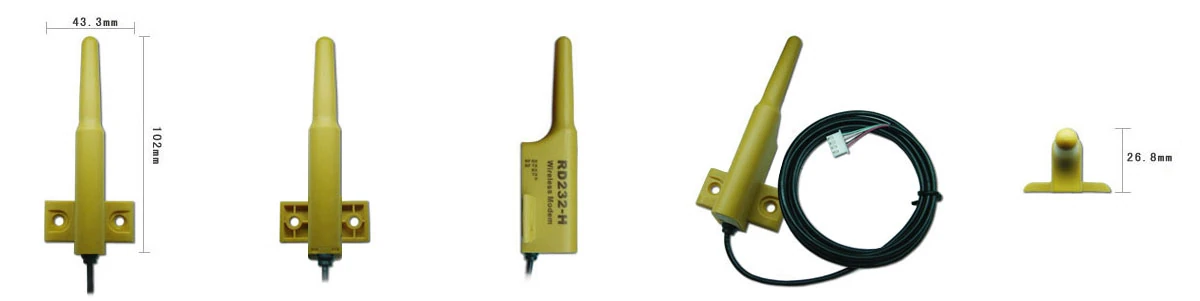

APPEARANCE

產品外觀

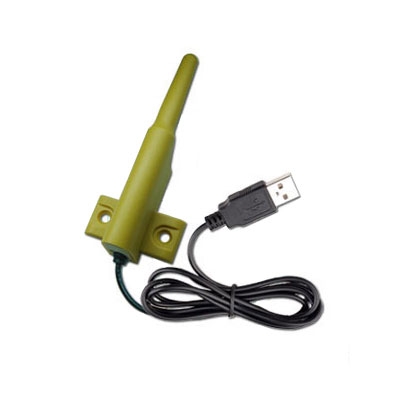

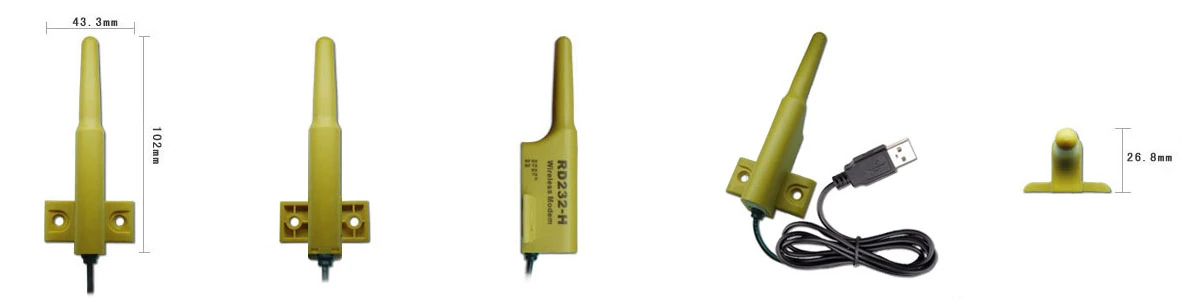

USB

图片关键词

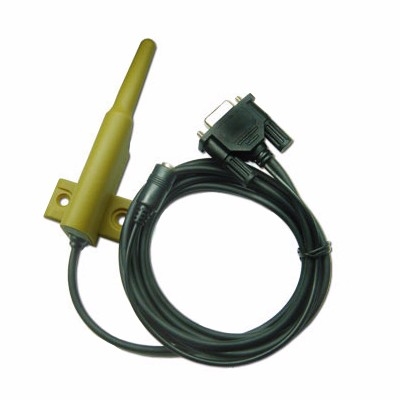

RS232

图片关键词

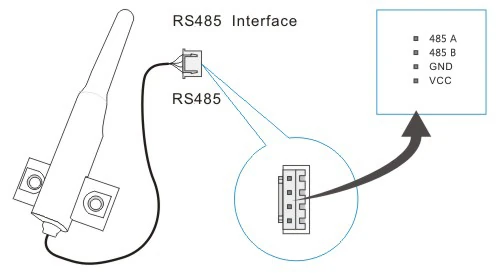

RS485

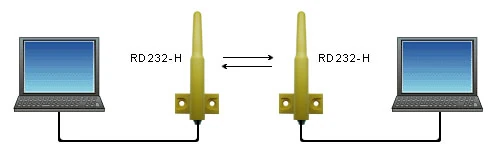

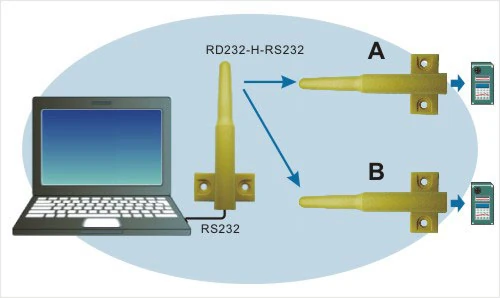

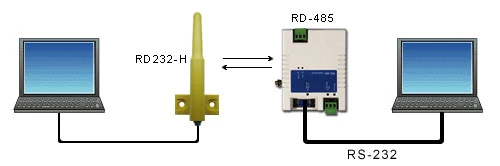

FEATURES

產品特色


图片关键词

图片关键词   图片关键词

RFID|Wireless Modules|RF Module|Wireless VIDEO  图片关键词


图片关键词 图片关键词

图片关键词

图片关键词图片关键词

图片关键词

图片关键词图片关键词

图片关键词

图片关键词


图片关键词


图片关键词


SPECIFICATION

產品規格

規格

434MHz (多頻段可軟體設定)

  • UHF Band Wireless Data Transceiver

  • RF Output Power up to 500mW

  • 距離約700m~2KM (依障礙物而定)

  • Sensitivity up to -126dBm (2Kbps)

  • RS232/RS485/USB/TTL介面

  • Transceiver Data Rate 1.6Kbps~128Kbps 軟體可自行設定通訊速率

ParameterMinTypeMaxUnitCondition
Operating Condition
Operating Temperature Range-10
+70
Operating Supply Voltage4.555.5V
Current Consumption
RX Mode(TTL 3V)
3440mA
TX Mode(TTL 3V)

600mAPeak
RX Mode(RS485)
3440mA
TX Mode(RS485)

600mAPeak
RX Mode(RS232)
3440mA
TX Mode(RS232)

600mAPeak
RX Mode(USB)
3440mA
TX Mode(USB)

600mAPeak
RF Characteristic
Frequency Range432434436MHz
Data Rate1.6
128KbpsGFSK
TX Output Power
2727.5dBm
RX Sensitivity
-126-125dBm2Kbps
Modulation
GFSK


Other
ESD

2000V
Interface Data Rate1.2
115.2Kbps
