WS-ANT433-V5 · 固定端無線通訊
把天線方向
對準通訊區域
430–435MHz 垂直極化平板定向天線，增益至少5dBi。專為固定端資料傳輸與定向覆蓋設計，搭配430–435MHz無線設備，訊號集中、傳輸穩定。
查看規格與尺寸下載本款手冊

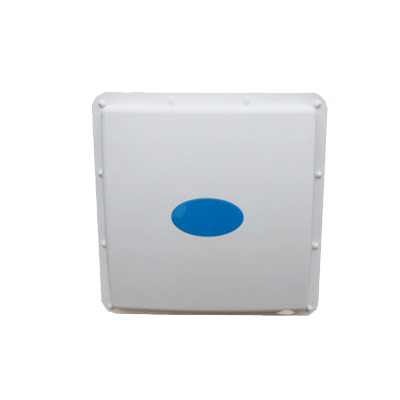

官網本款產品外觀圖
430–435工作頻率 MHz
≥5dBi垂直極化
260×260面板尺寸 mm，厚45mm
讓固定端設備，對準實際工作區
工廠固定端資料傳輸
適用相同頻段的資料收發器、監測節點與主機之間的天線配置，遠端監測站、工業設備資料回傳穩定可靠。
指定方向的涵蓋規劃
當通訊對象集中在特定作業區，定向天線可將訊號集中於目標方向；水平110±10°、垂直90±10°半功率角，覆蓋寬廣。
設備整合應用
從設備接口
一路順暢到天線
50Ω阻抗、N-Female標準接頭，搭配垂直極化設計，與各式無線設備整合容易。
本體1.0kg，手冊抱杆直徑40–50mm。支架、線長與接頭配套齊全，安裝快速。
三大產品優勢
頻率：涵蓋430–435MHz頻段，適用433MHz系列無線設備。
方向：垂直極化、定向覆蓋，訊號集中於目標作業區。
環境：平板外殼精巧耐用，適合室內及遮蔽處固定安裝。
本款電氣與機械規格
| 電氣規格 | |
| 頻段範圍(MHz) | 430~435 |
| 增益(dBi) | ≥5 |
| 半功率角(°) | Hor:110±10 Ver:90±10 |
| 駐波比 | ≤2.0 |
| 前後比(dB) | ≥15 |
| 阻抗(Ω) | 50 |
| 極化方式 | 垂直 |
| 最大功率(W) | 50 |
| 防雷保護 | 直流接地 |
| 機械規格 | |
| 接頭 | N-Female |
| 尺寸 (mm) | 260*260*45 |
| 接頭位置 | 直出 |
| 有效受風面積(㎡) | ≤0.2 |
| 最大抗風強度(m/s) | 36.9 |
| 輻射材料 | 鋁 |
| 天線罩材料 | ABS+銅 |
| 天線罩顏色 | 白色 |
| 淨重(kg) | 1.0 |
| 抱杆直徑(mm) | 40~50 |
| 工作溫度(°C) | -40～+55 |
常見問題
適用哪些設備？
適用工作頻率430–435MHz、50Ω阻抗的無線設備，遙測、監控與資料收發應用廣泛。
5dBi增益有什麼優勢？
增益至少5dBi，可有效延伸通訊距離，搭配合適的設備功率與安裝位置，傳輸更穩定。
標準接頭是哪一種？
本頁依WS-ANT433-V5 V1.00手冊列為N-Female；多種接頭版本現貨供應。
