跑道計圈與通過點RFID識別

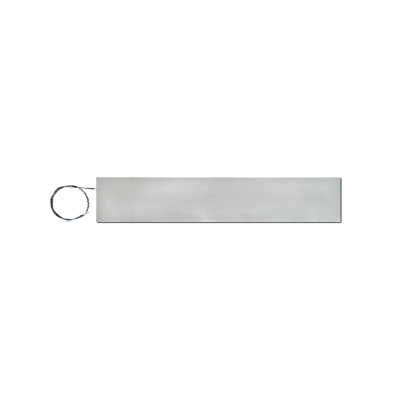

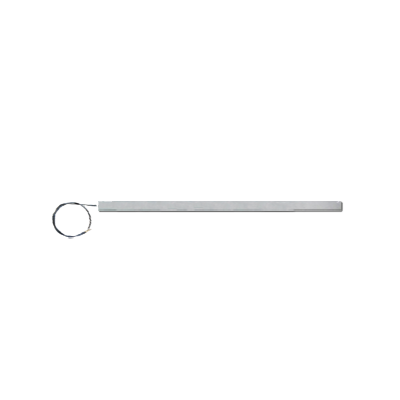

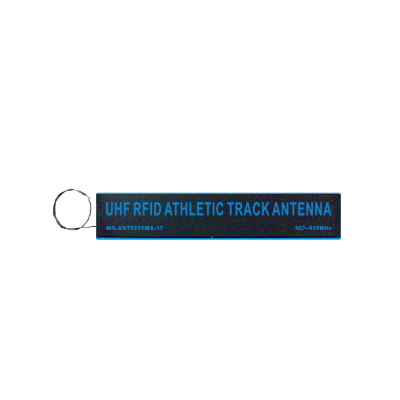

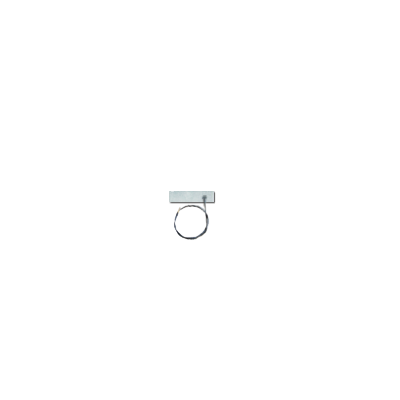

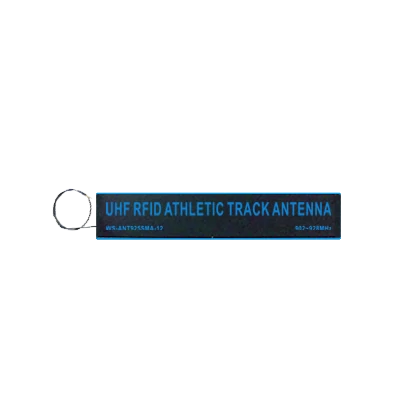

WS-ANT925SMA-12為902–928MHz圓極化管型RFID天線，可搭配讀寫器、標籤及計圈軟體規劃跑道通過點。尺寸1000×185×27mm、重量2.25kg，支援校園體適能與訓練計圈應用。
管型外形便於配合跑道通過點規劃天線位置；圓極化、高增益及低駐波設計提供RFID讀取系統的天線配置選項。可搭配文星讀寫器、標籤與計圈軟體，組成完整計圈系統。
校園、跑道與訓練應用
校園體適能與中長跑測驗
於指定通過點辨識參測者標籤，配合軟體累計圈數與通過時間，協助老師整理多人測驗紀錄。可依跑速、並行人數與標籤佩戴位置規劃最佳配置。
田徑跑道計圈管理
供系統整合商規劃起終點或計圈通過點，結合人員標籤與讀取事件管理。搭配軟體自動過濾重複讀取並判定圈次，紀錄精準。
企業與運動團隊訓練
可用於固定路線耐力訓練的通過紀錄規劃，讓管理者回顧圈次與訓練歷程。覆蓋範圍可依安裝方向、饋線與讀寫器配置彈性規劃。
電氣與機械規格
| 頻段 / Frequency | 902–928 MHz |
|---|---|
| 增益 / Gain | ≥12 dBi |
| 輸入阻抗 / Impedance | 50 Ω |
| 駐波比 / VSWR | ≤1.3 |
| 最大輸入功率 / Maximum input power | 50 W |
| 極化 / Polarization | 圓極化 / Circular |
| 半功率角 / Half-power beamwidth | H: 70° / V: 20° |
| 前後比 / Front-to-back ratio | ≥20 dB |
| 防雷方式 / Lightning protection | 直流接地 / DC ground |
| 有效受風面積 / Wind area | ≤0.2 m² |
| 最大抗風強度 / Wind resistance | 36.9 m/s |
| 輻射材質 / Radiating material | 鋁 / Aluminum |
| 工作溫度 / Operating temperature | −40 to +55 °C |
| 天線罩顏色 / Radome color | 黑色或白色 / Black or white |
| 出線 / Cable | 底部 RG58，1 m / Bottom RG58, 1 m |
| 天線罩材質 / Radome material | ABS + 鋁 / ABS + aluminum |
| 介面 / Connector | N-Female |
| 尺寸 / Dimensions | 1000 × 185 × 27 mm |
| 重量 / Weight | 2.25 kg |
| 抱桿直徑 / Pole diameter | 40–50 mm |
天線最大輸入功率達50 W，功率餘裕充足，可搭配各式讀寫器使用。
安裝與現場規劃
產品採密封結構設計，可安裝於室外或埋設於跑道，風雨中依然穩定運作。文星可協助規劃埋設、排水、走線與表面防護工程。提供跑道寬度、安裝位置、讀寫器型號、接頭及饋線長度，即可規劃完整方案。
文星可協助規劃單人與多人並行、不同跑速、標籤姿態、相鄰通道及重複讀取過濾的測試方案。搭配讀寫器與計圈軟體，可依需求規劃高精度計時系統。
採購常見問題
如何組成計圈系統？
搭配讀寫器、參測者標籤及計圈軟體，即可將讀取事件自動轉換為人員圈次紀錄。
12dBi有什麼優勢？
12dBi高增益可集中能量於通過點，提升讀取穩定度；搭配合適標籤與讀寫器功率，即可獲得理想讀距。
接頭與尺寸為何？
本頁規格為N-Female，底部引出1m RG58線；尺寸1000×185×27mm、重量2.25kg。採用 N-Female 標準接頭，輕鬆對接各式 RFID 讀寫器。
能否客製防護套？
可以，可依鋪設方式、通行條件與環境需求訂製防護套與工程配置。
版本與文件說明
本頁中英文統一採用目前中文版規格。舊版管型天線參考文件記載前代型號WS-ANT925-12規格，現行款體積更精簡、重量更輕。
相關天線與專案詢價
8dBi管型天線｜12dBi平板RFID天線｜RFID天線系列
詢價請附讀寫器及標籤型號、通過速度、人數、跑道尺寸與預期計圈流程，便於規劃天線配置與測試方案。
